SS6629 Pó de Aço Die 12Cr9Ni

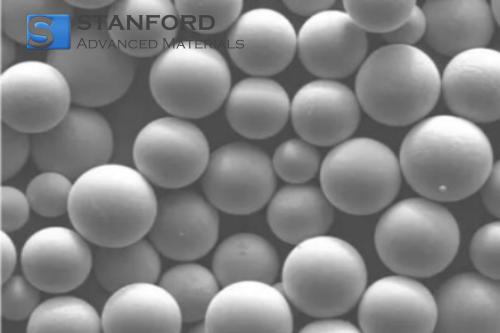

Descrição do pó de aço para matrizes 12Cr9Ni

O 12Cr9Ni é um pó de aço inoxidável martensítico com 12% de cromo (Cr) e 9% de níquel (Ni), com baixo teor de carbono(≤0,03% C) para aumentar a tenacidade e reduzir os carbonetos. Adições de ligas como titânio (Ti) e alumínio (Al) permitem o endurecimento por precipitação, enquanto o molibdênio (Mo) melhora a estabilidade térmica. Após o envelhecimento (450-475°C), ele atinge resistência à tração acima de 1.500 MPa e tenacidade equilibrada devido à sua matriz martensítica com fases de austenita revertidas, que reduzem a fragilidade. Os precipitados finos (por exemplo, Ni3Ti) aumentam a resistência ao desgaste.

O aço mantém a estabilidade mecânica até 450-500°C e oferece resistência moderada à corrosão causada pelo cromo, embora menos do que os tipos austeníticos como o 316L. Seu baixo teor de carbono reduz os riscos de rachaduras por corrosão sob tensão em ambientes alcalinos. Otimizado para fusão em leito de pó a laser (LPBF), o pó garante uma fabricação sem rachaduras com alta densidade (>99,9%) por meio da segregação controlada de soluto. O pós-processamento inclui tratamento com solução (~1.000°C) e envelhecimento para maximizar a resistência e a estabilidade dimensional. Ele supera os aços inoxidáveis convencionais no equilíbrio entre resistência e dureza e na compatibilidade com a manufatura aditiva.

Aplicações do pó de aço para matrizes 12Cr9Ni

1. Fabricação de ferramentas e matrizes

Moldes de injeção: Usado para moldes de injeção de plástico de alta precisão que exigem resistência ao desgaste e estabilidade dimensional sob tensões térmicas cíclicas.

Matrizes de extrusão: Ideal para ferramentas de extrusão de alumínio ou polímero devido à sua resistência a altas temperaturas (até 500°C) e ao desgaste abrasivo.

2. Componentes aeroespaciais

Lâminas de turbina e peças de motor: Adequado para componentes críticos expostos a temperaturas elevadas e cargas mecânicas, aproveitando sua estabilidade térmica e resistência à fadiga.

Fixadores de alta tensão: Usados em montagens de aeronaves para alta resistência à tração (>1.500 MPa) e resistência à corrosão.

3. Dispositivos médicos

Instrumentos cirúrgicos: Variantes biocompatíveis são empregadas em bisturis, pinças e ferramentas ortopédicas, beneficiando-se da baixa citotoxicidade e da compatibilidade com a esterilização.

Implantes odontológicos: Processados por meio de manufatura aditiva (LPBF) para implantes de formato personalizado com alto acabamento de superfície e integridade estrutural.

4. Manufatura aditiva (AM)

Geometrias complexas: Permite a impressão 3D sem rachaduras de moldes complexos, suportes aeroespaciais leves e peças com topologia otimizada devido à segregação otimizada de soluto (Ti/Al) e fabricação de alta densidade (>99,9%).

5. Indústria automotiva

Peças de motor de alto desempenho: Usado em componentes de turbocompressores e sistemas de válvulas por sua resistência ao calor e estabilidade à oxidação.

Ferramentas leves: Reduz o peso das matrizes de estampagem, mantendo a durabilidade na produção de alto volume.

6. Setor de energia

Componentes de válvulas: Implantados em oleodutos e gasodutos ou reatores nucleares para resistência à corrosão em ambientes levemente agressivos.

Peças para usinas térmicas: Suportam cargas térmicas cíclicas em carcaças de turbinas e sistemas de exaustão.

Embalagem de pó de aço 12Cr9Ni para matrizes

Nossos produtos são embalados em caixas de papelão personalizadas de vários tamanhos com base nas dimensões do material. Os itens pequenos são embalados com segurança em caixas de PP, enquanto os itens maiores são colocados em caixas de madeira personalizadas. Asseguramos o cumprimento rigoroso da personalização da embalagem e o uso de materiais de amortecimento adequados para oferecer a melhor proteção durante o transporte.

Embalagem: Caixa de papelão, caixa de madeira ou personalizada.

Por favor, examine os detalhes da embalagem fornecidos para sua referência.

Processo de fabricação

1) Método de teste

(1) Análise da composição química - Verificada por meio de técnicas como GDMS ou XRF para garantir a conformidade com os requisitos de pureza.

(2) Teste de propriedades mecânicas - Inclui testes de resistência à tração, resistência ao escoamento e alongamento para avaliar o desempenho do material.

(3) Inspeção dimensional - Mede a espessura, a largura e o comprimento para garantir a aderência às tolerâncias especificadas.

(4) Inspeção da qualidade da superfície - Verifica se há defeitos como arranhões, rachaduras ou inclusões por meio de exame visual e ultrassônico.

(5) Teste de dureza - Determina a dureza do material para confirmar a uniformidade e a confiabilidade mecânica.

Consulte os procedimentos de teste SAM para obter informações detalhadas.

Perguntas frequentes sobre o pó de aço para matrizes 12Cr9Ni

Q1. Como ele se compara ao aço inoxidável 17-4PH ou 316L?

vs. 17-4PH: Maior tenacidade e melhor capacidade de impressão (menor risco de rachaduras a quente).

vs. 316L: força e resistência ao desgaste superiores, mas menor resistência à corrosão em ambientes agressivos.

Q2. Ele é adequado para ambientes corrosivos?

Oferece resistência moderada à corrosão (devido ao teor de Cr), mas requer revestimentos para exposição prolongada a ácidos ou cloretos.

Q3. Quais tecnologias de AM são compatíveis?

Otimizado para fusão de leito de pó a laser (LPBF) devido à segregação controlada de soluto (Ti/Al) e à alta densidade de empacotamento.

Tabela de comparação de desempenho com produtos da concorrência

Informações relacionadas

1. métodos comuns de preparação

A produção de pó de aço para matrizes 12Cr9Ni utiliza a atomização de gás para criar partículas esféricas otimizadas para a manufatura aditiva. Nesse processo, a liga (composta de 12% de Cr, 9% de Ni, ≤0,03% de C e traços de Ti/Al/Mo) é derretida e atomizada usando gás inerte de alta pressão (Ar ou N₂), produzindo pós com uma faixa de tamanho controlado de 15-45 μm, esfericidade >95% e teor de oxigênio abaixo de 100 ppm. Esses pós são projetados especificamente para a fusão de leito de pó a laser (LPBF), exigindo parâmetros otimizados, como potência do laser (200-350 W), velocidade de varredura (800-1.200 mm/s) e espessura da camada (20-40 μm) para obter peças sem rachaduras com densidade superior a 99,9%.

O pós-processamento envolve um tratamento térmico de dois estágios: tratamento de solução a 1.000-1.050°C por 1-2 horas para homogeneizar a microestrutura, seguido de envelhecimento a 450-475°C por 4-6 horas para precipitar fases de endurecimento como Ni₃Ti, resultando em resistência à tração de ~1.800 MPa e dureza de 40-45 HRC. A garantia de qualidade inclui caracterização rigorosa do pó (distribuição de tamanho por difração a laser, análise química por ICP-OES/XRF) e validação mecânica (teste de tração de acordo com a ASTM E8, análise de microestrutura SEM/TEM). Esse método garante escalabilidade, compatibilidade com AM e propriedades mecânicas ajustáveis para aplicações em ferramental, aeroespacial e dispositivos médicos.
