Explicação dos cristais ópticos lineares e não lineares

1 Introdução

Os cristais ópticos formam a espinha dorsal da fotônica moderna, possibilitando funções essenciais desde a geração de laser até a conversão de frequência quântica. À medida que as demandas tecnológicas evoluem, abrangendo lasers médicos ultraprecisos, comunicações ópticas de alta velocidade e telas de última geração, torna-se essencial compreender a taxonomia funcional dos cristais ópticos. Este artigo decodifica sistematicamente dois cristais fundamentais:

1. Cristais ópticos lineares → Mídia passiva de transmissão de luz (por exemplo, lentes de CaF2 para litografia UV profunda)

2. Cristais ópticos não lineares (NLO) → Mecanismos de mudança de frequência (por exemplo, cristais BBO em apontadores de laser verde)

Dissecamos cada tipo por meio de quatro dimensões críticas:

Composição do material: Substratos de óxido/fluoreto/semicondutor

Principais propriedades: Bandas de transparência, limites de danos, estabilidade térmica

Cenários de aplicação: De computação quântica a LiDAR militar

Diretrizes de seleção: Correspondência dos parâmetros do cristal com os requisitos do sistema fotônico

Fig. 1 Diagrama conceitual do chip fotônico integrado com base em silício

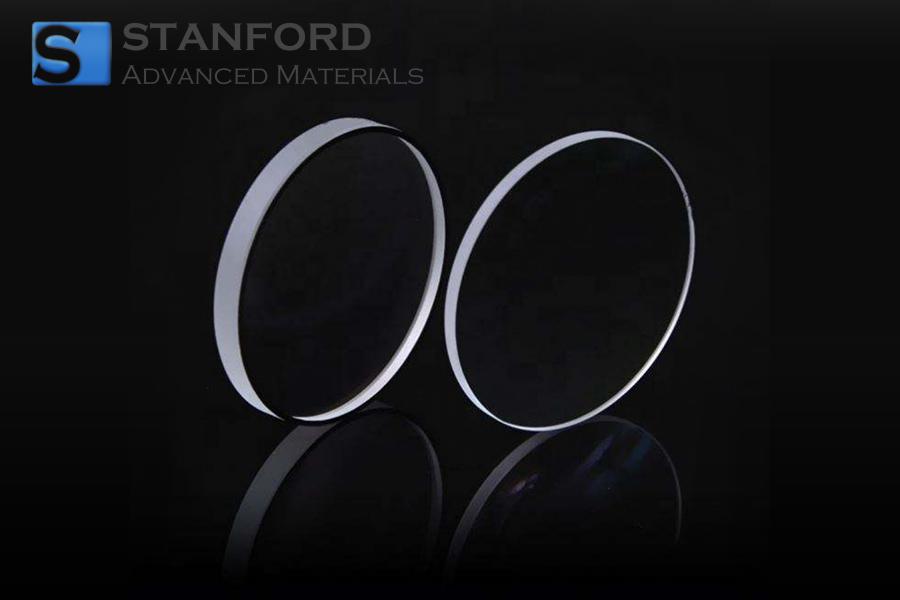

2 Cristais ópticos lineares

Os cristais ópticos lineares, como o nome sugere, exibem um efeito eletro-óptico linear, o que significa que o índice de refração do cristal muda linearmente sob a influência de um campo elétrico externo. Isso torna os cristais ópticos lineares altamente valiosos para aplicações em campos como comunicações ópticas e processamento de sinais ópticos.

2.1 Principais propriedades

Os cristais ópticos lineares mantêm um índice de refração constante sob a influência de um campo elétrico, e sua resposta óptica está linearmente relacionada à intensidade da luz. Eles desempenham principalmente funções básicas, como transmissão, deflexão e filtragem de luz. A diferença fundamental entre os cristais lineares e não lineares está na ausência de capacidade de conversão de frequência.

Tabela 1 Transparência óptica de banda larga

Vantagens técnicas:

• Transmissão >99% no espectro de ultravioleta a infravermelho (após tratamento antirreflexo da superfície)
• Baixa perda por dispersão → Mantém a qualidade do feixe do sistema de laser (M2 < 1,1)

Os cristais ópticos lineares demonstram excelente estabilidade ambiental sob condições adversas, especificamente:

1. Estabilidade térmica: Coeficiente de expansão térmica abaixo de 5×10^(-6) K^-1 (por exemplo, o fluoreto de cálcio CaF2 tem apenas 1,8×10^(-6) K^-1). A faixa de temperatura operacional vai de -200°C a +400°C (esse desempenho foi validado em janelas ópticas de sílica fundida de grau aeroespacial).

2. Inércia química: Os cristais de fluoreto(MgF2/CaF2) não apresentam deliquescência em ambientes com umidade relativa >90% e são resistentes à corrosão ácida forte (exceto em ambientes com ácido fluorídrico), com uma taxa anual de perda de peso por corrosão inferior a 0,01 mg/cm².

3. Robustez mecânica: Dureza de Mohs ≥5 (a dureza do seleneto de zinco ZnSe chega a 5,5, resistente à abrasão por areia e poeira), resistência a choques térmicos ΔT>300K (aplicações típicas, como carenagens de mísseis infravermelhos, precisam suportar choques térmicos de 800°C no compartimento do motor).

2.2 Cenários de aplicação

Nos sistemas de litografia ultravioleta profunda, as lentes de fluoreto de cálcio (CaF2) se tornaram os principais componentes ópticos das máquinas de litografia por imersão devido à sua banda de transmissão ultralarga de 0,13-9 μm e à perda extremamente baixa de <0,001 dB/cm@193 nm. Seu coeficiente de expansão térmica de 1,8×10^(-6) K^-1 garante a precisão da exposição em nível nanométrico, mantendo a aberração de frente de onda <λ/50 em condições de exposição contínua 24 horas por dia, 7 dias por semana, em fábricas de wafer, permitindo diretamente a produção em massa de chips com processos abaixo de 7 nm.

Fig. 2 Desmontagem da máquina de litografia

No campo dos cabeçotes de orientação de mísseis infravermelhos, os radomes de seleneto de zinco por deposição de vapor químico (CVD-ZnSe) atingem mais de 99,3% de transmitância na banda de infravermelho de onda média de 3-5 μm, ao mesmo tempo em que suportam irradiação de laser de 10 MW/cm2 e choque térmico de 800°C no compartimento do motor. Sua dureza Mohs de 5,5 permite que ele resista à erosão de areia e poeira durante o voo supersônico, enquanto sua resistência ao choque térmico de mais de 300 K garante que a aeronave possa concluir a aquisição de alvos em ambientes altamente adversos.

Nas redes de comunicação quântica, o material do núcleo da fibra óptica de quartzo sintético (SiO2) atinge a menor perda da história, 0,0002 dB/km a 1550 nm, permitindo a distribuição de chaves quânticas em distâncias de milhares de quilômetros. Sua estabilidade em baixa temperatura a -200°C garante a eficiência do acoplamento óptico de detectores supercondutores de fóton único em ambientes de hélio líquido, enquanto sua taxa de desvio do índice de refração de <5×10^(-7)/dia atende aos requisitos de consistência de fase para a transmissão de estados quânticos a longa distância.

Os sistemas de imagens endoscópicas médicas contam com a inércia química dos feixes de transmissão de imagens de safira (Al2O3) para manter a perda anual de peso por corrosão <0,005 mg/cm2 em fluidos corporais altamente corrosivos. A janela de transmissão no infravermelho próximo e visível de 0,4 a 1,8 μm suporta a identificação multiespectral de tumores, enquanto a resistência à compressão de 8,5 GPa garante a transmissão segura da luz para sondas com diâmetro <1 mm em cavidades do corpo humano.

Tabela 2 Diferentes cenários de aplicação e desempenho correspondente do cristal

2.3 Guia de correspondência de aplicações de cristal óptico linear

Fig. 3 Guia de correspondência de aplicações de cristal óptico linear

Precisa de cristais lineares para seu projeto?Entre em contato com a Stanford Advanced Materials!

3 Cristais ópticos não lineares (NLO)

Em termos gerais, os cristais ópticos não lineares (NLO) podem produzir efeitos ópticos não lineares sob a influência de luz intensa ou campos externos. Aqueles que exibem esse efeito sob campos externos são chamados de cristais eletro-ópticos, magneto-ópticos ou acústico-ópticos. Além disso, há cristais ou polímeros compostos de moléculas orgânicas que contêm sistemas conjugados.

3.1 Composição do material

Os compostos amplamente usados incluem KH2PO4 (KDP), NH4H2PO4 (ADP) e CsH2AsO4 (CDA); KTiOPO4 (KTP), KNbO3, NiNbO3, Ba2NaNb5O15; BaB2O4 (BBO), LiB3O5 (LBO), NaNO2; GaAs, InSb, InAs, ZnS etc. De acordo com o estado, eles são classificados em massa, filme fino, fibra e cristal líquido.

O cristal de borato de lítio, abreviado como cristal LBO, tem a fórmula molecular LiB3O5, pertence ao sistema de cristal ortorrômbico e é um material óptico não linear com o grupo espacial Pna2. Foi descoberto pela primeira vez pelo Fujian Institute of Material Structure. Tem densidade de 2,48 g/cm³, dureza Mohs de 6, ampla faixa de transmissão (0,16-2,6 μm), grande coeficiente óptico não linear, alto limiar de dano óptico (aproximadamente 4,1 vezes o do KTP, 1,83 vezes o do KDP e 2,15 vezes o do BBO) e excelente estabilidade química e resistência à deliquescência. Ele pode ser usado para a geração de segundo e terceiro harmônicos de lasers de 1,06 μm e pode atingir a correspondência de fase de Classe I e Classe II. Usando um laser Nd: YAG bloqueado por modo com uma densidade de potência de 350 mW/cm2, uma amostra com um comprimento de transmissão de luz de 11 mm (superfície não revestida) pode atingir uma eficiência de conversão de segundo harmônico de até 60%. Os cristais LBO podem ser usados para fabricar duplicadores de frequência de laser e osciladores paramétricos ópticos. Métodos de solução de alta temperatura podem ser empregados para produzir cristais únicos de qualidade óptica.

A estrutura básica dos cristais de borato de césio e lítio (cristais CLBO) é idêntica à do borato de bário e lítio e do borato de césio e lítio. A combinação de grupos planares e tetraédricos na porção do ânion é a principal fonte de seus efeitos não lineares significativos. A faixa transparente é de 175 nm a 2,75 μm, com excelente transmitância em uma ampla faixa ultravioleta e um coeficiente não linear efetivo maior. Ele tem birrefringência moderada, permitindo a correspondência de fase para a geração do segundo, terceiro, quarto e até mesmo do quinto harmônico dos lasers Nd: YAG.

Os cristais de CLBO também podem ser cultivados usando o método de sal fundido, o que permite o crescimento rápido de cristais únicos de grande porte e alta qualidade. Eles apresentam excelente estabilidade de temperatura, uma ampla largura de banda angular e um pequeno ângulo de dispersão, com um alto limiar de fotodano e boa estabilidade química, além de serem essencialmente não higroscópicos. Entretanto, a estabilidade de longo prazo desses cristais sob uso prolongado ainda precisa ser testada.

Os cristais de di-hidrogenofosfato de potássio (cristais KDP) são um dos cristais solúveis em água. Eles são cristais com várias ligações, baseados principalmente em ligações iônicas, mas existem ligações covalentes e ligações de hidrogênio nos grupos aniônicos. Suas propriedades ópticas não lineares se originam principalmente desses grupos. Os cristais de KDP têm alta solubilidade em água. Normalmente, eles são cultivados usando métodos de fluxo de solução e métodos de fluxo de gradiente de temperatura. Os cristais de KDP de grande porte podem ser cultivados rapidamente usando métodos e processos especiais. Como os cristais de KDP são cultivados em soluções aquosas, eles têm uma dureza Mohs de 2,5, que é relativamente baixa, e são propensos à deliquescência, portanto, devem ser tomadas medidas de proteção. Além de servirem como cristais de conversão de frequência, os cristais KDP apresentam excelentes propriedades eletro-ópticas, incluindo um alto coeficiente eletro-óptico, baixa tensão de meia onda e bom desempenho piezoelétrico. Como excelentes cristais de conversão de frequência, os cristais KDP permitem a geração de segundo, terceiro e quarto harmônicos para lasers de 1,064 μm e a duplicação de frequência para lasers de corante, o que os torna amplamente aplicados. Eles também são usados para fabricar Q-switches a laser, moduladores eletro-ópticos e displays de válvulas ópticas homomórficas.

3.2 Principais propriedades

As principais características dos cristais ópticos não lineares decorrem de sua estrutura de rede cristalina não centrossimétrica, que rompe as restrições lineares da polarização média, permitindo que a relação entre a intensidade da polarização elétrica P e o campo elétrico da luz incidente E seja expandida para P = ε₀(χ(1)E + χ(2)E2 + χ(3)E3 + ⋯). O coeficiente não linear de segunda ordem χ(2) determina diretamente a eficiência de conversão de frequência do cristal. Por exemplo, o χ(2) da fase β do borato de bário dopado com boro (BBO) atinge 2,2 pm/V, permitindo a geração de segundo harmônico de luz verde de 532 nm a partir da luz fundamental de 1064 nm com uma eficiência de conversão superior a 60%.

Para obter uma transferência de energia eficaz, o cristal deve satisfazer a condição de conservação de momento Δk=k2-2k1=0 (tomando a geração de segundo harmônico como exemplo). Os cristais de fosfato de titânio e potássio (KTP) ajustados por temperatura ajustam sua birrefringência por meio de um controle preciso de temperatura (±0,1°C), alcançando >95% de eficiência de correspondência na banda de comunicação de 0,8-1,5 μm. O Niobato de Lítio Periodicamente Polido (PPLN), por outro lado, consegue uma correspondência quase-fase em temperatura ambiente por meio de estruturas de domínio artificial. Seu período de domínio de 30 μm pode controlar com precisão a oscilação paramétrica da luz da bomba de 1,5 μm para produzir uma saída no infravermelho médio de 3-5 μm.

A capacidade de manuseio de energia dos cristais não lineares é determinada conjuntamente por seu intervalo de banda intrínseco Eg e pela condutividade térmica κ. O fluoreto de boro e potássio (KBBF) possui uma capacidade de saída ultravioleta extremamente profunda de 160-200 nm (Eg = 8,5 eV), mas sua condutividade térmica é de apenas 1,2 W/(m-K), levando a fotodanos sob irradiação de laser de femtossegundo de 1 GW/cm2. Por outro lado, o titanato-arsenato de potássio (KTA) apresenta uma alta condutividade térmica de 3,5 W/(m-K), permitindo uma saída estável na faixa de comprimento de onda de 3-5 μm sob irradiação contínua de laser a 15 MW/cm2, o que o torna um material essencial para sistemas militares de contramedidas de infravermelho.

Embora o sulfeto de prata e gálio (AgGaS2) tenha uma faixa de transmissão infravermelha ultra-ampla de 0,8 a 12 μm, sua dureza de Mohs é de apenas 3,2 e ele é higroscópico (a superfície embaça quando a umidade é >60%), o que limita muito suas aplicações de engenharia. A prata de selênio-gálio aprimorada (AgGaSe2) substitui o enxofre pelo selênio, aumentando a dureza para 4,5, e combina-se com o revestimento de carbono tipo diamante (DLC) para elevar a resistência à umidade aos padrões MIL-STD-810H, aumentando a vida útil dos sistemas lidar de infravermelho médio em ambientes de floresta tropical para mais de 10.000 horas.

Para equilibrar altos coeficientes não lineares com forte adaptabilidade ambiental, os cristais compostos ligados (como o BBO/YAG) integram a camada funcional de conversão de frequência do BBO (χ(2)=2,2 pm/V) com o substrato de dissipação de calor do YAG por meio da tecnologia de contato óptico, permitindo que a potência de saída de um laser ultravioleta de 355 nm ultrapasse 50 W e reduza a distorção térmica em 80%. Essas estruturas alcançam resolução de 10 nm em sistemas de detecção de defeitos de litografia de semicondutores.

Tabela 3 Cristais com diferentes características e suas aplicações aplicáveis

3.3 Cenários de aplicação

No campo da fabricação de precisão a laser, os cristais de niobato de lítio polido periodicamente (PPLN) utilizam sua estrutura de domínio artificial para obter a conversão de geração de segundo harmônico da luz laser de fibra de 1064 nm para luz verde de 532 nm, com uma eficiência de conversão superior a 80%. Isso permitiu a adoção generalizada de equipamentos de perfuração a laser ultrarrápidos no processamento de orifícios de resfriamento de filme de ar em lâminas de turbinas aeroespaciais. Com uma precisão de ajuste de temperatura de ±0,1°C e um limite de dano de 30 GW/cm2, a velocidade de processamento de furos de tamanho mícron (diâmetro de Φ8±0,5 μm) foi aumentada para 500 furos por segundo, com uma taxa de rendimento de 99,8%, reduzindo significativamente os custos de fabricação dos motores LEAP.

A tecnologia de informação quântica se baseia no efeito de conversão descendente paramétrica espontânea dos cristais BBO para gerar pares de fótons emaranhados. Quando a luz ultravioleta da bomba de 355 nm incide em um ângulo de 5° de fase correspondente, o coeficiente não linear do cristal χ(2) = 2,2 pm/V gera pares de dois fótons emaranhados com um comprimento de onda de 710 nm, atingindo um grau de emaranhamento quântico de 98,7%. Esse processo foi realizado no sistema de distribuição de chaves de satélite "Micius" da China, produzindo 4 milhões de pares de fótons emaranhados por segundo, garantindo uma taxa de erro de bit de <0,1% para comunicação satélite-terra de 1.200 quilômetros e avançando a Internet quântica para o estágio prático.

O monitoramento ambiental de gases residuais aborda os desafios de detecção de metano por meio do efeito de frequência de diferença dos cristais de prata de selênio e gálio (AgGaSe2). Quando a luz de sinal infravermelho médio de 3,5 μm e a luz de bomba de 1,5 μm se misturam no cristal, sua ampla faixa de sintonia (1,5-18 μm) pode cobrir com precisão o pico de absorção de 3,31 μm das moléculas de metano, com uma sensibilidade de detecção de 0,1 ppb. Quando integrada a um sistema lidar montado em drones, essa tecnologia permite a geração de imagens tridimensionais das concentrações de metano em um raio de 10 quilômetros de vazamentos em campos de petróleo e gás, com resolução espacial superior a 0,5 metro, alcançando reduções anuais de emissões superiores a 200.000 toneladas de CO2 equivalentes.

Os avanços na pesquisa da ciência do cérebro resultam dos recursos de modulação eletro-óptica dos cristais de niobato de lítio dopado com magnésio (MgO: LiNbO3). Em um sistema de microscopia de dois fótons, quando um campo elétrico de 40 kV/cm é aplicado ao cristal, a alteração do índice de refração Δn atinge 1,7×10^(-4), permitindo a modulação de fase em nível de milissegundos de pulsos de laser de femtossegundos. Essa característica permite que a profundidade da aquisição de sinais neurais no córtex cerebral de camundongos vivos ultrapasse 1,6 mm, com resolução espaço-temporal que atinge o nível de submicrons/milissegundos, mapeando com sucesso as vias de difusão da β-amiloide em modelos da doença de Alzheimer e fornecendo novos alvos para o desenvolvimento de medicamentos direcionados.

As inovações na tecnologia de litografia ultravioleta profunda são impulsionadas pelos cristais de fluoreto de boro e potássio (KBBF). Sua estrutura em camadas gera birrefringência significativa (Δn = 0,07 a 200 nm) combinada com um intervalo de banda de 5,5 eV, permitindo a conversão da luz do excimer laser ArF de 193 nm em saída de sexto harmônico de 129 nm. Esse processo possibilitou a produção de chips lógicos com uma largura de linha de 13 nm usando o processo N+2 da SMIC, aumentando a densidade de transistores para 310 milhões por milímetro quadrado e reduzindo o consumo de energia da máquina de litografia EUV em 40%, marcando a conquista da China de autossuficiência tecnológica em processos abaixo de 7 nm.

Fig. 4 Diagrama esquemático da comunicação a laser por satélite

3.4 Diretrizes de seleção

O núcleo da tomada de decisões de seleção está no equilíbrio tridimensional dos requisitos funcionais, das restrições ambientais e dos custos totais do ciclo de vida. Em primeiro lugar, defina claramente os principais objetivos funcionais: se for necessária a conversão de frequência (como duplicação ou soma), selecione os materiais candidatos com base no comprimento de onda desejado - para a faixa ultravioleta (<400 nm), priorize o LBO (limite inferior de transmissão de 185 nm) ou o KBBF (borda de corte de 147 nm); para a faixa de luz visível, concentre-se no BBO (χ(2)=2.2 pm/V) e KTP (maturidade de processamento >90%); para a banda de infravermelho médio a longo (>2 μm), considere ZnGeP2 (3,5-12 μm) ou AgGaSe2 (0,8-18 μm).

A adaptabilidade ambiental é uma restrição importante: em cenários com flutuações de temperatura >±1°C (por exemplo, lasers automotivos), evite KBBs, lasers automotivos), evite o KBBF (sensibilidade à temperatura de 0,05 mrad/°C) e, em vez disso, use o material termicamente inerte BiBO (Δn/ΔT = -1,2×10^(-6) K^-1); em ambientes de alta umidade (UR > 80%), evite o AgGaS2 higroscópico (limite de embaçamento de UR = 60%) e mude para o ZnGeP2 revestido (o revestimento DLC é aprovado no teste de ciclo de calor e umidade MIL-STD-810H).

Os modelos de custo exigem uma avaliação abrangente: em um ciclo de 15 anos, embora o KTP tenha um custo inicial de apenas um terço do custo do PPLN, suas propriedades higroscópicas resultam em um aumento de 2,5 vezes na frequência de manutenção, levando a um custo total de propriedade (TCO) que excede o PPLN em 23%; enquanto o YCOB, embora caro, tem um limite de danos de 32 GW/cm^2, reduzindo o projeto de redundância do sistema e diminuindo o custo de saída da unidade de lasers de alta potência em 41%.

Quando os parâmetros do material não podem atender simultaneamente a vários objetivos, é necessário estabelecer um mecanismo de compensação quantitativa:

Conflito entre cobertura de largura de banda e capacidade de manuseio de potência: O AgGaSe2 cobre de 0,8 a 18 μm, mas tem um limite de dano de apenas 50 MW/cm2. A solução é mudar para ZGP (sacrificando a banda de 0,8-1,5 μm), aumentando o limite de potência para 3,5 GW/cm2 e compensando a banda ausente por meio de oscilação paramétrica óptica (OPO).

Conflito entre eficiência e estabilidade: Os cristais DAST têm um χ(2) de 300 pm/V, mas uma temperatura de decomposição térmica de apenas 150°C. Os sistemas militares podem optar pelo KTP (χ(2) = 15 pm/V, resistência à temperatura > 500°C) e recuperar as perdas de eficiência por meio de uma estrutura em cascata.

Fig. 5 Guia de correspondência de aplicações de cristais ópticos não lineares

Precisa de cristais não lineares para seu projeto?Entre em contato com a Stanford Advanced Materials!

4 Conclusão

Os cristais ópticos, que abrangem meios de transmissão linear e conversores de frequência não linear, formam a infraestrutura fundamental da fotônica moderna por meio de arquiteturas de materiais com engenharia de precisão. Os cristais lineares, como o CVD-ZnSe, alcançam a invariância do índice de refração (Δn = 0), permitindo a transmissão de infravermelho sem distorção em condições aeroespaciais extremas, como cúpulas de mísseis hipersônicos a 800 °C. Cristais não lineares como a PPLN exploram redes não centrossimétricas (χ(2) > 2 pm/V) para atingir >95% de eficiência de conversão quântica, impulsionando avanços desde a distribuição de emaranhamento por satélite até a microusinagem a laser ultrarrápida a 500 furos/segundo.

A direção emergente está centrada na integração cristalina multifuncional: as estruturas BBO/ZnSe ligadas suprimem a distorção térmica em 80% e, ao mesmo tempo, sustentam uma saída de UV de 50 W para inspeção de defeitos em semicondutores com resolução de 10 nm. O ZnGeP2 revestido com DLC prolonga a vida útil operacional do lidar de infravermelho médio para além de 10.000 horas em ambientes com UR >90%, alcançando durabilidade compatível com MIL-STD-810H. A sinergia entre domínios está redefinindo os tetos ópticos - a litografia DUV de 129 nm impulsionada por KBBF agora permite nós lógicos de 13 nm, reduzindo as demandas de energia do sistema EUV em 40%.

Os imperativos de sustentabilidade estão reformulando as escolhas de materiais. Embora a PPLN tenha o triplo do custo inicial do KTP, sua manutenção quase nula reduz o custo total de propriedade de 15 anos em 23% em aplicações de telecomunicações. Olhando para o futuro, os híbridos Ga2O3/SiC prometem uma resistência a choques térmicos 300% maior até 2030, enquanto os compostos de pontos quânticos MoS2 projetados pela AI visam coeficientes não lineares >100 pm/V para fontes terahertz compactas.

À medida que a engenharia de cristais se cruza com a fotônica quântica, os limiares de perda abaixo de 0,001 dB/km estão ao alcance, anunciando um futuro em que a óptica otimizada por materiais possibilitará redes quânticas globais, imagens médicas personalizadas e sistemas de exaescala com eficiência energética.

Precisa de cristais ópticos para seu projeto? Entre em contato com a Stanford Advanced Materials!
