Esferas de espuma de carbono vítreo para pesquisas em energia renovável: resolvendo um problema geométrico

Contexto do cliente

Um grupo de pesquisa universitário que trabalha com sistemas de energia renovável precisava de esferas ocas de espuma de carbono vítreo para experimentos de fluxo contínuo. A peça era pequena, com cerca de 10,5 mm de diâmetro externo e parede de 1,0 mm, e a geometria era mais importante do que a composição química. Eles estavam tentando estudar como gases e líquidos se moviam através de uma estrutura de carbono porosa sob exposição ao calor e a agentes químicos.

A espuma de carbono vítreo já atendia aos requisitos de material do trabalho. Ela suporta temperaturas elevadas, resiste a diversos ataques químicos e mantém a condutividade elétrica. O problema era a forma. Eles precisavam de uma esfera, não de um bloco, nem de uma folha, e nem de algo que pudesse ser recortado de uma forma maior sem comprometer a uniformidade da parede.

Desafio

A equipe já vinha tentando contornar o problema da geometria há algum tempo. A espuma de carbono vítreo padrão é fornecida em formas planas. Uma esfera oca com espessura de parede de 1,0 mm é um desafio totalmente diferente. É preciso que o diâmetro externo fique em torno de 10,5 mm, mas também é necessário que a parede permaneça uniforme o suficiente para que os caminhos de fluxo não se abram de um lado e fiquem obstruídos do outro. Essa era a dor de cabeça.

Eles já haviam tentado algumas abordagens alternativas. Usinagem a partir de uma peça bruta maior foi uma das ideias. Ela falhou rapidamente. O material lascava nas bordas e, assim que a parede ficava fina, a estrutura começava a desmoronar. Consideraram usar um tipo de carbono mais denso e abri-lo posteriormente. Isso não deu em nada. A estrutura porosa estava errada, e a retenção de líquido era totalmente irregular. Ainda não tínhamos 100% de certeza se o problema era o desmoldante, a curva de aquecimento ou simplesmente a própria geometria da peça. Provavelmente um pouco de todos os três.

A parede fina criou seu próprio problema de manuseio. Com cerca de 1,0 mm, as esferas eram frágeis o suficiente para que uma pinça comum deixasse marcas. O transporte era outra preocupação. Uma peça como essa pode sobreviver ao forno e ainda assim ser danificada durante o transporte se a embalagem for muito frouxa. O laboratório interno da empresa também observou que algumas amostras iniciais ficavam ligeiramente ovalizadas após o resfriamento. Sinceramente, esperávamos que o problema fosse o furo, mas acabou que a variação na espessura da parede ficou mais visível do que o vazio interno.

Havia também uma restrição de cronograma. A janela de testes estava vinculada a uma operação mais ampla do equipamento, de modo que não era possível esperar por um longo ciclo de tentativa e erro. Eles precisavam de peças suficientes para realizar a triagem de fluxo, não apenas uma amostra de prova de conceito. Isso deixou clara a escolha: uma forma esférica personalizada, mesmo que levasse mais tempo do que comprar espuma padrão, ainda era o melhor caminho.

Por que escolheram a SAM

Eles entraram em contato porque a solicitação era específica e complexa na medida certa. Não se tratava de um item de catálogo. Nem de um simples pedido de corte sob medida. Stanford Advanced Materials (SAM) possuía a capacidade de fabricação para trabalhar a partir da geometria. Isso foi determinante neste caso.

O outro fator foi o controle do processo. Se a espessura da parede variasse demais, a peça se comportaria de maneira diferente nos testes de fluxo. Se a esfera estivesse ligeiramente oval, o empacotamento e a montagem se tornariam um incômodo. SAM pôde abordar a abordagem do molde, o ciclo de decomposição e o manuseio necessário para um corpo frágil de carbono. Isso reduziu a quantidade de idas e vindas que o laboratório precisava fazer.

Solução fornecida

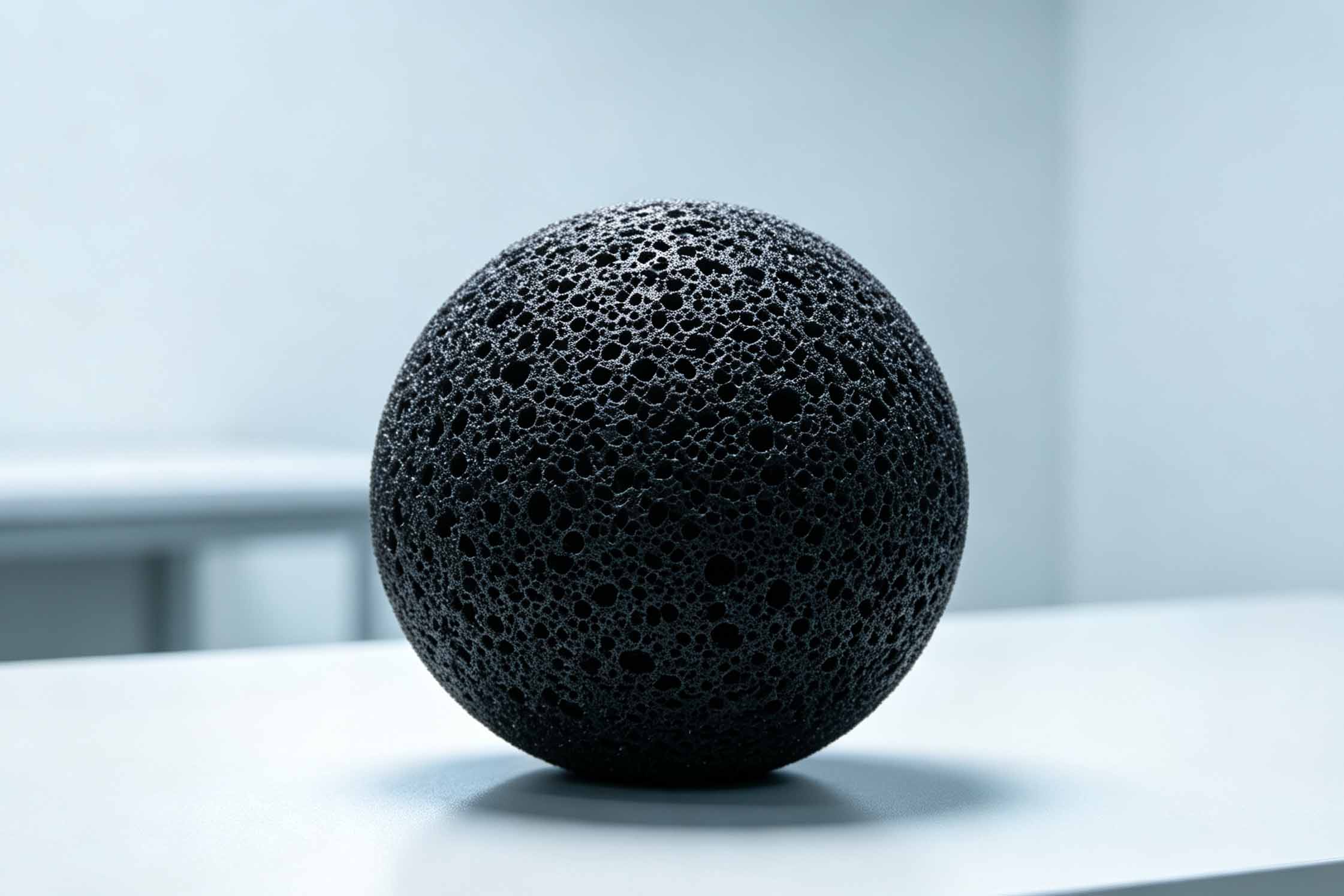

SAM fabricou sob medida a Espuma de Carbono Vítreo em forma esférica, com diâmetro externo de 10,5 mm e espessura de parede de 1,0 mm. A etapa fundamental foi o uso de um precursor de polímero moldado em forma esférica, seguido por decomposição térmica controlada para criar a estrutura final de carbono. Esse procedimento proporcionou ao cliente a geometria oca necessária, sem a necessidade de usinar a espuma fina posteriormente.

Uma parte do processo precisou de revisão. A primeira esfera de teste saiu um pouco mais pesada do que o esperado, o que geralmente significa que o perfil de carbonização deixou material residual em excesso na parede. A equipe ajustou o perfil de aquecimento e verificou novamente o encolhimento. A segunda amostra ficou mais próxima do resultado desejado. Também ficamos atentos à circularidade durante o resfriamento, pois é nesse momento que pequenas estruturas como essa tendem a se deslocar. A peça pode parecer estável quando quente e se mover um pouco depois de esfriar.

A embalagem também foi tratada com cuidado. O carbono de parede fina não gosta de vibração. As esferas foram embaladas para limitar os pontos de contato e evitar carga nas bordas durante o transporte. Isso pode parecer um detalhe menor, mas com uma parede de 1,0 mm, esse “detalhe” é a diferença entre uma amostra utilizável e uma quebrada.

Resultados e impacto

O cliente recebeu esferas cuja forma correspondia com precisão suficiente ao formato solicitado para testes de fluxo e transporte de massa. A geometria permitiu que eles superassem a fase de “será que conseguimos mesmo fabricar isso?” e passassem para o trabalho experimental propriamente dito. Sua configuração agora podia avaliar como o gás e o líquido se moviam através de um corpo oco de carbono poroso com o diâmetro externo e a espessura de parede corretos.

As amostras também reduziram o tempo gasto com retrabalho. Eles não precisavam mais moldar o material de espuma padrão em algo para o qual ele não havia sido projetado. O equipamento de teste ainda apresentava variações ocasionais no comportamento de umectação entre as séries de testes. Continuamos observando isso no próximo lote. Não é um problema insuperável, mas ainda não consideramos a questão totalmente resolvida.

Se o seu trabalho depende de geometrias personalizadas de carbono ou semelhantes à cerâmica, geralmente tudo se resume à mesma questão: controle da forma acima de tudo. Para trabalhos relacionados à fabricação de peças de carbono e ao controle dimensional, consulte nossos recursos de processamento de componentes de carbono.

Principais conclusões

A espuma de carbono vítreo personalizada tem menos a ver com química e mais com forma. Quando a parede fica fina, os riscos reais são ovalidade, encolhimento e danos durante o manuseio. Pequenas diferenças na decomposição térmica e na embalagem podem decidir se uma peça é útil ou se vira sucata.

A escolha aqui foi direta. Uma esfera personalizada exigiu mais coordenação do que o material de espuma padrão, mas proporcionou ao laboratório a geometria de que realmente precisavam. Para equipamentos de pesquisa, esse costuma ser o ponto principal. O material só ajuda se a forma resistir tempo suficiente para ser testada.
