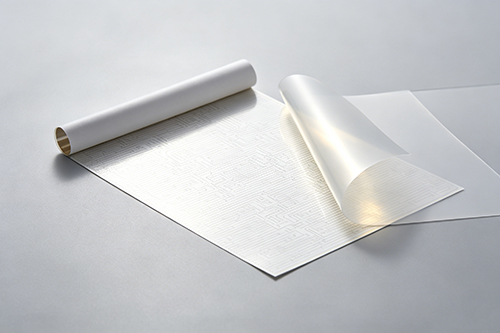

Filme LCP de alto desempenho para aplicações eletrônicas flexíveis e dielétricas

Histórico do cliente

Nosso cliente, que opera nos Estados Unidos, é uma empresa experiente no setor de produtos eletrônicos flexíveis. Seu portfólio inclui conjuntos de circuitos sofisticados e componentes de filme dielétrico para dispositivos eletrônicos de ponta. À medida que buscavam maior confiabilidade nesses produtos, a equipe de engenharia precisava de um filme de polímero de cristal líquido (LCP) altamente consistente para servir não apenas como substrato flexível, mas também como dielétrico de alto desempenho. Eles realizam regularmente testes de propriedades mecânicas em folhas de amostra para verificar a resiliência e a flexibilidade do filme antes de aumentar a produção, mas os fornecedores anteriores sempre apresentavam pequenas variações que não atendiam aos seus rigorosos padrões.

Desafio

Esse projeto apresentou vários desafios interconectados. Primeiro, o filme de LCP necessário precisava ter propriedades mecânicas consistentes em condições de teste variáveis. Especificamente, o cliente precisava de:

- Uma espessura de filme de 25 µm com uma tolerância de ±1 µm.
- Um módulo de tração mínimo de 2,5 GPa, mantendo a flexibilidade para testes de flexão.
- Estabilidade dimensional em temperaturas de até 350°C, um parâmetro crítico para aplicações dielétricas de alto desempenho.

O cliente também tinha um cronograma apertado. Seu cronograma de produção exigia a entrega de amostras em um prazo de três semanas a partir da confirmação do pedido, o que acrescentou algumas restrições de prazo de entrega no mundo real. Além disso, possíveis problemas de compatibilidade em seus equipamentos de teste internos exigiam que o filme tivesse uma expansão térmica mínima e um coeficiente de atrito consistente para uma adesão adequada às camadas condutoras. Suas experiências anteriores com pequenos desvios levaram a tempos de inatividade mais longos nas rodadas de testes, o que acabou prejudicando o lançamento de produtos.

Por que escolheram a SAM

O cliente escolheu a Stanford Advanced Materials (SAM) devido à nossa ampla experiência no setor e ao rigor técnico acumulado em mais de 30 anos em materiais avançados. Nosso portfólio de mais de 10.000 materiais e uma robusta rede de fornecimento global garantiram a eles que poderíamos oferecer uma solução sob medida para seus requisitos de tolerância estreita.

Durante as reuniões preliminares, nossa equipe técnica analisou cuidadosamente os dados da folha de amostra - observando pequenas variações na espessura do filme e no comportamento mecânico - e forneceu feedback antecipado com base em nossos testes internos de bancada. Esse compartilhamento antecipado de observações não apenas demonstrou nossa autoridade técnica, mas também gerou confiança de que poderíamos ajustar nosso processo de produção para atender às suas exigências específicas em tempo recorde. Além disso, nossa flexibilidade no processamento e nossas medidas dedicadas de garantia de qualidade foram fatores significativos na decisão de colaborar conosco.

Solução oferecida

Nossa abordagem envolveu várias etapas meticulosamente controladas:

1. formulação e processamento do material: começamos revisando a formulação do LCP para garantir um alto grau de alinhamento da cadeia do polímero. O filme foi extrudado com ênfase na obtenção de uma espessura uniforme de 25 µm ±1 µm. Nosso controle de processo incluiu micrometria a laser em linha, garantindo que até mesmo o menor desvio fosse detectado. Durante o teste inicial, notamos uma pequena variação perto das bordas do filme; em resposta, ajustamos a temperatura da matriz em aproximadamente 3°C, o que melhorou a uniformidade em todo o rolo.

2 Otimização da propriedade mecânica: reconhecendo a necessidade de um módulo de tração de pelo menos 2,5 GPa sem comprometer a flexibilidade necessária para os testes de flexão, nossos engenheiros otimizaram a taxa de resfriamento do filme durante a produção. O método de controle envolveu o resfriamento do polímero a uma taxa calibrada para manter a cristalinidade ideal. Observamos que, quando o resfriamento foi reduzido em 10%, o módulo melhorou em quase 0,2 GPa, apoiando nossa meta. Além disso, foi aplicado um recozimento de alívio de tensão, garantindo que o filme pudesse suportar forças de flexão cíclicas sem fadiga.

3. garantia de estabilidade térmica: para atender ao requisito de estabilidade dimensional em temperaturas de até 350°C, o filme foi submetido a um tratamento térmico pós-extrusão. Esse tratamento refinou a estrutura cristalina e garantiu que o coeficiente de expansão térmica (CTE) permanecesse constante durante os testes. Nossas medições indicaram uma variação de CTE de apenas 0,5×10-⁶/°C, o que é fundamental para aplicações de circuitos integrados em que a correspondência precisa da expansão térmica com outros materiais é essencial.

4) Embalagem personalizada para testes e implantação: dada a sensibilidade dos filmes de LCP às condições ambientais, especialmente em cenários de alta temperatura, cada lote foi selado a vácuo com um filme de barreira contra umidade. Rotulamos cada embalagem com dados específicos, incluindo espessura, módulo de tração e propriedades térmicas. Essa documentação forneceu ao cliente uma folha de amostra completa para avaliações de propriedades mecânicas.

Resultados e impacto

Depois de integrar nosso filme de LCP personalizado em seu regime de testes, o cliente observou melhorias notáveis:

- O filme mediu consistentemente 25 µm (±1 µm), eliminando os problemas de afinamento das bordas observados anteriormente.
- Os valores de módulo de tração foram estáveis em 2,5 GPa ou mais, garantindo que o desempenho do filme durante os testes de flexão e flexão atendesse aos altos padrões exigidos pela montagem de circuitos flexíveis.
- Os testes de estabilidade térmica confirmaram que o filme manteve a integridade estrutural até 350°C. Esse desempenho previsível permitiu um comportamento dielétrico mais confiável em condições de alta tensão.

Nossas rigorosas verificações de qualidade e sistemas de medição em linha reduziram significativamente as margens de erro, o que, por sua vez, encurtou os ciclos de desenvolvimento. A consistência aprimorada significou menos iterações durante a prototipagem do circuito, levando a uma transição mais suave do protótipo para a produção. Em várias ocasiões, os ajustes em tempo real da nossa equipe durante as fases de processamento permitiram um melhor alinhamento com as especificações detalhadas do cliente.

Principais conclusões

O trabalho na solução de filme LCP reafirmou a importância do controle meticuloso do processo e da colaboração técnica aprofundada com os clientes. Até mesmo pequenos desvios na espessura do filme ou nas propriedades mecânicas podem ter um efeito cascata no desempenho final dos componentes eletrônicos flexíveis. Nossa abordagem na SAM se concentrou na identificação precoce dessas discrepâncias sutis, ajustando os parâmetros de processamento de acordo e garantindo que cada rolo atendesse a critérios rigorosos.

Por meio de uma combinação de formulação precisa, processamento controlado e verificação mecânica detalhada, conseguimos fornecer um produto que não apenas atendia às especificações exigidas, mas também cumpria prazos de entrega desafiadores. Essas experiências ressaltam os benefícios de se envolver com um fornecedor como a SAM, onde mais de 30 anos de experiência e um compromisso com a personalização são os pilares para resultados consistentes e confiáveis.

Em nossa linha de trabalho, a melhoria contínua e os ajustes técnicos práticos durante a produção são fundamentais. Estamos orgulhosos de que nossa solução personalizada tenha contribuído para aumentar a confiabilidade em circuitos eletrônicos flexíveis e aplicações dielétricas de alto desempenho, estabelecendo uma base sólida para outras inovações de produtos.
