Como os tubos de alumina porosa resolvem os desafios da filtração de catalisadores em altas temperaturas em reatores de hidrogên

Introdução

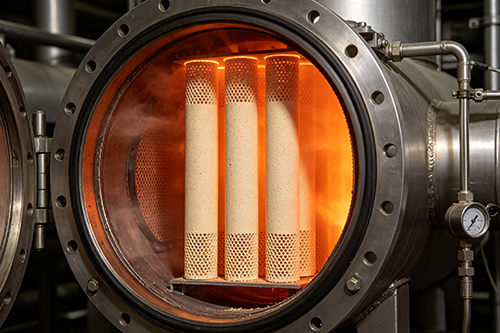

Todos nós já passamos por isso durante a fase de protótipo de um novo reator. A termodinâmica está calculada no papel, a química do catalisador foi comprovada em laboratório, mas o sistema físico continua causando dores de cabeça. Em reatores a gás de alta temperatura, um dos problemas práticos mais frustrantes é a migração do catalisador. Ao operar um processo como a reforma do metano a vapor para produção de hidrogênio, o leito de catalisador sofre um desgaste físico intenso. Fluxos de gás em alta velocidade, ciclos térmicos rápidos e agitação física constante acabam por desintegrar os pellets do catalisador. Essas partículas finas microscópicas são arrastadas pela corrente do processo, prontas para entupir válvulas a jusante, sujar trocadores de calor e danificar sensores analíticos.

Para conter essas partículas finas, filtros padrão de polímero ou metal não funcionam. Eles derretem, oxidam ou sofrem deformação severa nas temperaturas de operação. É aí que os tubos cerâmicos porosos se tornam essenciais.

O desafio da alta temperatura na reforma do metano a vapor

Vamos examinar o ambiente real dentro de um reator de reforma a vapor de metano. Estamos lidando com temperaturas que costumam atingir entre 700 °C e 900 °C, alto teor de vapor e alta pressão. Essa é uma combinação brutal para qualquer material.

Em um caso recente, um cliente nos procurou durante a fase de protótipo. Ele estava construindo um reator compacto de hidrogênio para reforma a vapor de metano e se deparava constantemente com o problema da fuga do catalisador de níquel. Era necessário um elemento filtrante que pudesse ser instalado diretamente na zona quente para reter partículas finas do catalisador, tanto submicrônicas quanto micrônicas, antes que o gás reformado saísse do reator.

Se você colocar um filtro metálico nesse local, o vapor em alta temperatura e a atmosfera redutora de hidrogênio acabarão por causar fragilização por hidrogênio ou oxidação severa. Filtros padrão à base de quartzo ou vidro não possuem a integridade estrutural necessária para suportar as quedas de pressão no leito filtrante. É necessário algo que se comporte como uma rocha industrial, mas que filtre como uma membrana. A alumina de alta pureza ( óxido de alumínio) se encaixa perfeitamente nessa descrição.

Distribuição do tamanho dos poros e alta eficiência de filtração

Ao selecionar um tubo cerâmico poroso para filtração de catalisadores, a primeira coisa que as pessoas perguntam é sobre o tamanho nominal dos poros. Mas, na prática, a classificação nominal é apenas metade da história. O que importa aqui é a distribuição do tamanho dos poros.

Se sua curva de distribuição for muito ampla, você terá poros “de passagem” grandes que permitem que as partículas finas do catalisador passem direto, enquanto os poros excessivamente estreitos simplesmente restringem o fluxo e aumentam drasticamente sua queda de pressão. Um erro comum é escolher um filtro com um tamanho médio de poro extremamente pequeno apenas por uma questão de “segurança”. Isso geralmente leva ao entupimento do filtro poucas horas após o início da operação.

Para capturar a poeira típica de catalisadores suportados por níquel ou alumina, uma faixa de tamanho de poros de 1 a 5 mícrons costuma ser o ponto ideal. Essa faixa permite atingir mais de 99,9% de eficiência de filtragem. Ao mesmo tempo, a distribuição estreita evita o entupimento prematuro do filtro. Se a estrutura dos poros for adequada, o gás flui livremente, e a poeira do catalisador forma uma “camada de filtro” fina e permeável na superfície externa do tubo. Essa camada, na verdade, melhora a filtração e pode ser facilmente removida durante um ciclo de pulso reverso.

Resistência ao estresse térmico e químico em altas temperaturas

Outro obstáculo comum na fase de protótipo é subestimar o estresse térmico. As cerâmicas são notoriamente frágeis. Se você aumentar a temperatura do seu reator muito rapidamente, ou se houver um resfriamento repentino e localizado (o que costuma acontecer quando se injeta vapor), o gradiente térmico resultante pode rachar um tubo cerâmico padrão exatamente ao meio.

Para evitar isso, é necessário um material com excelente resistência ao choque térmico e alta resistência mecânica. A alumina é altamente rígida, mas sua resistência ao choque térmico depende fortemente de sua pureza e microestrutura. O uso de alumina de alta pureza (normalmente de 97% a 99,8%) garante que não haja fases vítreas nos limites dos grãos que se amoleçam em altas temperaturas.

Pela minha experiência, ao vedar esses tubos em carcaças metálicas, também é preciso levar em conta a diferença na expansão térmica. Se você usar uma vedação rígida, o invólucro metálico se expandirá muito mais rápido do que o tubo de alumina, levando a um vazamento grave ou à fratura do elemento cerâmico. O uso de juntas flexíveis de grafite ou juntas de compressão projetadas sob medida costuma ser a melhor maneira de lidar com essa incompatibilidade no coeficiente de expansão térmica.

A resistência mecânica das geometrias com múltiplos orifícios

Tubos padrão de diâmetro único são adequados para configurações de baixo fluxo, mas quando é necessário concentrar mais área de filtração em um espaço reduzido do reator, é preciso uma geometria diferente. É aí que os projetos com múltiplos diâmetros, como os Tubos de Alumina com Múltiplos Diâmetros AC0920, se tornam incrivelmente úteis.

Embora tubos densos com múltiplos canais sejam normalmente usados para proteção de termopares ou isolamento elétrico, versões porosas projetadas sob medida desse layout multicanal oferecem enormes benefícios para a filtração. Em vez de um único caminho aberto, uma configuração com múltiplos canais divide o gás de entrada em vários canais paralelos. Isso aumenta a área de superfície de filtração ativa dentro de um espaço muito compacto.

Além disso, a estrutura interna em rede de um tubo com múltiplos canais atua como treliças estruturais. Isso torna o conjunto geral muito mais resistente a forças de flexão e picos de pressão do que um único tubo de parede fina. Sob alta pressão diferencial a 800 °C, esse reforço físico adicional pode significar a diferença entre uma operação confiável e um colapso estrutural catastrófico.

Transição do protótipo de reator para a produção em grande escala

Ao construir seu protótipo de reator, talvez você precise apenas de cinco ou dez tubos cerâmicos. Você passa semanas usinando, colando e vedando esses tubos em seu banco de testes. Mas o que acontece quando o protótipo é bem-sucedido e você precisa ampliar a escala para construir centenas de unidades?

É nessa transição que muitos projetos de hardware esbarram em um obstáculo intransponível. Uma peça cerâmica usinada sob medida que custa caro no laboratório pode não ser economicamente viável para a produção comercial, ou o fornecedor simplesmente não consegue garantir a mesma estrutura porosa na fabricação em massa.

Se você estiver adquirindo materiais para um protótipo, sempre pergunte sobre a capacidade de produção em larga escala do fabricante. É importante garantir que os parâmetros de extrusão e sinterização utilizados para suas peças de teste sejam idênticos aos empregados em lotes de produção de alto volume. A consistência na temperatura de queima e na preparação do pó bruto é a única maneira de garantir que a distribuição dos poros, a taxa de retração e as dimensões físicas não sofram variações ao passar para a compra em grande escala.

Para aplicações térmicas de nível industrial e soluções robustas de filtragem cerâmica, é fundamental trabalhar com um parceiro experiente em materiais. Stanford Advanced Materials oferece uma ampla gama de produtos cerâmicos especializados, incluindo componentes de alumina de alta pureza e tubos de alumina com múltiplos diâmetros internos, garantindo que seu sistema mantenha a integridade mecânica e a eficiência de filtragem desde a fase inicial do protótipo até a produção comercial.
