Pó de liga de nitinol para manufatura aditiva: pesquisa sobre a estabilização da memória de forma

Contexto do cliente

Um laboratório de uma universidade canadense estava trabalhando na manufatura aditiva de componentes de Nitinol. O trabalho era de pesquisa básica, mas o comportamento do material previa que fosse consistente o suficiente para permitir comparações entre diferentes produções e entre artigos científicos. Eles estavam imprimindo amostras de teste inicialmente. Nada de sofisticado. Eles precisavam de pó suficiente para realizar vários ciclos, ajustar parâmetros e ainda manter uma reserva para verificação.

A aplicação situava-se exatamente no limite do que torna o Nitinol útil. A memória de forma e a superelasticidade dependem da transformação martensítica, e essa transformação é exigente. Variações na composição, absorção de oxigênio e variabilidade das partículas podem alterar os resultados rapidamente. Em um ambiente de laboratório, isso se torna cansativo rapidamente.

Desafio

A equipe continuava enfrentando o mesmo problema com os lotes de pó de teste: uma fabricação apresentava recuperação satisfatória, e a seguinte apresentava um comportamento ligeiramente diferente. As temperaturas de transformação não estavam se alinhando. Uma pequena variação no teor de níquel pode deslocar a curva de DSC em cerca de 10 °C; assim, um lote que parece adequado no papel pode se comportar de maneira diferente quando submetido ao laser. Honestamente, eles esperavam que o problema estivesse no processo em si, mas acabou sendo o próprio pó.

O oxigênio era outra dor de cabeça. Com o Nitinol, a contaminação por oxigênio não é algo secundário. Ela altera o que se forma durante o processamento. Precipitados de Ti₄Ni₂Oₓ aparecem, a deformação de transformação diminui, a histerese aumenta e a resposta superelástica fica confusa. O laboratório já havia observado esse tipo de desvio antes. Um lote era impresso sem problemas. Outro lote apresentava uma janela de recuperação mais ampla e um platô menos convincente. Mesma máquina. Mesma estratégia de varredura. Pó diferente. Isso era um problema.

A caracterização era a outra peça que faltava. Eles tinham dados de tamanho de partículas de um fornecedor, anotações sobre morfologia de outro e dados de transformação de mais um lugar. Nenhum pacote de lote único unia tudo isso. Sem as temperaturas de transformação por DSC, a distribuição do tamanho das partículas, a morfologia por SEM e os dados de oxigênio/nitrogênio do mesmo lote, eles estavam sempre apenas adivinhando. A reprodutibilidade foi prejudicada. Se uma amostra parecesse estranha, o laboratório não conseguia determinar se o problema vinha do pó, da atmosfera ou do conjunto de parâmetros de impressão. Ainda não estamos 100% certos do motivo pelo qual um dos primeiros lotes se comportou um pouco melhor do que os outros.

Eles também enfrentavam uma restrição prática. O prazo de entrega era importante. O laboratório queria material suficiente para 2 a 5 kg de pó, mas não queria esperar uma eternidade enquanto o prazo do projeto continuava se alterando. Uma fusão totalmente personalizada não era atraente se a primeira rodada de dados fosse apenas para triagem de parâmetros. Portanto, a escolha era entre aceitar um lote com documentação insuficiente ou obter um pó melhor definido e manter a pesquisa em andamento.

Por que escolheram a SAM

Eles queriam um ponto de partida conhecido. Essa era a frase-chave. Não o pó mais barato, nem a ficha técnica mais exótica. Um ponto de partida no qual pudessem confiar.

Stanford Advanced Materials (SAM) podia fornecer pó de Nitinol pré-ligado com a composição já definida em 50,5 ± 0,5 at% de níquel, com o restante em titânio. Essa faixa é importante. Ela mantém o comportamento de transformação dentro de uma janela útil, em vez de permitir que cada lote varie aleatoriamente. A outra parte era a documentação. O laboratório precisava de mais do que um rótulo. Precisava de uma embalagem de lote que pudesse passar pela revisão por pares.

Solução fornecida

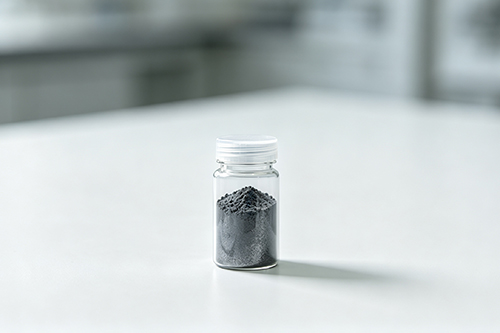

SAM forneceu pó esférico de Nitinol com distribuição granulométrica de 15–53 µm, teor de oxigênio inferior a 500 ppm e caracterização completa do lote. O pó foi testado quanto às temperaturas de transformação por calorimetria diferencial de varredura (DSC), distribuição granulométrica em D10/D50/D90, morfologia por microscopia eletrônica de varredura (SEM) e teor de oxigênio/nitrogênio por análise LECO.

Essa combinação atendeu aos dois aspectos mais importantes para o laboratório. Os dados da DSC forneceram uma linha de base térmica para o comportamento de transformação. Os valores de oxigênio e nitrogênio indicaram que o pó não já trazia uma desvantagem oculta para a impressão. A morfologia esférica também ajudou no fluxo através do recobridor de pó. Eles já haviam observado a formação de pontes irregulares de pó durante a espalhamento anteriormente. Esse lote não apresentou esse problema.

Houve uma concessão. Para a fase de pesquisa, a equipe aceitou uma fração de pó de 15–53 µm em vez de insistir em uma fração personalizada mais restrita. Uma distribuição mais restrita poderia ter melhorado um pouco a uniformidade da camada, mas teria atrasado a aquisição e aumentado os custos. Para a impressão de amostras e o desenvolvimento de parâmetros, a fração mais ampla era aceitável. Foi a escolha certa nessa fase.

As primeiras impressões não ficaram perfeitas. O laboratório ainda observou uma pequena variação na rugosidade da superfície entre as amostras e passou um dia verificando se o problema era a atmosfera ou o recobridor. Descobriu-se que era um desvio na configuração da máquina no ciclo de espalhamento do pó. Uma vez corrigido, os resultados se estabilizaram. O pó em si permaneceu consistente durante o restante da produção.

Resultados e impacto

Com os dados químicos e de transformação documentados em mãos, os pesquisadores tinham uma linha de base defensável para seu trabalho de manufatura aditiva. Eles podiam comparar uma impressão com a seguinte sem ficar constantemente se perguntando se a matéria-prima havia mudado. Isso tornou as curvas de DSC mais fáceis de interpretar e impediu que a resposta superelástica se tornasse um alvo em movimento.

O laboratório também obteve uma rastreabilidade mais clara para publicação. Quando um revisor pergunta qual pó foi usado, “pó de NiTi” não é suficiente. Uma embalagem de lote com composição, PSD, SEM e teor de oxigênio preenche essa lacuna. Isso não resolveu todas as questões do processo. A janela de impressão ainda precisava de ajustes, e o próximo lote pode se comportar de maneira um pouco diferente. Vamos continuar acompanhando isso. Mas o material de partida não é mais o elo fraco.

Para equipes que trabalham com a caracterização do pó de Nitinol ou com o desenvolvimento do processo LPBF, o próximo passo geralmente é comparar a composição química do pó com o comportamento de transformação nas etapas posteriores. Temos uma discussão separada sobre fluxo do pó, consistência da deposição e controle de processamento relacionado que pode ser útil se você estiver planejando o mesmo tipo de programa de testes.

Principais conclusões

A pesquisa com nitinol é implacável quando o lote de pó não está bem definido. Uma variação de 0,1% em peso na proporção Ni:Ti é suficiente para alterar as temperaturas de transformação em cerca de 10 °C, e a absorção de oxigênio pode prejudicar a resposta antes mesmo que a primeira impressão seja concluída.

Um lote de pó totalmente caracterizado reduz essa incerteza. Isso não elimina o ajuste do processo e não torna todas as amostras idênticas. Mas fornece ao laboratório uma linha de base que pode ser defendida, reproduzida e comparada entre conjuntos de dados.

Para grupos de pesquisa e equipes de desenvolvimento, esse geralmente é o ponto principal. Primeiro, coloque o material sob controle. Depois, discuta sobre a estratégia de varredura.
