O uso do aerogel no isolamento de tubulações para resolver desafios de espaço e peso

Introdução

Nas últimas duas décadas, meu trabalho em ciência dos materiais e economia da engenharia me levou das tabelas de aquisição e especificações de megarrefinarias aos laboratórios de análise de falhas que investigam incidentes de corrosão sob isolamento em todo o setor da indústria pesada. Se há uma ineficiência constante que tenho observado — seja em plataformas offshore ou em complexos químicos em terra —, é a dependência contínua do setor em relação a isolamentos térmicos ultrapassados e volumetricamente ineficientes.

Durante anos, o silicato de cálcio, a lã de rocha e o vidro celular têm sido as especificações padrão. Eles são termicamente adequados, mas são fundamentalmente ineficientes do ponto de vista da economia da engenharia. São volumosos, absorvem umidade quando o revestimento inevitavelmente falha e impõem cargas parasíticas impressionantes ao aço estrutural. Na prática, temos projetado suportes de tubulação em torno do isolamento, em vez de especificar um isolamento que otimize todo o sistema de tubulação.

É por isso que o aerogel de sílica representa não apenas uma substituição de material, mas uma mudança de paradigma. Como um sólido nanoestruturado altamente poroso, o aerogel oferece a menor condutividade térmica entre todos os materiais isolantes disponíveis no mercado. Quando projetado em formatos de mantas flexíveis, ele nos permite repensar toda a relação entre tubulação, suportes, aço estrutural e layout da planta. Vamos examinar como esse material avançado está remodelando as estratégias de isolamento industrial — e por que a justificativa econômica para o aerogel vai muito além do desempenho térmico por si só.

Os problemas do isolamento tradicional de tubulações industriais

Para entender por que o aerogel está ganhando espaço, é preciso analisar as falhas práticas do isolamento tradicional. Na prática, chamamos esses problemas de “espaço, peso e umidade”.

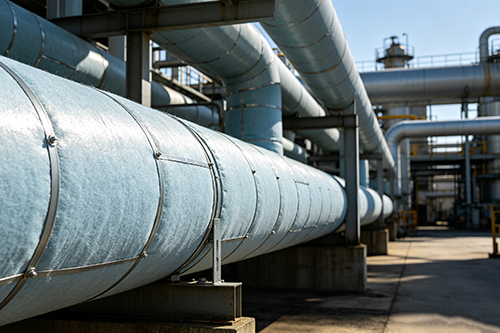

Primeiro, o isolamento tradicional precisa ser espesso para atingir um alto valor R. Se você tiver uma linha de vapor operando a 300 °C, talvez precise de uma camada de lã de rocha com 100 milímetros de espessura. Quando você envolve isso em torno de um tubo de 10 polegadas, o diâmetro externo do tubo isolado de repente aumenta para quase 20 polegadas. Agora imagine cinco desses tubos dispostos paralelamente uns aos outros em uma estrutura de suporte. É preciso espaçá-los incrivelmente longe uns dos outros apenas para dar espaço para o isolamento.

Em segundo lugar, esse volume acrescenta um peso enorme. Um isolamento pesado exige suportes de tubulação mais resistentes, o que, por sua vez, exige suportes estruturais de aço mais robustos para sustentar tudo.

Em terceiro lugar, os materiais tradicionais agem como esponjas. Se a umidade passar pelo revestimento metálico externo — e isso acaba acontecendo —, a lã de rocha e o silicato de cálcio retêm essa água diretamente contra o tubo de aço. Isso causa corrosão sob o isolamento, que é um assassino silencioso em fábricas de produtos químicos e refinarias. Ela corrói o metal sem ser percebida até que uma linha de alta pressão se rompa repentinamente.

A solução do aerogel: menos volume e menor peso

As mantas de aerogel resolvem esses problemas porque são incrivelmente finas. Como o aerogel de sílica tem uma condutividade térmica que é uma fração da dos materiais tradicionais, é possível obter o mesmo desempenho de isolamento com uma camada que é de 50% a 80% mais fina.

Vamos analisar os números de um estudo de caso real envolvendo tubulações industriais de baixa temperatura.

Em sistemas criogênicos e de baixa temperatura, impedir a entrada de calor é crucial para evitar a ebulição e a condensação. O uso de vidro celular tradicional geralmente resulta em perfis de tubulação volumosos e espessos. Ao adotar o aerogel para o isolamento de tubulações em um grande projeto industrial, a equipe de engenharia conseguiu reduzir o diâmetro externo da tubulação isolada de baixa temperatura em 24%.

Uma redução de 24% no diâmetro externo pode não parecer muito no papel, mas, na prática, é significativa. Isso significa que é possível posicionar as tubulações mais próximas umas das outras. A área ocupada por todo o sistema de tubulação diminui.

O efeito em cadeia dessa área ocupada menor é onde se obtém a verdadeira economia. Como as tubulações isoladas são menores e mais leves, as estruturas de suporte que as sustentam não precisam ser nem de longe tão pesadas. Nesse mesmo projeto, a redução do perfil e do peso das tubulações resultou em uma economia impressionante de 1,83 toneladas de aço estrutural por metro de estrutura de suporte. Se você estiver instalando uma estrutura de suporte de tubulação de 500 metros, isso representa mais de 900 toneladas de aço estrutural que você não precisa comprar, transportar, soldar ou sustentar.

Onde o aerogel causa o maior impacto

Embora qualquer planta possa se beneficiar do aerogel, há ambientes específicos em que esse material é praticamente obrigatório.

· Refinarias e instalações petroquímicas: essas instalações estão repletas de linhas de vapor de alta temperatura, linhas de transferência de produtos e tubulações de reatores. O espaço é sempre escasso durante reformas. Quando você precisa adicionar uma nova linha, mas não há mais espaço na estrutura de tubulação existente, o perfil fino do aerogel permite encaixar a nova linha em espaços onde o isolamento tradicional simplesmente não caberia.

· Instalações flutuantes offshore de gás natural liquefeito: Em uma instalação flutuante de gás natural liquefeito, o peso e o espaço estão diretamente ligados ao custo e à estabilidade da embarcação. Cada metro quadrado do convés é planejado com precisão milimétrica. Cada quilo economizado na parte superior da embarcação aumenta a capacidade de carga e a segurança do navio. O aerogel é a escolha ideal nesse caso, pois reduz drasticamente a área ocupada pelos módulos de tubulação, ao mesmo tempo em que oferece excelente proteção contra incêndio e desempenho térmico.

Dicas práticas para a instalação de mantas de aerogel

Se você é um técnico ou supervisor se preparando para trabalhar com mantas de aerogel pela primeira vez, aqui estão algumas dicas práticas a serem lembradas:

· Controle a poeira: as mantas de aerogel soltam poeira. Ao cortá-las, elas liberam um pó fino de sílica. Ele não é tóxico como o amianto, mas resseca a pele, os olhos e a garganta. Sempre use luvas, mangas compridas, óculos de segurança e uma máscara antipoeira adequada. Eu sempre mantenho um pouco de loção hidratante à mão para a equipe, pois esse pó retira toda a umidade das mãos.

· Esqueça as facas multiuso para trabalhos grandes: embora seja possível cortar mantas de aerogel com uma faca multiuso comum, as fibras de reforço internas cegam as lâminas incrivelmente rápido. Se você tiver muitos cortes para fazer, invista em um conjunto de tesouras elétricas para serviços pesados ou em um cortador circular com rolo. Isso proporciona cortes mais precisos e evita muito cansaço nos antebraços.

· Enrole bem apertado: as mantas de aerogel são altamente flexíveis. Ao envolver um tubo, certifique-se de que o ajuste seja bem justo, sem folgas. Prenda a manta com fita de aço inoxidável ou arame antes de aplicar o revestimento externo de metal ou polímero.

· Aproveite as propriedades hidrofóbicas: Uma das melhores características práticas do aerogel é que ele é altamente hidrofóbico. Ele repele a água líquida, mas permite a passagem do vapor de água. Isso significa que, se alguma umidade conseguir penetrar sob o revestimento, ela acabará evaporando em vez de se acumular contra o tubo, reduzindo drasticamente o risco de corrosão sob o isolamento.

Conclusão

O aerogel para isolamento de tubos é, sem dúvida, mais caro por metro quadrado inicialmente do que a lã de rocha ou a fibra de vidro baratas. Mas considerar apenas o custo do material é um erro de principiante.

Quando se leva em conta a enorme economia resultante da redução do aço estrutural do suporte de tubos em 1,83 toneladas por metro, a redução de 24% no diâmetro dos tubos, a rapidez da instalação e a prevenção a longo prazo da corrosão sob o isolamento, o aerogel se paga facilmente. É uma solução altamente prática e moderna para alguns dos problemas mais antigos na tubulação da indústria pesada. Para quem deseja implementar essa tecnologia em sua próxima construção ou reforma, adquirir mantas de aerogel de alta qualidade de um fornecedor de materiais confiável, como Stanford Advanced Materials (SAM), garante que seus sistemas de tubulação terão um desempenho confiável nas próximas décadas.
