Desenvolvimento de guias de onda eletro-ópticos é acelerado com substratos de cristal de titanato de bário

Contexto do cliente

Um grupo de pesquisa de uma universidade sediada nos Estados Unidos estava desenvolvendo dispositivos eletro-ópticos e estruturas de guias de onda para testes em escala de laboratório. Seu trabalho se concentrava no titanato de bário, material escolhido devido à sua forte resposta eletro-óptica e ao comportamento dielétrico útil. A equipe já tinha um conceito claro do dispositivo. O que precisavam era de um formato de substrato que se adequasse à sua pilha de projeto e viesse acompanhado de dados de caracterização óptica utilizáveis.

Eles estavam trabalhando com um substrato de cristal de BTO com especificações de 5 × 5 × 0,5 mm e precisavam de dados de n e k para apoiar a modelagem. Esse detalhe era importante. Suas simulações de guias de onda eram sensíveis à dispersão do índice de refração e, sem um conjunto confiável de constantes ópticas, os parâmetros de projeto teriam permanecido aproximados. Durante os testes iniciais, percebemos que eles estavam tentando modelar o material usando uma combinação de valores da literatura e notas do fornecedor. Isso geralmente funciona apenas até certo ponto.

Desafio

A questão principal não era o material em si. Era a qualidade e a consistência dos dados relacionados a ele.

O titanato de bário é conhecido por seu forte desempenho eletro-óptico, mas o substrato deve ser caracterizado com precisão suficiente para o projeto prático de dispositivos. A equipe de pesquisa precisava de mais do que um cristal polido. Eles precisavam de:

· Um substrato exatamente na faixa de 5 × 5 × 0,5 mm

· Dados de constantes ópticas, incluindo os valores de n e k, adequados para modelagem de guias de onda

· Qualidade de superfície estável para manuseio óptico e integração em laboratório

· Uma opção de fornecimento que pudesse atender a pedidos repetidos caso a fase de protótipo se expandisse

Havia também uma restrição de prazo. O trabalho de simulação do dispositivo dependia da escolha do substrato. Sem dados confirmados de n e k, a equipe de modelagem não poderia concluir seu conjunto de parâmetros, e o grupo de fabricação seria forçado a adivinhar. Isso teria retardado todo o fluxo de trabalho.

Por que escolheram a SAM

A equipe entrou em contato com a Stanford Advanced Materials (SAM) porque precisava tanto do fornecimento de materiais quanto de suporte prático na parte de caracterização. Passamos anos trabalhando com materiais ópticos, substratos semicondutores e materiais cerâmicos que exigem mais do que uma simples listagem de catálogo padrão.

O que chamou a atenção deles foi nossa capacidade de fornecer o substrato e as informações de apoio sobre o material juntos. É frequentemente nesse ponto que os projetos ficam paralisados. Um fornecedor pode ter o cristal, mas não possui dados ópticos utilizáveis. Ou os dados existem, mas não se encaixam na faixa de comprimento de onda ou na geometria pretendidas.

Nossa equipe constatou que o cliente também valorizava a agilidade na resposta. Eles não estavam buscando promessas genéricas. Queriam respostas diretas sobre tolerância de espessura, formato dos dados ópticos e embalagem. A SAM conseguiu atender a esses pontos sem uma longa troca de mensagens.

Solução fornecida

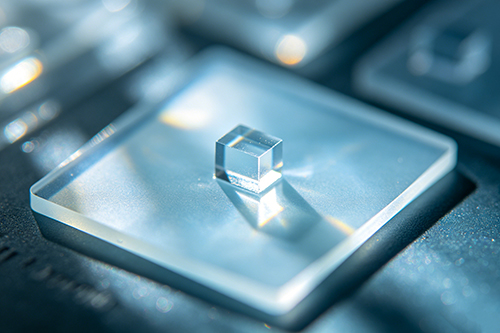

Fornecemos substratos de cristal de titanato de bário cortados em 5 × 5 × 0,5 mm, com controle dimensional mantido dentro da faixa solicitada e embalados em embalagens limpas para reduzir danos nas bordas e contaminação da superfície durante o transporte. Os cristais foram preparados para uso óptico, e fornecemos os dados n,k disponíveis em um formato que pudesse ser inserido em seu fluxo de trabalho de projeto de guias de onda.

Alguns pontos técnicos eram importantes aqui.

Primeiro, a espessura do substrato precisava permanecer próxima a 0,5 mm para que as premissas do caminho óptico na simulação continuassem válidas. Segundo, a equipe precisava de um acabamento de superfície que não introduzisse dispersão desnecessária durante a medição. Terceiro, os dados ópticos precisavam estar organizados de forma clara o suficiente para uso imediato, sem ficarem ocultos em uma ficha técnica geral do produto.

Também oferecemos orientações sobre práticas de manuseio. O BTO pode ser sensível tanto à contaminação da superfície quanto ao estresse mecânico durante a montagem. Isso sugeriu um ajuste simples, mas importante: a equipe deveria minimizar o retrabalho entre a medição e a configuração do dispositivo de fixação. Parece algo menor. Na prática, isso economizou tempo.

SAM coordenou o pedido por meio de nossa cadeia de suprimentos global e confirmou a embalagem com separação protetora para reduzir lascas nos cantos. Para um laboratório de pesquisa, esse tipo de detalhe pode ser tão importante quanto a própria especificação do cristal.

Resultados e impacto

O cliente conseguiu avançar com o projeto do guia de onda sem precisar esperar pela caracterização externa do material. Sua equipe de modelagem utilizou os dados n,k para refinar o contraste de índice esperado e atualizar as premissas da pilha de dispositivos. Isso reduziu as suposições durante a revisão do layout.

Alguns resultados práticos se destacaram:

· O tamanho do substrato se encaixou no suporte do protótipo sem a necessidade de usinagem secundária

· As constantes ópticas proporcionaram à equipe de simulação um ponto de partida viável para o projeto do guia de onda

· O laboratório evitou atrasos causados por documentação incompleta dos materiais

· A qualidade da embalagem reduziu as perdas relacionadas ao manuseio na chegada

Não foi uma história dramática, e isso costuma ser um bom sinal no fornecimento de materiais. O material chegou, os dados eram úteis e a equipe de pesquisa conseguiu manter seu cronograma intacto. Nossa equipe observou o mesmo padrão em projetos ópticos anteriores: quando o substrato e os dados estão alinhados desde o início, o restante do fluxo de trabalho se torna muito menos irregular.

Principais conclusões

O trabalho com dispositivos eletro-ópticos geralmente depende de detalhes que são fáceis de subestimar. Um substrato de cristal de titanato de bário é apenas parte dos requisitos. As constantes ópticas, o controle de espessura e as condições de manuseio determinam se o material é imediatamente útil no projeto e nos testes.

Este projeto demonstrou a importância de definir corretamente o formato do material antes do início da fabricação. A Stanford Advanced Materials (SAM) apoiou o cliente com substratos BTO, dados ópticos e controles práticos de embalagem, o que ajudou a equipe a manter o ritmo na modelagem do guia de onda. Para laboratórios e desenvolvedores de dispositivos que trabalham com materiais ópticos, esse tipo de apoio pode eliminar uma quantidade surpreendente de atritos.

Ainda observamos o mesmo em projetos semelhantes. Se o substrato chegar pronto para análise, a equipe de engenharia pode se concentrar no dispositivo.
