Kit de amostras de faixas marcadoras com platina, platina-irídio, tântalo e ouro para avaliação de dispositivos radiopacos

Contexto do cliente

Uma equipe de dispositivos médicos na Coreia do Sul estava trabalhando em um produto baseado em cateter que dependia de faixas marcadoras para o posicionamento radiopaco. A equipe ainda estava na fase de seleção de materiais. Eles ainda não haviam definido a liga final e não queriam dar um palpite.

Precisavam comparar platina (Pt), platina-irídio (Pt-Ir), tântalo (Ta) e ouro (Au) sob a mesma configuração de inspeção. Mesmo diâmetro. Mesma espessura. Mesma geometria de visualização. Se as peças não fossem dimensionalmente compatíveis, os dados de visibilidade ficariam confusos. Eles já tinham enfrentado isso o suficiente nos primeiros trabalhos de bancada.

Desafio

A principal dor de cabeça era simples de explicar e irritante de resolver: as faixas marcadoras precisavam ser comparadas em condições equivalentes, e isso significava controlar rigorosamente a espessura em quatro materiais diferentes. Uma faixa que seja mesmo ligeiramente mais espessa pode parecer mais visível na fluoroscopia, mesmo quando a própria liga não apresenta um desempenho muito melhor. Isso pode levar a escolha do material na direção errada.

Eles haviam testado algumas amostras isoladas primeiro. As peças de ouro pareciam mais brilhantes em uma configuração; depois, as peças de tântalo ficaram melhores após uma pequena alteração na exposição. A equipe continuava fazendo a mesma pergunta. O material era realmente melhor, ou a geometria estava distorcendo o resultado? Nós nunca chegamos a uma conclusão definitiva nessa rodada de testes. O ajuste do furo em um dos conjuntos também estava um pouco errado, e isso foi o suficiente para confundir a comparação.

A questão da espessura era mais séria do que parecia. Eram amostras iniciais, não anéis de produção, mas os dados ainda precisavam ser defensáveis. Se a amostra de Pt-Ir ficasse em torno de 0,20 mm e a amostra de Ta ficasse um pouco acima disso, a comparação de radiopacidade ficaria comprometida. O mesmo valia para o comprimento do corte. Algumas décimas de milímetro não pareciam algo dramático no papel. No laboratório, isso alterava o contraste aparente o suficiente para gerar discussões.

O prazo de entrega também era importante. Eles não queriam esperar várias semanas por pedidos separados de protótipos apenas para descobrir que uma liga era muito macia, ou que outra era mais cara do que o necessário. O ouro era visualmente atraente, mas o perfil de custo era difícil de ignorar. A platina tinha a radiopacidade que eles buscavam, mas os aspectos econômicos não eram favoráveis para uma grande produção em série. O Pt-Ir oferecia um equilíbrio melhor, mas eles ainda precisavam de dados comparativos reais antes de se comprometerem. O Ta era outro candidato. Denso, visível e mais barato que o Pt. Ele também trazia suas próprias peculiaridades de processamento. Durante o manuseio inicial, uma das peças de teste sofreu uma leve curvatura durante o carregamento no dispositivo de fixação. Nada grave, mas o suficiente para lembrar a todos que o formato da amostra é importante.

Houve também um pequeno problema de encaixe no dispositivo de teste. Um suporte foi fabricado para uma largura de faixa diferente, de modo que a primeira verificação manual demorou mais do que o esperado. Nosso equipamento de inspeção ficou fora de serviço por um dia, então algumas amostras foram verificadas manualmente. Isso, na verdade, deu uma noção melhor da variação. A equipe pôde perceber quanto do contraste vinha da liga e quanto vinha da preparação da amostra. Foi um pouco confuso. Esse era o objetivo.

Por que escolheram a SAM

Eles precisavam de um fornecedor que pudesse enviar vários materiais com dimensões padronizadas, não apenas matéria-prima. A Stanford Advanced Materials (SAM) conseguiu fornecer um kit de amostras com a mesma espessura e tamanho de corte para Pt, Pt-10%Ir, Ta e Au, juntamente com as especificações e certificação dos materiais. Isso reduziu o risco de comparar amostras diferentes.

A documentação foi fundamental. Para um programa de dispositivos médicos em fase inicial, a documentação rastreável não é mero detalhe. Ela evita que a equipe tenha que refazer as verificações de materiais toda vez que um novo lote chega. Além disso, facilita muito a revisão interna quando o produto avança para as etapas de aquisição e qualificação.

Solução fornecida

SAM forneceu um kit de amostras de faixas marcadoras de vários materiais, desenvolvido com base na comparação direta. O ponto-chave não eram apenas as ligas em si. Era a consistência da geometria das amostras. As faixas foram preparadas com a mesma espessura e cortadas nas mesmas dimensões para que a equipe pudesse avaliar a visibilidade radiopaca nas mesmas condições de imagem.

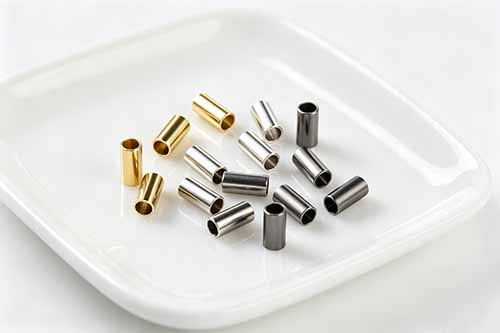

O kit incluía platina (Pt), platina com 10% de irídio (Pt-10%Ir), tântalo (Ta) e ouro (Au). Cada amostra vinha acompanhada de especificações do material e certificação. Isso proporcionou ao cliente um conjunto de referência claro para testes de laboratório. Eles podiam alinhar as faixas lado a lado e observar o que realmente estava acontecendo na tela.

Recomendamos que eles ficassem atentos ao custo. A platina foi a que apresentou melhor desempenho em termos de visibilidade em algumas das verificações iniciais, mas também foi a mais difícil de justificar para um lançamento em produção em larga escala. Pt-Ir parecia uma opção mais equilibrada. O Ta era atraente em termos de custo e radiopacidade, embora a equipe tenha observado uma resposta de conformação ligeiramente diferente durante o manuseio. Nada de surpreendente nisso, mas significava que eles precisariam acompanhar o processo de conformação posterior caso o escolhessem.

Resultados e impacto

A equipe obteve o que precisava: um conjunto prático de comparação em vez de uma pilha de protótipos mal combinados. O trabalho de análise de imagens lado a lado tornou-se muito mais fácil de interpretar. A escolha do material não estava mais sendo distorcida pela variação das amostras.

Eles conseguiram restringir as opções sem precisar encomendar quantidades de produção completas para cada candidato. Isso reduziu o custo de desenvolvimento e encurtou o ciclo de seleção de materiais. O pacote de certificação também ajudou a equipe de revisão interna a avançar mais rapidamente nas verificações da documentação.

Uma pequena questão permaneceu. As amostras de ouro ainda pareciam excelentes nos testes de visibilidade, e isso as manteve em discussão por mais tempo do que o esperado. O custo ainda era o problema. Ainda estamos observando como o material selecionado se comporta na próxima etapa dos testes de conformação, especialmente quanto às marcas na superfície após o contato com o dispositivo de fixação. Não é um impedimento para o negócio, mas ainda não está totalmente resolvido.

Se o seu programa estiver na mesma fase, também pode ser útil examinar tópicos relacionados, como a colagem da faixa marcadora e o controle dimensional dos componentes do cateter.

Principais conclusões

Quando um dispositivo depende do posicionamento radiopaco, a geometria da amostra é quase tão importante quanto a escolha do material. Se a espessura mudar, os dados de visibilidade mudam junto.

Um kit combinado é um ponto de partida melhor do que encomendar amostras isoladas. Isso mantém os testes comparativos imparciais e evita muitos debates internos posteriormente.

Para esse tipo de trabalho, a documentação faz parte do produto. As especificações e a certificação do material podem economizar tempo muito antes do início da produção. E quando a equipe está equilibrando visibilidade, biocompatibilidade, comportamento de conformação e custo, um fornecedor como a SAM torna o processo de seleção menos complicado.
