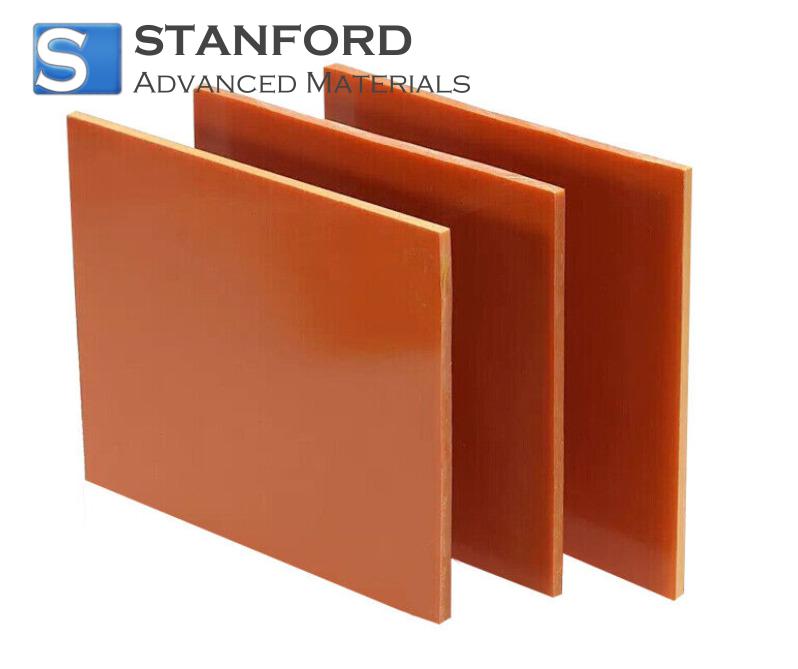

Descrição do laminado de tecido de vidro epóxi-fenólico 3240
O laminado de tecido de vidro epóxi-fenólico 3240 é fabricado por prensagem a quente de tecido de vidro E sem álcalis impregnado com resinas epóxi e fenólicas. Esse painel composto tem uma estrutura compacta, com uma densidade de aproximadamente 1,8-2,0 g/cm³ e excelente resistência à umidade (absorção de água ≤ 0,5%). Ele apresenta excelente resistência mecânica, incluindo resistência à flexão perpendicular ao laminado ≥ 340 MPa, resistência à compressão ≥ 350 MPa, resistência à tração ≥ 200 MPa e excelente desempenho de impacto (impacto Charpy ≥ 33 kJ/m² para métodos suportados e ≥ 34 kJ/m² para métodos cantilever). Sua resistência ao cisalhamento atinge ≥ 30 MPa. Eletricamente, ele oferece alta capacidade de isolamento: a resistência dielétrica perpendicular à placa excede 14,2 kV/mm a 1 mm de espessura em óleo a 90 ± 2 °C, com tensão de ruptura paralela acima de 35 kV sob as mesmas condições. O baixo fator de perda dielétrica (≤ 0,04 a 50 Hz) e a alta resistência de isolamento (≥ 5×10¹² Ω normalmente, ≥ 5×10¹⁰ Ω após 24 horas de imersão em água) garantem um desempenho elétrico estável. Essas características se combinam para dar ao laminado 3240 excelente resistência ao calor, rigidez e comportamento dielétrico consistente, mesmo em ambientes úmidos ou imersão em óleo de transformador.
Aplicações do laminado de tecido de vidro epóxi-fenólico 3240
Resistência ao calor e à umidade: projetado a partir de tecido de vidro E sem álcalis prensado com resinas epóxi e fenólicas, ele resiste à absorção de umidade e mantém o desempenho mesmo quando submerso em óleo de transformador ou exposto a condições úmidas.
Alta resistência mecânica: Oferece excelente resistência à flexão, à tração, à compressão e ao cisalhamento, além de excelente resistência ao impacto, garantindo durabilidade sob estresse.
Isolamento elétrico excepcional: apresenta desempenho dielétrico robusto, com altas tensões de ruptura perpendiculares e paralelas ao laminado, além de baixa perda dielétrica em uma faixa de frequências.
Estabilidade térmica: Classificado até 130°C (Classe B/F), permanece estruturalmente sólido e eletricamente estável sob temperaturas moderadas a elevadas.
Rigidez dimensional: Oferece espessura consistente, absorção mínima de água e baixo encolhimento, resultando em um comportamento dimensional estável sob condições variadas.
Embalagem do laminado de tecido de vidro epóxi-fenólico 3240
Nossos produtos são embalados em caixas de papelão personalizadas de vários tamanhos com base nas dimensões do material. Os itens pequenos são embalados com segurança em caixas de PP, enquanto os itens maiores são colocados em caixas de madeira personalizadas. Asseguramos o cumprimento rigoroso da personalização da embalagem e o uso de materiais de amortecimento adequados para proporcionar a proteção ideal durante o transporte.
Embalagem: Caixa de papelão, caixa de madeira ou personalizada.
Por favor, examine os detalhes da embalagem fornecidos para sua referência.
Processo de fabricação
1)Método de teste
(1)Análise da composição química - Verificada por meio de técnicas como GDMS ou XRF para garantir a conformidade com os requisitos de pureza.
(2)Teste de propriedades mecânicas - Inclui testes de resistência à tração, resistência ao escoamento e alongamento para avaliar o desempenho do material.
(3)Inspeção dimensional - Mede a espessura, a largura e o comprimento para garantir a aderência às tolerâncias especificadas.
(4)Inspeção da qualidade da superfície - Verifica se há defeitos como arranhões, rachaduras ou inclusões por meio de exame visual e ultrassônico.
(5)Teste de dureza - Determina a dureza do material para confirmar a uniformidade e a confiabilidade mecânica.
Consulte os procedimentos de testedo SAM para obter informações detalhadas.
Perguntas frequentes sobre o laminado de tecido de vidro epóxi-fenólico 3240
Q1. Qual é a principal vantagem do 3240 em relação aos laminados epóxi padrão?
É a mistura de resina fenólica, que oferece melhor resistência ao calor (até 130°C) e é mais barata do que os laminados epóxi puros. Perfeito para espaçadores de barramentos ou peças de transformadores em que o custo é importante, mas o desempenho não pode ser comprometido.
Q2. Posso usar esse material em painéis de distribuição externos?
Sim, mas vede as bordas. O tecido de vidro resiste à umidade, mas as bordas não vedadas incham se não forem vedadas. Recomendamos a vedação de bordas com epóxi para instalações externas.
Q3. Qual é o nível de rigidez que pode ser usinado sem delaminação?
Mantém tolerâncias de ±0,15 mm com ferramentas de metal duro. Evite velocidades de perfuração acima de 15.000 RPM - a resina fenólica carboniza se for superaquecida. Use líquido de arrefecimento para fendas abaixo de 3 mm.
Informações relacionadas
1.métodos comuns de preparação
Olaminadodetecido de vidroepóxi-fenólico3240é produzido por meio da impregnação completa detecidode vidroEsemálcaliscom uma mistura cuidadosamente formulada de resinas epóxi e fenólicas, curando-o parcialmente até umestadosemissólido(estágioB) e, em seguida, colocando várias folhas em camadas e aplicando calor e pressão precisos em uma prensaquentepara curar totalmente e densificar o composto em umafolharígida de altadensidadecom propriedades mecânicas, térmicas e elétricas excepcionais.
