Faixas marcadoras de platina-irídio para posicionamento de cateteres e fios-guia: controle dimensional rigoroso sob condições re
Contexto do cliente

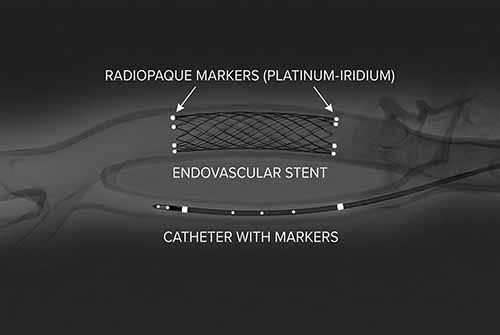

Um fabricante de dispositivos médicos estava produzindo conjuntos de cateteres e fios-guia que precisavam de marcadores radiopacos próximos à extremidade distal. As peças eram pequenas. O empilhamento era extremamente exigente. Eles estavam utilizando faixas marcadoras de platina-irídio (Pt/Ir), pois a liga oferece a radiopacidade e a resistência à corrosão necessárias em sistemas implantáveis de longo prazo.
A geometria alvo era simples no papel: diâmetro externo (OD) de 0,144" ±0,001", diâmetro interno (ID) de 0,139" ±0,001" e comprimento de 0,045" ±0,002". Na oficina, a situação era menos organizada. A faixa precisava ser crimpada com precisão no eixo, percorrer a vasculatura sem emperrar e permanecer no lugar após a implantação. Nada de extraordinário. Apenas muitas coisas que precisavam estar certas ao mesmo tempo.
Desafio
Sempre voltávamos à mesma questão: um pequeno desvio dimensional estava se transformando em um problema de retenção. A faixa apresentava apenas cerca de 0,005" de diferença radial entre o diâmetro externo (OD) e o diâmetro interno (ID), de modo que uma variação na espessura da parede de aproximadamente 0,0005" começou a se manifestar rapidamente nos dados de força de crimpagem. Um lote se encaixava corretamente. O lote seguinte era crimpado de forma irregular e deixava uma leve assimetria. Essa assimetria era suficiente para levantar preocupações sobre migração ou descolamento após ciclos de uso.
A primeira hipótese foi o desgaste das ferramentas. Uma suposição razoável. A dureza do material ficava em torno de HV 200, e o Pt/Ir não perdoa quando a aresta de corte começa a ficar cega. Apareceram rebarbas em algumas amostras iniciais, especialmente na borda interna. Ajustamos o percurso da ferramenta e alteramos a passagem de acabamento. As rebarbas melhoraram. A variação na retenção, não.
Então, começamos a examinar a superfície. A equipe enfrentava um problema de encaixe que, à primeira vista, parecia simples, mas a força de inserção ainda era maior do que o esperado em algumas montagens. A rugosidade da superfície estava ultrapassando 0,8 µm Ra em alguns pontos. Nada dramático. Apenas o suficiente para fazer com que o cateter parecesse emperrado durante o rastreamento simulado. Alguém culpou o lubrificante. Outro culpou o acabamento do mandril. Tentamos as duas opções. O atrito persistiu.
Honestamente, esperávamos que o furo fosse a principal dor de cabeça, mas acabou sendo a combinação do acabamento do furo com a condição das bordas. Algumas faixas apresentavam danos microscópicos nas bordas, fáceis de passar despercebidos a olho nu e incômodos sob ampliação. Nada catastrófico. Ainda assim, inaceitável para um marcador implantável que precisa permanecer dentro do corpo por um longo período.
Havia outra restrição pairando sobre toda a fabricação: o prazo de entrega. A equipe queria cerca de 50 peças para P&D, mas não queria se comprometer com uma grande quantidade antes dos testes de bancada. Isso significava que o fornecedor precisava atender a uma pequena tiragem sem tratar o trabalho como um incômodo. Eles também precisavam de documentação técnica que passasse por uma revisão interna de qualidade. Sem falhas na composição química. Sem suposições sobre densidade ou radiopacidade.
Tentamos uma alternativa de menor custo no início do processo. Não deu certo. A radiopacidade era mais fraca, e o comportamento de encaixe era tão inconsistente que a equipe de montagem deixou de confiar nos dados. Foi o fim dessa opção.
Por que escolheram a SAM
A equipe queria um fornecedor que pudesse manter as dimensões sem transformar o pedido em um favor especial. Stanford Advanced Materials (SAM) conseguiu cotar diretamente as tolerâncias de diâmetro externo (OD), diâmetro interno (ID) e comprimento, juntamente com bordas sem rebarbas e um acabamento superficial abaixo de 0,8 µm Ra. Mais importante ainda, eles puderam fornecer certificação completa do material com dados de composição e resultados de testes de radiopacidade, o que era essencial para o arquivo do dispositivo.
A SAM também aceitou dimensões personalizadas sem exigir um grande volume mínimo de produção. Isso manteve a fase de P&D sob controle. O cliente não estava pronto para se comprometer com o volume de produção até que a retenção do crimpamento e o comportamento de inserção estivessem estáveis. É justo.
Solução fornecida
SAM forneceu faixas marcadoras de platina-irídio (Pt/Ir) usinadas com precisão na liga 90/10, com diâmetro externo (OD) e diâmetro interno (ID) mantidos em ±0,001" e comprimento em ±0,002". As peças chegaram com bordas rebarbadas e um acabamento superficial inferior a 0,8 µm Ra, o que reduziu os empecilhos observados durante os testes de rastreamento distal.
O pacote de certificação do material foi uma parte importante da entrega. A composição foi documentada como Pt 90% ±0,5% e Ir 10% ±0,5%, juntamente com a densidade de 21,5 g/cm³ e dados de radiopacidade equivalentes a 95% do ouro puro. Para esse tipo de componente, essa documentação não era apenas uma formalidade. Ela forneceu à equipe de qualidade algo concreto para basear a inspeção de recebimento e a qualificação do lote.
Um detalhe que preocupava o cliente era o controle geométrico em torno da seção da parede. A contribuição da SAM no projeto para fabricação ajudou a evitar um perfil de crimpagem excessivamente apertado, o que teria elevado demais a força de montagem. Eles tiveram que aceitar uma pequena concessão: a primeira geometria de produção foi mantida um pouco conservadora no raio da borda para que as bandas fossem crimpadas de forma confiável. Isso deixou a borda um pouco menos nítida visualmente do que o esboço do projeto mostrava. Ninguém gostou disso. Os dados dos testes foram melhores, então o esboço perdeu.
Resultados e impacto
O primeiro lote validado foi montado de forma mais consistente. A força de crimpagem permaneceu dentro da faixa esperada, e as verificações de retenção não mostraram mais a mesma variação incomum entre as peças. A equipe de cateteres também observou um deslocamento distal mais suave ao longo do circuito de teste, com menos casos de emperramento nas curvas.
O acabamento da superfície continuou sendo acompanhado de perto. Ainda não temos 100% de certeza do motivo pelo qual uma amostra inicial apresentou uma textura visual ligeiramente diferente das demais. Isso não alterou a função, mas manteve a equipe de inspeção em alerta. Esse tipo de coisa não é ignorado em uma fabricação de produtos médicos.
A maior conquista foi a estabilidade do processo. O cliente não precisava mais ficar verificando novamente cada lote pequeno apenas para garantir que as faixas estivessem dimensionalmente corretas. Isso encurtou o ciclo de inspeção de entrada e proporcionou um caminho mais tranquilo para a liberação para produção.
Principais conclusões
As faixas marcadoras de platina-irídio parecem simples. Mas não são. Nessa escala, algumas décimas de milésimo podem alterar o comportamento da montagem, a retenção e a sensação de acompanhamento.
A dureza do material, o estado das bordas e a consistência das paredes se refletem no dispositivo final. Se um desses aspectos estiver errado, o restante da fabricação começa a ser afetado pelo problema. Isso geralmente significa mais retrabalho, mais inspeção e mais tempo discutindo os dados de teste.
O cliente ainda mantinha um olho no próximo lote. É compreensível. Para marcadores implantáveis, “perto o suficiente” não é uma expressão útil.
