Substratos de carboneto de silício como modelos de alto desempenho para epitaxia por feixe molecular
Introdução
A epitaxia por feixe molecular (MBE) exige controle absoluto. Você está construindo filmes camada atômica por camada atômica e, nessa escala, mesmo uma pequena falha no modelo inicial se propagará para cima e arruinará todo o dispositivo.
As pastilhas de silício padrão não são adequadas para nitretos III-V de alto desempenho — GaN, AlGaN, AlN — porque as incompatibilidades de rede cristalina e expansão térmica são simplesmente muito graves. A tensão resultante rompe a camada em crescimento antes que ela alcance uma espessura utilizável.
É nesse momento que entra em cena o substrato de carboneto de silício. Entre os substratos comercialmente viáveis, ele oferece a compatibilidade de rede cristalina mais próxima do GaN — cerca de 3,4%, contra 17% do silício. Essa diferença é a linha que separa um dispositivo funcional de uma pastilha rachada.
Por que o carboneto de silício supera os demais para o MEB de nitretos do Grupo III-V
Para entender por que o carboneto de silício é a escolha preferida, precisamos examinar a mecânica física da interface de crescimento.
Correspondência de rede cristalina
O nitreto de gálio cristaliza em uma estrutura wurtzita com uma constante de rede de a = 3,189 Å. Já o carboneto de silício 6H possui uma constante de rede de a = 3,081 Å.
Ao calcular o desajuste, ele é de apenas cerca de 3,4%. Por que isso importa na prática? Porque, quando os átomos do filme em crescimento se alinham quase perfeitamente com os átomos do substrato, reduz-se drasticamente a densidade de deslocamentos de rosqueamento. Menos deslocamentos significam menos caminhos para vazamento elétrico e uma qualidade cristalina geral muito superior.
Compatibilidade térmica
O crescimento de nitretos é um processo quente, normalmente realizado entre 700 °C e 800 °C. O verdadeiro problema começa quando se resfria o sistema até a temperatura ambiente. Se o substrato encolher mais rápido do que a película formada, ela acabará sob alta tensão de tração.
O coeficiente de expansão térmica do carboneto de silício é muito semelhante ao do nitreto de gálio. Em comparação com o silício ou a safira, ele minimiza a tensão térmica durante o resfriamento. Na prática, isso significa que é possível crescer camadas epitaxiais espessas sem que a pastilha se curve como uma batata frita ou rache no meio.
Propriedades elétricas e térmicas
Depois que o dispositivo é fabricado, ele precisa funcionar. Dispositivos de RF de alta potência e alta frequência geram uma quantidade incrível de calor localizado. O carboneto de silício 4H tem uma condutividade térmica de aproximadamente 370 W/m·K. Ele atua como um dissipador de calor incrivelmente eficiente, retirando o calor da junção ativa.
Além disso, seu amplo intervalo de banda (3,27 eV para o politipo 4H) permite que o substrato suporte tensões operacionais muito altas sem falhar. Para dispositivos de RF nos quais se deseja minimizar as perdas parasíticas, é possível utilizar tipos semi-isolantes de carboneto de silício. Com uma resistividade superior a 1E5 ohm·cm, esses substratos proporcionam um isolamento elétrico limpo e confiável.
Especificações do substrato de carboneto de silício para epitaxia por feixe molecular
Não basta simplesmente encomendar “carboneto de silício” e esperar que ele funcione. É preciso selecionar as especificações físicas corretas para a arquitetura específica do seu dispositivo.
Seleção de polimorfos
Os dois politipos principais que você encontrará são o carboneto de silício 4H e 6H.
O 4H-SiC é o padrão moderno para eletrônica de potência e aplicações de RF de alta frequência, pois oferece maior mobilidade de elétrons. O 6H-SiC era historicamente mais comum em laboratórios de pesquisa e ainda é amplamente utilizado em muitas aplicações optoeletrônicas. Ambos os politipos podem suportar o crescimento de nitreto de gálio e nitreto de alumínio de alta qualidade, desde que a superfície seja preparada corretamente.
Orientação: no eixo versus fora do eixo
As pastilhas são cortadas em duas orientações principais:
* No eixo (0001): Essas pastilhas são cortadas diretamente ao longo do plano cristalino, oferecendo terraços amplos e atomicamente planos.
* Fora do eixo (normalmente 4° ou 8° na direção <11-20>): são cortadas com uma leve inclinação.
Na prática, os substratos fora do eixo costumam ser preferidos. A inclinação cria uma série de degraus microscópicos em escala atômica. Durante o crescimento, esses degraus guiam os átomos que chegam para se encaixarem perfeitamente em seus lugares, um processo conhecido como crescimento por fluxo em degraus. Isso reduz a nucleação 2D aleatória nos terraços planos, resultando em uma superfície final muito mais lisa, com menos defeitos.
Dopagem e condutividade
A escolha do dopagem depende inteiramente de como a corrente flui pelo seu dispositivo:
* Tipo N (condutor): Dopadas com nitrogênio, essas pastilhas apresentam uma resistividade muito baixa (0,015–0,03 ohm·cm para 4H). São essenciais para dispositivos de potência verticais, nos quais a corrente flui da parte superior do filme diretamente através do substrato até o contato traseiro.
* Semi-isolante: Normalmente dopadas com vanádio para atingir uma resistividade superior a 1E5 ohm·cm. São necessárias para transistores de RF, nos quais é preciso impedir que o sinal de alta frequência vaze para o substrato.
Preparação da superfície
As pastilhas recebidas do fabricante devem ter um acabamento de polimento químico-mecânico (CMP). O objetivo é obter uma rugosidade superficial Ra inferior a 0,1 nm.
Qualquer resíduo de óxido ou contaminação orgânica deixada na superfície antes de colocá-la na câmara prejudicará o processo. O controle preciso da composição química inicial da superfície é a única maneira de obter um crescimento limpo, camada por camada.
Preparação da superfície: a etapa crítica
Um substrato sujo é a principal causa de falhas nas operações de crescimento.
Remoção de óxido
O carboneto de silício forma naturalmente uma camada fina e resistente de óxido nativo quando exposto ao ar. Se você tentar crescer nitreto de alumínio sobre esse óxido, os átomos não conseguirão se ligar adequadamente à rede cristalina do carboneto de silício.
Para resolver isso dentro da câmara, uma técnica comum é depositar algumas monocamadas de gálio na superfície da pastilha a uma temperatura moderada e, em seguida, aquecer rapidamente o substrato para removê-lo instantaneamente. O gálio reage com o oxigênio da superfície e se evapora, deixando para trás uma reconstrução superficial imaculada e livre de oxigênio (√3 × √3) R30°. Utilizamos espectroscopia fotoelétrica de raios X (XPS) in situ para monitorar a química da superfície e garantir que todos os vestígios de oxigênio tenham sido eliminados antes de abrirmos os obturadores da fonte principal.
Obtenção de superfícies atomicamente planas
Para obter a mais alta qualidade cristalina, é necessário que o filme cresça em 2D, camada por camada, em vez de formar ilhas 3D.
Monitoramos isso em tempo real usando a difração de elétrons de alta energia por reflexão (RHEED). Ao observar as oscilações de intensidade do feixe especular da RHEED, é possível literalmente contar as camadas atômicas à medida que se formam. Se a preparação da superfície estiver correta, o padrão da RHEED apresentará linhas nítidas e brilhantes, confirmando um modelo inicial plano e bem ordenado.
Considerações sobre o crescimento por epitaxia de feixe molecular
Mesmo com um substrato perfeito, sua receita de crescimento requer um ajuste cuidadoso para controlar a transição do carboneto de silício para o filme de nitreto.
Requisitos da camada tampão
Quase nunca se cultiva nitreto de gálio diretamente sobre carboneto de silício. Em vez disso, começa-se cultivando uma fina camada tampão de nitreto de alumínio, geralmente com 40 a 50 nm de espessura, em alta temperatura (cerca de 800 °C).
Essa camada tampão atua como uma zona de transição. Ela acomoda o desajuste de rede residual e retém as deslocações de enfiamento bem na interface, impedindo que elas se desloquem para as camadas ativas do dispositivo. A qualidade dessa fina camada tampão determina a qualidade de tudo o que for cultivado sobre ela.
Condições típicas de crescimento (epitaxia por feixe molecular assistida por plasma)
Para operações típicas de MBE assistida por plasma, mantemos a temperatura do substrato entre 700 °C e 800 °C. Isso dá aos átomos que chegam energia suficiente para migrar pela superfície e encontrar seus locais adequados na rede cristalina.
Utilizamos células de efusão de fonte sólida para evaporar gálio elementar de alta pureza, enquanto uma fonte de plasma de RF decompõe o nitrogênio molecular estável em radicais de nitrogênio altamente reativos. Dependendo do equilíbrio entre o fluxo de gálio e o suprimento de nitrogênio ativo, as taxas de crescimento geralmente variam de 0,3 a 1,0 μm/h.
Abordagens com substratos híbridos
Como as pastilhas de carboneto de silício em massa são caras, os pesquisadores desenvolveram alternativas híbridas, como os modelos de carboneto de silício sobre silício (SiC-on-Si). Esses modelos permitem o crescimento de filmes espessos de nitreto de gálio sem a necessidade de camadas-tampão complexas e espessas, reduzindo o custo por pastilha. No entanto, para pesquisas altamente consistentes e livres de defeitos, a utilização de um substrato de 6H-SiC de alta qualidade com um desvio de corte de 3,5° continua sendo o padrão de excelência.
Aplicações de dispositivos possibilitadas pela epitaxia por feixe molecular de carboneto de silício
O uso do carboneto de silício como modelo inicial abriu caminho para várias categorias de dispositivos de alto desempenho.
Transistores de Alta Mobilidade Eletrônica
Os transistores de alta mobilidade eletrônica (HEMTs) de AlGaN/GaN cultivados sobre carboneto de silício são a espinha dorsal dos modernos sistemas de radar militares e aeroespaciais. Sua capacidade de manuseio de potência excede a dos antigos pHEMTs baseados em arsenieto de gálio em quase uma ordem de magnitude. A MBE assistida por plasma provou ser um caminho altamente repetível e viável para a produção desses dispositivos de RF de alta potência.
Diodos emissores de luz e lasers
Para a optoeletrônica, a alta condutividade térmica do carboneto de silício é extremamente valiosa. Diodos emissores de luz violeta (operando em torno de um comprimento de onda de 400 nm) foram cultivados com sucesso utilizando heteroestruturas duplas de AlGaN/GaN nesses modelos. Como o substrato pode ser dopado para se tornar altamente condutor, ele é ideal para dispositivos de transporte vertical, como diodos laser e fotocátodos.
Eletrônica de potência
Nos setores automotivo e industrial, os diodos Schottky de GaN sobre SiC e os MOSFETs estão substituindo os componentes de silício mais antigos em inversores de alta tensão. Esses dispositivos operam em frequências de comutação muito mais altas com perdas menores, e o substrato de carboneto de silício garante que qualquer calor residual seja rapidamente dissipado.
Ofertas da Stanford Advanced Materials
Para laboratórios de pesquisa e instalações de produção que buscam obter modelos iniciais confiáveis, Stanford Advanced Materials (SAM) fornece substratos de alta qualidade adaptados para esses processos epitaxiais precisos. Sua série de wafers de carboneto de silício CY2175 é preparada especificamente para atender às rigorosas exigências da epitaxia por feixe molecular.
|
Especificações |
Detalhes |
|
Produto |

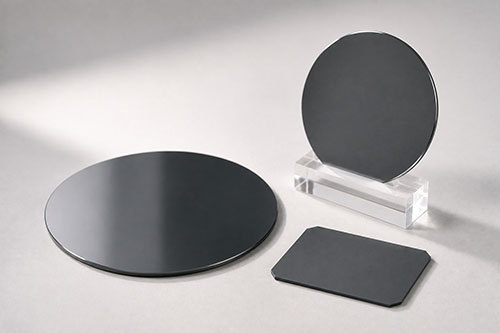

Wafer de carboneto de silício CY2175 |
|
Polimorfo |
4H ou 6H |
|
Orientação |
No eixo (0001) ou fora do eixo (4° na direção de <11-20>) |
|
Condutividade |
Tipo N (dopado com $N_2$) ou semi-isolante (dopado com V) |
|
Resistividade (4H-N) |
0,015–0,03 ohm·cm |
|
Resistividade (SI) |
>1E5 ohm·cm |
|
Diâmetro |
1"–12" |
|
Espessura |
260–500 $\mu$m |
|
Superfície |
Polimento CMP (um ou dois lados), Ra <0,1 nm |
|
TTV |
≤15 μm |
|
Grau |
Produção ou pesquisa |
|
Aplicações |
Epitaxia de GaN, dispositivos de RF, eletrônica de potência, optoeletrônica |
Conclusão
O carboneto de silício é a principal opção de substrato para o crescimento de nitretos do grupo III-V por meio da epitaxia por feixe molecular, devido à sua compatibilidade de rede cristalina e excelente condutividade térmica. A seleção do politipo correto (4H vs. 6H), da orientação cristalina e do nível de dopagem é crucial para atender à arquitetura do dispositivo alvo. Uma preparação rigorosa da superfície, incluindo a remoção in situ de óxido e a obtenção de uma superfície inicial atomicamente plana, é necessária para garantir um modo de crescimento 2D limpo, enquanto uma fina camada tampão de nitreto de alumínio, crescida a aproximadamente 800 °C, é essencial para minimizar as dislocações de fio nas camadas ativas de nitreto de gálio. Para pesquisadores e engenheiros de produção, pastilhas de carboneto de silício de alta qualidade estão disponíveis em diversos politipos, orientações e configurações de dopagem para atender a várias escalas de aplicação.
