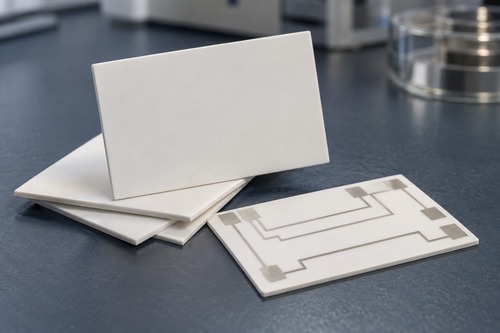

Substratos cerâmicos de alumina: 96% x 99,6% — qual você deve escolher?
Introdução
A escolha entre alumina de 96% e 99,6% geralmente não se resume a uma questão de um tipo ser “bom” e o outro “premium”. Trata-se de determinar qual margem térmica, mecânica, dimensional e de custo a aplicação realmente necessita. Ambos os tipos mantêm as principais vantagens que fazem da alumina um substrato cerâmico padrão: isolamento elétrico, processo de fabricação maduro, estabilidade química e compatibilidade com os métodos comuns de metalização.
Resposta rápida: use alumina de 96% quando custo, processo maduro e desempenho geral adequado forem as prioridades. Opte pela alumina de 99,6% quando o projeto se beneficiar de condutividade térmica, resistência e pureza um pouco maiores, ou de um controle mais rigoroso do material.
O que muda quando a pureza da alumina aumenta?
Os valores representativos são de cerca de 24 W/m·K para a alumina a 96% e de cerca de 28 W/m·K para a alumina a 99,6%, com a resistência à flexão representativa aumentando de aproximadamente 350 para 450 MPa. O grau de maior pureza contém menos fase vítrea ou secundária, o que pode melhorar o transporte de calor e a consistência mecânica.
A diferença é significativa, mas não se trata do mesmo tipo de salto que ocorre ao passar da alumina para o AlN. Se um projeto for fundamentalmente limitado pela resistência térmica da cerâmica, aumentar a pureza pode proporcionar uma melhoria incremental, enquanto o AlN altera completamente a classe de condutividade. Essa distinção ajuda a evitar o gasto com pureza quando a real necessidade é um material diferente.
| Fator | 96% de Al₂O₃ | 99,6% de Al₂O₃ | Significado do projeto |
|---|---|---|---|
| Condutividade térmica | ~24 W/m·K | ~28 W/m·K | Uma maior pureza proporciona um ganho térmico modesto. |
| Resistência à flexão | ~350 MPa | ~450 MPa | Uma pureza mais elevada pode proporcionar maior margem mecânica. |
| Custo | Mais baixo | Mais alto | Utilize a maior pureza quando ela atender a uma necessidade real. |
| Maturidade do processo | Excelente | Excelente | Ambas são cerâmicas técnicas consolidadas. |
| Metalização | DBC / AMB / filme espesso / DPC | DBC / AMB / filme espesso / DPC | A escolha do processo depende da aplicação. |
Quando a alumina a 96% é a melhor opção de engenharia
A alumina a 96% costuma ser a base sensata para eletrônica de potência industrial, aquecedores, sensores e outras aplicações em que a condutividade térmica não é o principal gargalo. Ela combina baixo custo de material com processos maduros de fabricação e metalização. Em um substrato de potência DBC, por exemplo, o caminho térmico total também inclui cobre, solda, interfaces, placa de base, TIM e resfriamento. Se essas camadas forem predominantes, um pequeno aumento na condutividade da cerâmica pode ter impacto limitado no sistema.
É por isso que um projeto com foco no custo deve partir de um orçamento térmico, em vez de uma meta de pureza. Se a alumina a 96% já mantém o dispositivo abaixo de seu limite de temperatura com margem elétrica e mecânica suficiente, especificar um grau mais alto pode não agregar valor significativo.
Quando vale a pena considerar a alumina a 99,6%
A alumina a 99,6% torna-se mais atraente quando o projeto está próximo do limite térmico ou mecânico, mas não justifica a mudança para AlN ou Si₃N₄. A maior pureza também pode ser relevante quando a contaminação, a qualidade da superfície, o comportamento dielétrico ou a consistência do processo são importantes, embora esses requisitos devam estar vinculados às especificações reais do produto, em vez de serem presumidos apenas com base na pureza.
Um erro comum é tratar a pureza como um indicador universal de qualidade. A pureza é apenas uma variável. Densidade, tamanho de grão, porosidade, acabamento superficial, planicidade, danos de usinagem e qualidade da metalização podem ser tão importantes quanto para o substrato acabado.
A pureza não substitui a espessura e a seleção da metalização
A resistência de condução da cerâmica ainda é determinada pela espessura dividida pela condutividade térmica e pela área. Uma peça mais fina de alumina a 96%, portanto, pode ter menor resistência do corpo cerâmico do que uma peça muito mais espessa de 99,6%. O isolamento elétrico e o manuseio mecânico podem limitar o quão fino o substrato pode ser; portanto, a pureza e a espessura precisam ser otimizadas em conjunto.
A metalização é outra dimensão independente. O DBC continua sendo uma opção madura para circuitos de potência com cobre espesso. O DPC é escolhido para geometrias mais finas. O AMB é selecionado quando a confiabilidade da ligação o justifica. A pureza da alumina, por si só, não determina o processo.
Uma lista de verificação simples para a seleção
- Comece pela carga térmica necessária e pelo aumento de temperatura permitido.
- Verifique se a resistência térmica do corpo cerâmico é realmente significativa na pilha completa.
- Defina os requisitos de tensão, espessura, resistência, planicidade e acabamento superficial.
- Compare o benefício incremental da alumina a 99,6% com a mudança mais significativa de material para AlN, caso o calor seja a verdadeira limitação.
- Solicite propriedades medidas em nível de produção, em vez de confiar apenas em um rótulo genérico de pureza.
Stanford Advanced Materials (SAM) pode usar o desenho, a pureza alvo, a espessura, o acabamento superficial e os requisitos de metalização para restringir o tipo prático de alumina, em vez de tratar 99,6% como um upgrade automático.
Dica para solicitação de cotação: envie a temperatura de operação, a carga térmica, a tensão, as dimensões do substrato, a espessura, o acabamento superficial e o método de metalização. Essas informações são mais úteis do que apenas a pureza.
Acesse o Formulário de Consulta →
Referências
1. A. Ben Kabaar et al., “Caracterização de materiais e suas interfaces em um substrato de cobre com ligação direta para aplicações em eletrônica de potência”, Microelectronics Reliability, 79, 288–296, 2017. DOI: 10.1016/j.microrel.2017.06.001. Fonte
2. J. Schulz-Harder, “Vantagens e novos desenvolvimentos de substratos de cobre com ligação direta”, Microelectronics Reliability, 43(3), 359–365, 2003. DOI: 10.1016/S0026-2714(02)00343-8. Fonte
