Cultivo de cristais de carboneto de silício por transporte físico de vapor: processo, parâmetros e aplicações
Introdução
O carboneto de silício (SiC) é um dos materiais mais duros e termicamente estáveis que se pode colocar em uma câmara de semicondutores. Sua ampla banda proibida, excelente condutividade térmica e alto campo elétrico de ruptura permitem que ele opere em ambientes adversos que facilmente degradariam o silício padrão. Mas extrair um monocristal de SiC de um forno? Essa não é uma tarefa fácil.
Embora existam vários métodos de crescimento — incluindo a deposição química de vapor (CVD) e a epitaxia em fase líquida (LPE) —, o transporte físico de vapor (PVT) continua sendo o principal método utilizado na indústria. Atualmente, é o método mais maduro, estável e prático para a fabricação de monocristais de carboneto de silício.
Por que confiamos no PVT? Em termos simples, ele nos proporciona uma taxa de crescimento altamente respeitável — normalmente entre 0,24 e 0,5 milímetros por hora —, ao mesmo tempo em que mantém excelente qualidade do cristal. Além disso, é altamente escalável. A transição de wafers de 4 ou 6 polegadas para os padrões mais recentes de 8 polegadas seria quase impossível em um ambiente de produção sem a estabilidade inerente a esse processo.

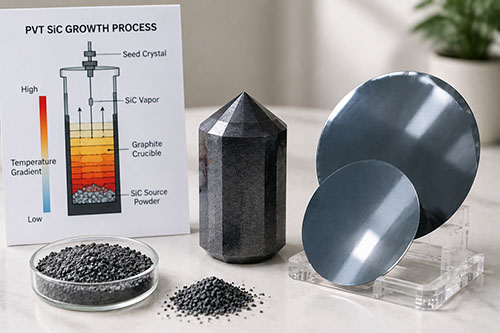

O mecanismo central do transporte físico de vapor
Pense no PVT como um processo de destilação em alta temperatura e altamente controlado dentro de um cadinho fechado. Ele se baseia em um conceito muito simples: sublimação e recristalização do material. Na prática, o processo se desenrola em três etapas distintas:
· Sublimação da fonte: Colocamos pó de carboneto de silício de alta pureza no fundo de um cadinho de grafite. Em seguida, elevamos bastante a temperatura, geralmente entre 2.100 °C e 2.400 °C. Nessas temperaturas extremas, o pó não derrete — ele se sublima. Ele se transforma diretamente em espécies gasosas, principalmente silício (Si), carboneto de dissilício (Si₂C) e dicarboneto de silício (SiC₂).
· Transporte de vapor: Estabelecemos um gradiente de temperatura entre o fundo quente do cadinho (onde o pó está se sublimando) e a parte superior mais fria (onde montamos um cristal semente). Essa diferença de temperatura fica normalmente entre 50 °C e 200 °C. Esse gradiente atua como a principal força motriz, levando as espécies gasosas de silício e carbono a migrarem para cima, em direção ao cristal semente.
· Recristalização do cristal semente: Quando esses gases atingem o cristal semente mais frio, eles se tornam supersaturados e começam a se depositar. O gás se recristaliza sobre o cristal semente, formando um lingote monocristalino, camada atômica por camada atômica. A qualidade e a orientação do cristal semente são fundamentais aqui, pois determinam o polimorfo final — geralmente 4H-SiC ou 6H-SiC — do cristal em crescimento.
Parâmetros críticos do processo
O crescimento do carboneto de silício é um ato de equilíbrio. Basta ajustar um parâmetro ligeiramente fora do ideal para obter inclusões de politipos, rachaduras ou um cristal que se pareça mais com carvão do que com uma pastilha semicondutora.
Campo de temperatura
O campo de temperatura é sua principal alavanca. É preciso gerenciar os gradientes de temperatura axiais e radiais com extremo cuidado.
O gradiente axial — a queda de temperatura do pó de origem até o cristal semente — é o que impulsiona o transporte de massa. Se você definir um valor muito baixo, o crescimento estagna. Se você defini-lo alto demais, o crescimento ocorre rápido demais e introduz defeitos estruturais. Para um crescimento de alta qualidade e com poucos defeitos, geralmente buscamos um gradiente axial de 18 a 25 °C por milímetro. A temperatura do semente, por sua vez, é normalmente mantida estável entre 2.100 °C e 2.300 °C.
Depois, há o gradiente de temperatura radial, que vai do centro do cadinho até as paredes externas. Isso determina a forma da interface de crescimento. Um erro comum aqui é deixar a interface ficar plana ou côncava, o que aprisiona defeitos dentro do cristal. O ideal é uma interface levemente convexa. Essa forma empurra suavemente as dislocações e os defeitos para fora, em direção à borda do cristal, que podem ser removidos posteriormente por polimento, deixando intacto o centro de alta qualidade.
Pressão do sistema
A pressão do sistema atua como um controlador de tráfego para as espécies de gás. Durante o crescimento ativo, mantemos uma pressão baixa, geralmente na faixa de 5 a 20 mbar (aproximadamente 5 a 12 kPa).
Se você reduzir a pressão, o caminho livre médio das moléculas de gás aumenta, o que acelera a taxa de transporte. No entanto, se você baixá-la demais, corre o risco de causar um desequilíbrio na proporção silício-carbono. O silício evapora mais rapidamente do que o carbono, e operar em pressões ultrabaixas pode privar o cristal em crescimento de carbono, levando à formação de gotículas de silício na frente de crescimento. É preciso manter a pressão rigorosamente controlada para preservar a estequiometria adequada.
Cadinho e material de partida
O cadinho e as matérias-primas são onde a físico-química se encontra com a fabricação prática. Utilizamos cadinhos de grafite de alta pureza. A geometria exata, o isolamento e a espessura da parede desses cadinhos são projetados para moldar o campo térmico com precisão.
A matéria-prima inicial é o pó de carboneto de silício de alta pureza. Recomendamos um tamanho de partícula de 2 a 5 mm. Se o pó for muito fino, ele pode se aglomerar muito rapidamente ou ser espalhado pelo interior da câmara; se for muito grosso, a taxa de sublimação diminui.
Além disso, a razão molar silício/carbono (Si/C) do material de partida é ajustada com precisão, geralmente para um intervalo de 1,018 a 1,035 para 1. Esse leve excesso de silício ajuda a compensar a perda natural de silício volátil durante a operação em alta temperatura e evita a formação de politipos indesejados.
Dopagem e tipo de condução
Impurezas não intencionais podem danificar sua pastilha, mas o dopagem controlada é o que torna o material útil.
Para produzir cristais do tipo n (condutores), introduzimos gás nitrogênio na câmara durante o crescimento. Os átomos de nitrogênio substituem o carbono na rede cristalina do carboneto de silício, o que controla a concentração de elétrons livres e reduz a resistividade total da pastilha final.
Se o seu objetivo for um cristal semoisolante — essencial para aplicações de RF de alta frequência a fim de evitar perda de sinal —, utilizamos dopagem com vanádio ou técnicas avançadas de compensação de defeitos. O vanádio atua como um dopante de nível profundo, capturando portadores livres e tornando o cristal altamente resistivo.
Cristais de carboneto de silício produzidos pelo método PVT: qualidade e aplicações
Qualidade típica do cristal
Ao cortar um lingote cultivado, a primeira coisa a ser verificada é a densidade de defeitos. Os microtubos — que são essencialmente tubos ocos ou superdislocações que atravessam o cristal — costumavam ser o pesadelo da fabricação de carboneto de silício. Hoje, com parâmetros otimizados de transporte de vapor físico, alcançamos rotineiramente densidades de microtubos inferiores a 1 por centímetro quadrado.
Outras deslocações, como as de borda de rosqueamento ou as do plano basal, são normalmente mantidas na faixa de 10³–10⁴ cm⁻². Depois que o lingote é produzido e passa pelo controle de qualidade, ele é cortado com serras de fio de diamante, retificado até uma espessura precisa e finalizado com planarização químico-mecânica (CMP) para remover qualquer dano subsuperficial.
Especificações das pastilhas (CY2175 da SAM)
Na indústria, as pastilhas de linhas de alto desempenho, como a série CY2175, devem atender a critérios técnicos rígidos para serem utilizáveis em linhas de fabricação:
· Polimorfo: 4H-SiC (o mais comum para aplicações de potência) ou 6H-SiC.
· Diâmetro: Disponível a partir de 1 polegada para pesquisa especializada até 12 polegadas para produção avançada.
· Espessura: geralmente varia entre 260 e 500 micrômetros, dependendo do diâmetro da wafer.
· Acabamento da superfície: planarização químico-mecânica em ambos os lados, polida até obter um acabamento espelhado, com rugosidade superficial Ra inferior a 0,1 nanômetros.
· Doping: tipo N (condutor) ou semi-isolante.
· Orientação: (0001) no eixo ou corte fora do eixo (normalmente 4 graus na direção <11-20>) para facilitar o crescimento de camadas epitaxiais de alta qualidade.
Aplicações das pastilhas de carboneto de silício produzidas por PVT
Essas pastilhas são a base para uma ampla gama de tecnologias exigentes:
· Eletrônica de potência: são utilizadas para fabricar diodos de barreira de Schottky, MOSFETs e JFETs. Esses dispositivos são o coração dos modernos inversores de veículos elétricos (VE), carregadores de bordo e redes elétricas industriais, pois suportam altas tensões e comutam rapidamente com perda mínima de energia.
· Dispositivos de RF: O carboneto de silício semi-isolante serve como substrato perfeito para a epitaxia de nitreto de gálio (GaN). Esses transistores de alta mobilidade de elétrons (HEMTs) de GaN sobre SiC são cruciais para a infraestrutura de telecomunicações 5G e 6G e para sistemas de radar, onde dissipam calor muito melhor do que os equivalentes à base de silício.
· Substratos para epitaxia: Antes de construir um dispositivo, geralmente cultiva-se uma camada fina e ultrapura de carboneto de silício usando CVD ou epitaxia por feixe molecular (MBE) sobre a pastilha de transporte físico de vapor.
· Óptica: Devido à sua extrema estabilidade térmica e dureza, as pastilhas polidas de carboneto de silício são, por vezes, utilizadas em óptica, especificamente para espelhos de laser de alta potência e janelas industriais.
Conclusão
O crescimento do carboneto de silício é tanto uma arte quanto uma ciência. Ao longo dos anos, o transporte físico de vapor consolidou-se como padrão da indústria, pois oferece o equilíbrio perfeito entre velocidade de crescimento, qualidade cristalina e escalabilidade. Ao ajustar os campos de temperatura axial e radial, gerenciar cuidadosamente a pressão do sistema e selecionar materiais de origem ultrapuros, os fabricantes podem produzir wafers altamente confiáveis com taxas de defeitos insignificantes.
Para engenheiros e especialistas em compras que buscam substratos semicondutores confiáveis, Stanford Advanced Materials (SAM) oferece wafers de carboneto de silício de alta qualidade, produzidos por transporte físico de vapor, em vários politipos, diâmetros e configurações de dopagem. Se você precisar de especificações detalhadas ou tiver dúvidas específicas para sua próxima produção, entre em contato com a equipe técnica da empresa para encontrar a wafer ideal para sua aplicação.
