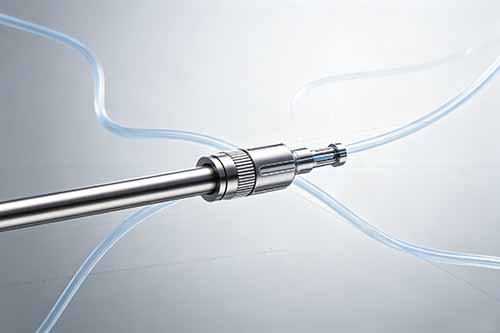

Tubo de titânio de grau médico para hastes de condução óptica: controle rigoroso do diâmetro interno e embalagem médica higiênic
Contexto do cliente
Uma empresa desenvolvedora de dispositivos médicos que trabalhava com sistemas minimamente invasivos baseados em luz precisava de tubos de titânio para um eixo de transmissão óptica. O tubo ficava dentro de um conjunto compacto, portanto, o diâmetro interno precisava permanecer aberto, reto e limpo. Pequenas variações já eram suficientes para causar problemas durante a montagem e, posteriormente, nos testes funcionais.
A especificação do material era simples no papel: tubo de titânio de grau médico, ASTM F67 Grau 3, cortado no comprimento adequado para avaliação de produção. Na prática, o tubo precisava se comportar como uma peça, não apenas como um material. A equipe estava projetando em torno de um caminho óptico interno, e qualquer desvio na espessura da parede ou na retidão aparecia imediatamente no encaixe.
Desafio
Os valores do diâmetro externo (OD) e do diâmetro interno (ID) pareciam modestos à primeira vista. Mas não eram. O diâmetro externo era de 3,4 mm com tolerância de ±0,03 mm, e o diâmetro interno era de 2,8 mm com a mesma faixa de tolerância. Isso deixava muito pouco espaço para variação assim que o componente de fibra óptica ou guia fosse introduzido. Se o diâmetro interno fosse menor do que o previsto, o elemento interno ficava preso durante a inserção. Se fosse maior, o eixo perdia rigidez e começava a se comportar de maneira muito flexível durante o manuseio.
Sempre voltávamos à questão do desvio do furo. Um lote passava no teste de encaixe a seco, mas o seguinte ficava preso na metade da inserção. A equipe inicialmente culpou as ferramentas do fio-guia. Nós também, por mais ou menos um dia. Então, o mesmo problema apareceu com um dispositivo de fixação diferente, o que apontou de volta para o tubo. O diâmetro externo ainda estava dentro da faixa, mas o comportamento do lúmen mudou o suficiente para fazer diferença.
A retidão era outra dor de cabeça. O requisito era inferior a 0,5 mm por metro, o que parece tolerável até você tentar passar seções longas por um dispositivo compacto em fase de montagem. Uma leve curvatura no tubo criava carga lateral durante a montagem. Isso aumentava o atrito. Também tornava o alinhamento visual mais difícil durante a inspeção. O equipamento de inspeção deles ficou fora de serviço por parte do dia, então alguns tubos foram verificados manualmente sobre uma mesa plana. Irritante, mas útil. Dava para sentir a variação.
A condição da superfície acrescentou outra complicação. Algumas amostras chegaram com pequenas marcas e uma linha de arrasto quase imperceptível perto de uma das extremidades. Nada dramático. Ainda assim, o suficiente para levantar dúvidas sobre a geração de partículas e se o acabamento toleraria o manuseio repetido. Eles tentaram um lubrificante interno diferente em um conjunto de teste. Não ajudou muito. A superfície ainda apresentava arranhões após os ciclos de inserção.
O prazo de entrega também era importante. O programa estava passando dos testes de bancada para uma construção piloto, e a equipe não podia esperar por várias rodadas de requalificação. Eles precisavam de um tubo que pudesse ser cortado no comprimento certo, documentado adequadamente e embalado de forma a não exigir uma etapa separada de limpeza antes da montagem. Essa parte parece simples. Geralmente não é.
Por que escolheram a SAM
Eles procuravam um fornecedor que pudesse fazer mais do que apenas citar o nome de uma liga e as dimensões nominais. Stanford Advanced Materials (SAM) podia fornecer tubos ASTM F67 Grau 3 com controle dimensional, pacote de certificação e embalagem médica já alinhados ao fluxo de trabalho do dispositivo.
A documentação era quase tão importante quanto o próprio tubo. Para uma linha de produtos médicos, a falta de dados químicos ou registros mecânicos incompletos pode interromper a produção antes mesmo de ela começar. A capacidade da SAM de fornecer relatórios de composição química, propriedades mecânicas e acabamento de superfície em um único pacote reduziu as idas e vindas com o controle de qualidade.
Havia também uma compensação prática. A equipe queria tubos longos em estoque para a prototipagem interna, mas sua área de montagem precisava apenas de comprimentos cortados mais curtos para a produção piloto. O uso de tubos cortados sob medida reduziu o desperdício e simplificou o manuseio. Isso também significou menos chances de danificar o diâmetro interno durante o corte secundário.
Solução fornecida
SAM forneceu tubos de titânio de grau médico de acordo com a norma ASTM F67 Grau 3, com controle de diâmetro externo (OD) e interno (ID) mantidos em 3,4 mm ±0,03 mm e 2,8 mm ±0,03 mm. A retidão foi mantida abaixo de 0,5 mm por metro, o que tornou o tubo muito mais fácil de passar pelos dispositivos de montagem sem exercer carga lateral no caminho óptico interno.
A certificação completa foi fornecida junto com a remessa. A equipe recebeu dados químicos indicando teor de Ti acima de 99,1%, de ferro abaixo de 0,30% e de oxigênio abaixo de 0,35%, juntamente com registros das propriedades mecânicas. Esse limite de oxigênio era importante. Quando o oxigênio aumenta no titânio, a ductilidade pode diminuir e a resposta à conformação torna-se menos previsível. Para o eixo de um dispositivo que passa por processos de conformação e manuseio, isso é mais importante do que as pessoas às vezes admitem.
SAM também forneceu um relatório de acabamento superficial, com Ra abaixo de 0,8 µm e sem marcas visíveis de corrosão ou arranhões indicados nas notas de aceitação. A opção de embalagem médica também ajudou. Sacos plásticos individuais e embalagem para sala limpa ISO Classe 7 reduziram a quantidade de retrabalho que o cliente precisava realizar antes de levar os tubos para a área de montagem.
Encontramos um pequeno problema no primeiro lote recebido. Algumas amostras apresentavam um toque ligeiramente mais áspero na borda de corte do que a equipe desejava. Isso não prejudicou o funcionamento, mas foi o suficiente para ser sinalizado. O lote seguinte chegou com melhor acabamento. Ainda estamos acompanhando a condição dessa borda nas peças mais longas.
Resultados e impacto
O cliente conseguiu utilizar o tubo em montagens-piloto sem precisar refazer o furo nem separar peças com dimensões variadas. O tempo de montagem diminuiu porque o componente interno passou pelo processo de forma mais consistente, e o controle de retidão reduziu o número de peças que precisavam ser rejeitadas na bancada.
O pacote de certificação também simplificou a revisão interna. A composição química, os dados mecânicos e o acabamento superficial já estavam disponíveis antes mesmo do encerramento do primeiro lote de produção. Isso poupou algumas rodadas de e-mails que ninguém queria ficar acompanhando.
O maior ganho prático foi provavelmente o manuseio. A embalagem para sala limpa e o formato de fornecimento cortado no comprimento certo facilitaram o transporte direto das peças para a linha de produção dos dispositivos. Menos limpeza. Menos aparas. Menos discussões sobre se um tubo estava “próximo o suficiente”. Não foi algo dramático, mas manteve a produção em andamento.
Se você estiver lidando com questões semelhantes de controle dimensional ou acabamento superficial, talvez também queira consultar nosso material relacionado sobre trefilagem de tubos de titânio e controle de tolerância de tubos médicos.
Principais conclusões
A tubulação médica de titânio raramente se resume apenas à escolha da liga. O controle do diâmetro interno, a retidão, a condição da superfície e a embalagem só aparecem mais tarde na linha de montagem, geralmente no pior momento.
Para este projeto, o ponto positivo foi a combinação de tolerâncias rigorosas de diâmetro externo (OD) e interno (ID), certificação de grau médico e embalagem limpa. A ausência de qualquer um desses fatores teria deixado o trabalho a cargo do cliente.
A configuração final não ficou perfeita. Algumas questões relacionadas ao acabamento das bordas ainda estão sendo monitoradas no próximo lote. Isso é bastante normal. Mas agora o tubo se adapta ao processo, em vez de entrar em conflito com ele.
