Faixas marcadoras de platina-irídio para prototipagem de cateteres neurovasculares: controle rigoroso do diâmetro interno (ID) e
Contexto do cliente

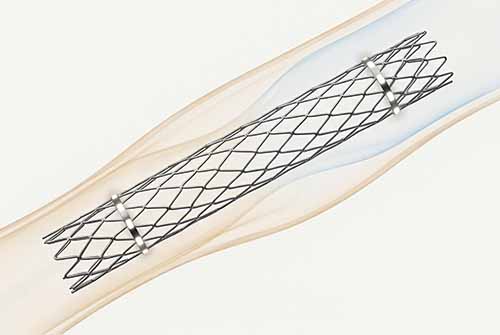

Um grupo de pesquisa de dispositivos médicos estava desenvolvendo protótipos iniciais de cateteres neurovasculares e cardiovasculares. A peça em questão era uma faixa marcadora de platina-irídio (Pt/Ir). O objetivo era simples no papel: tornar a faixa visível sob raios X, manter a haste flexível e fazer com que a faixa se encaixasse em uma arquitetura de cateter muito específica, sem atrasar a produção.
Eles estavam trabalhando na fase de protótipos. Cerca de 20 peças por vez. O suficiente para testes de ajuste, mas não o suficiente para desperdiçar em uma escolha dimensional errada. A equipe precisava de faixas marcadoras que funcionassem com paredes finas de cateter e ainda resistissem à crimpagem sem se transformarem em um colar deformado.
Desafio
A primeira questão era a geometria. A faixa marcadora precisava se encaixar em uma haste de cateter pequena, e a margem entre o diâmetro interno (DI) e o diâmetro externo (DE) era tão estreita que alguns milésimos de polegada alterariam o comportamento do conjunto. Se o DI fosse pequeno demais, a faixa se prenderia com muita força durante a crimpagem. Se fosse grande demais, ela deslizaria ou giraria durante o manuseio. Qualquer um dos casos seria um problema quando o dispositivo passasse para os testes de bancada.
Eles já haviam testado um conjunto de bandas disponível no mercado. A parede parecia boa no desenho. Na prática, a ferramenta de crimpagem achatou um lado e deixou o outro ligeiramente esticado. Formato de lágrima. Nada dramático, mas o suficiente para comprometer a concentricidade. Esperávamos que o diâmetro interno fosse o principal problema. Mas não foi. A variação do diâmetro externo apareceu primeiro, e isso fez com que a equipe voltasse à prancheta.
O trabalho com paredes finas não perdoa. Com espessura de parede entre cerca de 0,002" e 0,005", a banda pode se distorcer antes que alguém perceba isso com um paquímetro. A equipe também precisava de alta radiopacidade, o que significava que a composição era importante. Pt/10Ir, Pt/20Ir e Pt/30Ir estavam todos em discussão. Mais irídio melhora a visibilidade aos raios X e a rigidez, mas o comportamento de conformação muda. Se for muito rígida, a banda resiste ao cateter. Se for muito mole, a retenção do crimpado fica complicada.
Uma pequena complicação surgiu durante a inspeção. Seu equipamento de medição ficou fora de serviço por um dia, então as primeiras amostras foram verificadas manualmente sob um microscópio e com medidores portáteis. Isso, na verdade, ajudou. Eles perceberam pequenas diferenças de lote a lote no acabamento da superfície que teriam sido fáceis de passar despercebidas no equipamento. Nada catastrófico. Apenas variação suficiente para deixar a equipe apreensiva.
O prazo de entrega era outra restrição. O grupo precisava de peças de amostra rapidamente para testes de bancada, mas não estava pronto para se comprometer com uma produção em série completa. Eles precisavam de um fornecedor disposto a atender a pequenas quantidades sem tratar o pedido como um incômodo. Esse aspecto é mais importante do que as pessoas admitem. Um programa de protótipos pode ficar parado por uma semana por causa de um desvio de 0,001".
Por que escolheram a SAM
Eles entraram em contato com a Stanford Advanced Materials (SAM) porque a solicitação era específica e um pouco complicada. Paredes finas. Diâmetro interno/externo personalizados. Pequena quantidade. Rastreabilidade médica. Não era um pedido padrão de catálogo.
A SAM conseguiu trabalhar dentro da faixa de tamanhos necessária e oferecer opções de materiais com diferentes proporções de Pt/Ir. A equipe também buscava um fornecedor que entendesse da documentação de dispositivos médicos. O suporte às normas QSR e ISO 13485 fez parte da discussão desde o início. Nada glamoroso. Mas necessário.
Solução fornecida
SAM forneceu faixas marcadoras de platina-irídio com espessura de parede de até cerca de 0,002", juntamente com combinações personalizadas de diâmetro interno (ID) e externo (OD), dimensionadas para plataformas de cateteres que variavam aproximadamente de 2Fr a 36Fr. Isso deu à equipe de engenharia margem suficiente para adaptar a faixa ao eixo, em vez de forçar o eixo a se adaptar à faixa.
O conjunto de amostras incluía algumas opções de composição, principalmente Pt/10Ir e Pt/20Ir, para que a equipe pudesse comparar a radiopacidade com o comportamento na crimpagem. Eles não queriam se comprometer imediatamente com a opção com maior teor de irídio. Tivemos uma discussão semelhante com eles. Uma melhor visibilidade é útil, mas se a faixa se tornar mais difícil de ser moldada com precisão, o custo de montagem aumenta. Eles acabaram testando ambas as opções. Um dos lotes com menor teor de irídio apresentou melhor desempenho sob carga de crimpagem. Ainda não temos 100% de certeza do motivo pelo qual esse lote se comportou melhor. A condição da superfície pode ter sido um pouco diferente.
SAM também forneceu rastreabilidade do material, desde a matéria-prima até a inspeção final da peça. Isso reduziu o risco de lacunas na documentação posteriormente, caso o protótipo avançasse para a validação formal. A equipe foi cuidadosa quanto a isso. Eles não queriam ter que revisitar a documentação de origem depois de já terem construído iterações do dispositivo em torno de uma peça que não pudesse ser rastreada de forma clara.
Resultados e impacto
O grupo de protótipos conseguiu concluir as verificações de ajuste sem precisar reprojetar a haste do cateter em torno da faixa marcadora. As faixas mantiveram sua forma durante a crimpagem melhor do que as primeiras peças testadas, e a radiopacidade foi suficiente para a obtenção de imagens em bancada da seção distal.
O controle rigoroso do diâmetro interno (DI) e do diâmetro externo (DE) impediu que o trabalho de montagem se transformasse em adivinhação. Menos retrabalho. Menos amostras rejeitadas. A equipe ainda observou leves marcas superficiais em algumas peças após o manuseio, mas as marcas não afetaram o funcionamento. Ainda estamos acompanhando isso no próximo lote.
Para um programa de pesquisa, isso foi suficiente para levar o trabalho adiante. Não se trata de um dispositivo finalizado. Apenas um caminho mais claro para a próxima rodada de testes.
Se você estiver comparando opções de faixas marcadoras, vale a pena examinar tópicos relacionados, como o controle da radiopacidade do cateter e o comportamento de crimpagem das faixas marcadoras.
Principais conclusões
As faixas marcadoras de platina-irídio são simples de se trabalhar apenas quando as dimensões permanecem precisas e a etapa de conformação fica sob controle. Assim que a parede fica fina, pequenas variações aparecem rapidamente.
Para este projeto, o verdadeiro valor não era apenas a visibilidade aos raios X. Era conseguir uma peça que se encaixasse na haste, resistisse à crimpagem e viesse com a rastreabilidade necessária para o trabalho com dispositivos médicos. O suporte a lotes pequenos também foi importante. Programas de protótipos dependem desse tipo de flexibilidade para terem sucesso ou fracassarem.
Stanford Advanced Materials (SAM) cuidou do dimensionamento e da documentação sem forçar a equipe a assumir um compromisso de produção maior do que o necessário. Isso manteve o projeto em andamento.
