Como escolher a espessura do substrato cerâmico: equilibrando resistência térmica, tensão e confiabilidade

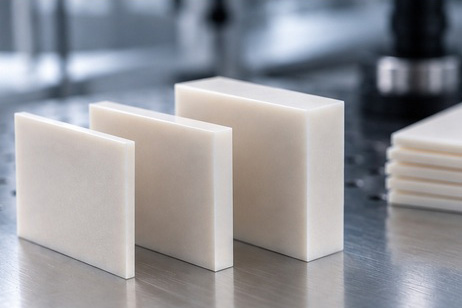

Introdução
A espessura do substrato cerâmico parece uma simples escolha dimensional, mas altera três margens de projeto diferentes ao mesmo tempo. Uma cerâmica mais fina reduz a resistência de condução. Uma cerâmica mais espessa aumenta o caminho de isolamento elétrico. Ao mesmo tempo, a confiabilidade mecânica e o rendimento de fabricação podem estabelecer um limite mínimo de espessura, especialmente para cerâmicas frágeis sob cobre espesso ou tensão de montagem.
O resultado é uma otimização em três frentes: desempenho térmico, isolamento elétrico e confiabilidade mecânica/de fabricação. A máxima “quanto mais fino, melhor” é válida apenas para a resistência de condução do corpo cerâmico, não para o substrato como um todo.
Resposta rápida: use a cerâmica mais fina que ainda atenda aos requisitos elétricos, mecânicos e de fabricação com margem adequada. Selecione a espessura juntamente com o material, a espessura do cobre, a metalização, a tensão e as condições do ciclo térmico.
Por que a cerâmica mais fina reduz a resistência de condução
Para a condução unidimensional através de uma cerâmica uniforme, a resistência térmica é R = t/(kA). A espessura t aparece diretamente no numerador; portanto, reduzir a espessura diminui a queda de temperatura através do corpo cerâmico quando a condutividade térmica k e a área de transferência de calor A permanecem as mesmas.
Considere duas camadas de AlN com a mesma área e grau de qualidade. Se uma tiver 0,635 mm de espessura e a outra 0,32 mm, a camada mais fina terá aproximadamente metade da resistência de condução da cerâmica. Esse é um benefício significativo quando a própria cerâmica é uma parte importante do caminho térmico.
Mas o sistema não se limita à cerâmica. A solda, o TIM, a resistência de contato e a estrutura de resfriamento podem igualar ou exceder a contribuição da cerâmica. Se a interface for o principal gargalo, reduzir pela metade a espessura da cerâmica não reduzirá pela metade a resistência total entre a junção e o líquido de resfriamento.
Por que a cerâmica mais espessa ajuda no projeto elétrico
A relação entre o campo de ruptura e a espessura ajuda a explicar por que uma camada isolante mais espessa geralmente suporta um caminho de tensão maior. No entanto, o campo de ruptura não é um número fixo que possa ser multiplicado pela espessura sem contexto.
O desempenho de ruptura medido depende da temperatura de teste, umidade, geometria do eletrodo, espessura, microestrutura e condição da superfície. Isso significa que a espessura correta não pode ser escolhida apenas a partir de uma tabela genérica de materiais. As condições de teste do fornecedor e a margem de segurança da aplicação são importantes.
Projetos de alta tensão, portanto, apresentam um conflito inerente: aumentar a espessura aumenta a margem elétrica, mas também aumenta a resistência de condução. Materiais com maior condutividade térmica podem absorver melhor essa desvantagem, o que é uma das razões pelas quais o AlN e o Si₃N₄ de alta condutividade térmica se tornam atraentes em módulos de alta potência e alta tensão.
A confiabilidade mecânica define o limite prático mínimo
As cerâmicas são duras, mas frágeis. Corte, esmerilhamento, perfuração e usinagem a laser podem criar lascas ou rachaduras microscópicas nas bordas, invisíveis durante uma inspeção superficial. A qualidade da usinagem é, portanto, um fator essencial de confiabilidade, especialmente para substratos muito finos.
À medida que a espessura diminui, a mesma falha ou carga de montagem consome uma parcela maior da margem mecânica restante. É nesse ponto que a escolha do material faz a diferença. O ZTA pode oferecer resistência à flexão muito maior do que a alumina padrão, com condutividade térmica semelhante. O AlN de alta resistência pode melhorar o manuseio de chapas finas, mantendo alta condutividade. O Si₃N₄ oferece a combinação mais robusta de resistência à flexão e tenacidade à fratura entre as opções de cerâmica comparadas aqui.
Em outras palavras, um problema relacionado a substratos finos nem sempre é resolvido aumentando a espessura. Às vezes, a melhor solução é mudar para um tipo de material mais resistente, de modo que o benefício térmico de uma cerâmica fina possa ser mantido.
A espessura do cobre e a geometria do padrão alteram o estado de tensão
Um substrato metalizado se comporta como um laminado, e não como uma folha cerâmica isolada. O cobre se expande muito mais do que a cerâmica, e as mudanças repetidas de temperatura criam tensão próximo às bordas e cantos do cobre. O cobre espesso é desejável para a distribuição de corrente e calor, mas também aumenta a carga mecânica sobre a cerâmica.
É por isso que a espessura da cerâmica, a espessura do cobre e a metalização devem ser otimizadas em conjunto. Estudos publicados sobre ciclos térmicos e modelagem de DBC (DBC) concentram-se fortemente na incompatibilidade entre os coeficientes de expansão térmica (CTE) do cobre e da cerâmica, pois isso leva à fadiga e à formação de trincas. Uma espessura de cerâmica adequada para 0,1 mm de cobre pode não oferecer a mesma margem de confiabilidade com um padrão de cobre muito mais espesso.
A geometria do padrão também é importante. Grandes áreas contínuas de cobre, cantos agudos, assimetria entre o cobre superior e inferior e variações locais de espessura podem afetar a concentração de tensão. Uma revisão completa do desenho é, portanto, mais valiosa do que escolher uma espessura de cerâmica a partir de uma lista padrão.
Um fluxo de trabalho prático para a seleção da espessura
| Etapa | Pergunta | Resultado |
|---|---|---|
| 1 | Quais são a carga térmica e o aumento de temperatura admissível disponíveis? | Resistência térmica máxima aceitável |
| 2 | Quais tensões de operação/transitória e quais testes de resistência se aplicam? | Requisitos de isolamento elétrico |
| 3 | Quais graus de cerâmica e dados de ruptura estão disponíveis? | Faixa viável específica para o material |
| 4 | Que tipos de usinagem, montagem e tensão por ciclo térmico são esperados? | Limite mecânico inferior |
| 5 | Quais espessuras e padrões de cobre são necessários? | Verificação de tensão do laminado |
| 6 | Quais espessuras padrão o fornecedor pode produzir de forma consistente? | Escolha final viável para fabricação |
Uma comparação térmica simples
Apenas para a camada cerâmica, alterar a espessura de 0,635 mm para 0,32 mm, mantendo a mesma condutividade e área, reduz R em cerca de 50%. Se a cerâmica representar apenas 30% do caminho térmico total, no entanto, a melhoria total do sistema é muito menor. É por isso que a otimização da espessura deve se basear em um cálculo completo da resistência térmica, e não apenas na equação da cerâmica.
A mesma lógica se aplica, inversamente, à margem elétrica: aumentar a espessura pode ajudar no caminho de isolamento do volume, mas o vazamento superficial, as distâncias de segurança da metalização, a umidade e a geometria das bordas ainda podem determinar o desempenho real em alta tensão.
Na Stanford Advanced Materials (SAM), as recomendações de espessura são mais úteis quando o material, a tensão, a carga térmica, a área do substrato, a espessura do cobre, a rota de metalização e as condições do ciclo térmico são analisados em conjunto. O objetivo não é a cerâmica mais fina possível, e sim a cerâmica mais fina e robusta para a pilha específica.
Fale com a SAM sobre os requisitos do seu substrato
Envie o material cerâmico, as dimensões desejadas, a tensão de operação/sustentação, a carga térmica, a espessura do cobre e os requisitos de confiabilidade. A SAM pode analisar a faixa prática de espessura antes de emitir o orçamento.
Acesse o Formulário de Consulta →
Referências
1. A. Ben Kabaar et al., “Caracterização de materiais e suas interfaces em um substrato de cobre com ligação direta para aplicações em eletrônica de potência”, Microelectronics Reliability, 79, 288–296, 2017. DOI: 10.1016/j.microrel.2017.06.001. Fonte
2. J. Schulz-Harder, “Vantagens e novos desenvolvimentos de substratos de cobre com ligação direta”, Microelectronics Reliability, 43(3), 359–365, 2003. DOI: 10.1016/S0026-2714(02)00343-8. Fonte
3. H. Miyazaki et al., “Resistência aprimorada à fadiga térmica de substratos de brasagem de metal ativo para módulos de potência de carboneto de silício utilizando nitretos de silício resistentes com alta condutividade térmica”, *Ceramics International*, 44(8), 8870–8876, 2018. DOI: 10.1016/j.ceramint.2018.02.072. Fonte
4. Y. Nakashima et al., “Cerâmicas de nitreto de silício sinterizadas e ligadas por reação para substratos de dispositivos de potência — revisão —”, Open Ceramics, 16, 100506, 2023. DOI: 10.1016/j.oceram.2023.100506. Fonte
