Tubo de mulita com múltiplos furos para proteção de sensores RTD: mantendo a variação do diâmetro interno sob controle
Contexto do cliente
O alinhamento do furo era a parte que ninguém queria ter que refazer.
A equipe de montagem estava fabricando peças de proteção para sensores RTD e precisava de tubos de mulita capazes de acomodar um elemento sensor metálico, mantê-lo centralizado e resistir a ciclos térmicos repetidos sem que o tubo saísse da tolerância. O volume alvo não era pequeno. Aproximadamente 40.000 peças por ano. A geometria do tubo girava em torno de 0,120" de diâmetro externo com um diâmetro interno mínimo de 0,096", e o desenho técnico exigia layouts de furo único ou duplo, dependendo da construção do sensor.
A escolha do material já estava definida. A mulita fazia sentido porque suporta o calor sem os mesmos problemas de fragilidade que aparecem em algumas cerâmicas de qualidade inferior. O problema era fazer com que a geometria do furo permanecesse onde deveria.
Essa era a dificuldade.
Desafio
A questão não era apenas o desvio de uma única dimensão. Era a combinação entre a consistência do diâmetro externo, o posicionamento do furo e o comportamento dos tubos após a queima. No papel, a peça parecia simples. Na produção, nem tanto.
Alguns dos primeiros lotes apresentaram deslocamentos nos centros do furo, o suficiente para tornar a inserção do RTD irregular. Nada catastrófico. Mas foi o suficiente para atrasar a montagem. Um tubo com um desvio de 0,002" na direção errada pode criar um encaixe frouxo em uma extremidade e um aperto na outra. Assim, o fio do sensor não se encaixa corretamente, e o instalador começa a rejeitar peças com base na sensação tátil. É geralmente aí que os custos começam a subir.
Também tivemos uma preocupação com a embalagem. A cerâmica não gosta de sofrer impactos durante o transporte, especialmente quando a parede é fina em relação ao furo. Um fornecedor havia enviado peças aceitáveis em bandejas a granel, e a taxa de lascas nas bordas era alarmante. Outro lote chegou embalado com muita força, o que causou marcas de atrito e algumas extremidades fraturadas. Nenhuma das opções era ideal.
O prazo de entrega também fez parte da discussão. O cliente não poderia esperar indefinidamente por uma “melhor” fórmula cerâmica se a janela de processo fosse restrita. Tentamos usar alumina em uma comparação inicial. Ela não se adaptou tão bem ao perfil térmico, e as perdas durante o manuseio foram maiores. Não foi uma boa troca.
Por que escolheram a SAM
Stanford Advanced Materials (SAM) entrou na discussão porque a solicitação não era apenas por um tubo de mulita. Era por um tubo repetível com um arranjo específico de furos, dimensões consistentes de ponta a ponta e um plano de fornecimento que pudesse atender ao volume anual sem a necessidade de requalificação constante.
A SAM pôde cotar a peça com opções personalizadas de número de furos — furo único, furo duplo e até mesmo um número maior de furos, quando necessário — e conseguiu manter as dimensões dentro da faixa solicitada de diâmetro externo (OD) e diâmetro interno (ID). Isso foi importante porque as ferramentas de inserção de RTD do cliente já estavam configuradas. Mudar o tubo significava alterar a configuração de inserção, o que teria transformado um problema com o fornecedor em mais uma dor de cabeça para a fábrica.
O outro ponto era prático. A SAM estava disposta a discutir tolerâncias, encolhimento por queima e métodos de inspeção, em vez de simplesmente enviar uma cotação genérica de cerâmica. Isso economizou tempo. Não havia como fingir que um tubo de mullita com múltiplos furos fosse o mesmo que uma luva cerâmica simples.
Solução fornecida

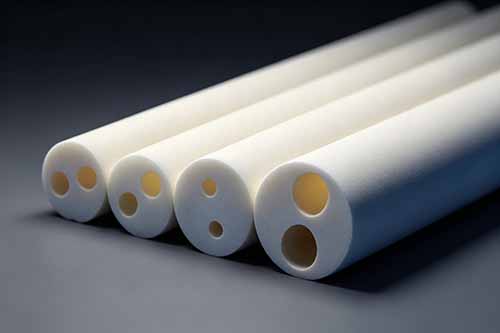

SAM forneceu tubos de mulita com múltiplos furos, fabricados sob medida de acordo com o desenho do cliente, com o número de furos adaptado ao projeto do conjunto do sensor. A geometria do tubo principal mantinha um diâmetro externo de cerca de 0,120" e um diâmetro interno mínimo de 0,096", com o alinhamento dos furos controlado com precisão suficiente para garantir uma inserção suave do RTD em toda a linha.
Alguns detalhes técnicos foram importantes neste caso:
· A geometria dos furos foi mantida consistente de lote para lote, o que reduziu a variação da força de inserção e impediu que o sensor esfregasse contra a parede cerâmica.
· A composição da mulita foi selecionada para operação em altas temperaturas, onde a variação dimensional durante a exposição ao calor pode causar problemas de montagem em etapas posteriores do processo.
· Os tubos foram embalados com separadores adequados para cerâmica, em vez de enchimento a granel solto. Isso reduziu os danos nas bordas durante o transporte e o recebimento.
Houve um compromisso. Para permanecer dentro do prazo de entrega, a primeira tiragem de produção utilizou um critério de inspeção ligeiramente mais rigoroso quanto à simetria do furo, mas não exigiu o acabamento estético absolutamente mais perfeito. Alguns tubos apresentaram leves marcas superficiais causadas pelo manuseio. Funcionalmente, estavam em ordem. Esteticamente, não estavam bonitos. Aceitamos essa troca porque a linha de montagem precisava de um encaixe estável mais do que de um acabamento digno de showroom.
Honestamente, esperávamos que o diâmetro externo fosse o principal problema. Não foi. A simetria do furo acabou sendo mais importante.
A SAM também coordenou com o cliente o controle do comprimento e a condição das extremidades. As extremidades precisavam estar limpas o suficiente para a inserção automatizada, mas não tão frágeis a ponto de lascarem durante o corte final. Esse equilíbrio nunca é perfeito com cerâmicas. Ainda estávamos observando a condição das bordas do segundo lote quando o primeiro conjunto de produção foi aprovado.
Resultados e impacto
O efeito imediato foi a redução do retrabalho na montagem. Os elementos RTD se encaixavam de maneira mais consistente, e os operadores deixaram de sinalizar tantos tubos por problemas de “sensação” durante a inserção. Isso, por si só, reduziu as interrupções na linha de produção.
O benefício maior foi a estabilidade do fornecimento. O cliente vinha dividindo os pedidos entre dois fornecedores e ainda assim enfrentava variações. Com a SAM atendendo à necessidade de tubos de mulita personalizados, foi possível padronizar o número de furos e manter as mesmas dimensões entre os lotes. Isso reduziu a necessidade de ajustes constantes nas ferramentas.
Os tubos também resistiram aos testes térmicos sem apresentar o padrão de rachaduras observado nos testes anteriores com materiais mistos. Nem todos os lotes pareciam idênticos, e ainda não temos 100% de certeza do motivo pelo qual um lote de queima apresentou faces finais ligeiramente mais limpas do que os demais. Mas a variação funcional permaneceu dentro dos limites com os quais a equipe de montagem conseguia trabalhar.
Se você quiser comparar esse tipo de construção em cerâmica com outras opções de tubos, vale a pena dar uma olhada em nossas notas sobre controle dimensional de cerâmica e processamento de mulita.
Principais conclusões
Tubos de mulita com múltiplos diâmetros internos raramente se resumem apenas ao material. O layout dos diâmetros internos, a estabilidade do diâmetro externo, a contração na queima e o método de embalagem — tudo isso afeta se a peça realmente funciona em uma linha de montagem em operação.
Nesse caso, a principal restrição não foi apenas o desempenho. Foi o desempenho somado ao volume e ao prazo de entrega. Isso exigiu um compromisso quanto ao acabamento estético na primeira tiragem, e essa troca foi aceitável.
Stanford Advanced Materials (SAM) lidou com a geometria personalizada, a exigência de fornecimento em grande volume e as complicações práticas inerentes à produção de cerâmica. As peças não estavam perfeitas. Elas eram utilizáveis, consistentes e suficientemente próximas do desenho para que a montagem do RTD pudesse continuar.
Ainda estamos observando o acabamento superficial do próximo lote. Não é um impedimento, mas ainda não consideramos o problema resolvido.
