Como selecionar substratos cerâmicos para módulos de potência SiC de 800 V
Introdução
Um módulo de potência de SiC de 800 V impõe várias exigências simultâneas ao substrato cerâmico. A cerâmica precisa isolar eletricamente o circuito de alta tensão da estrutura de resfriamento, dissipar o calor do dispositivo, tolerar a incompatibilidade de CTE entre o cobre e os materiais semicondutores e manter o isolamento sob estresse térmico e de umidade.
É por isso que a seleção de substratos de alta tensão não pode se resumir a um único valor de resistência à ruptura. A espessura melhora o caminho elétrico, mas também aumenta a resistência térmica. Uma cerâmica altamente condutiva pode reduzir essa desvantagem, mas o material ainda precisa suportar ciclos mecânicos e térmicos.
Resposta rápida: Para projetos de SiC de 800 V, selecione o material e a espessura em conjunto. O nitreto de alumínio é uma boa opção quando a dissipação de calor é o fator predominante; o Si₃N₄ de alto TC + AMB é uma boa opção quando os ciclos térmicos e a tenacidade são os fatores predominantes. Verifique o desempenho de ruptura sob as condições reais de espessura e de teste ambiental.
A alta tensão cria um compromisso entre espessura e resistência térmica
Uma relação simples ajuda a explicar o aspecto elétrico: a tensão de resistência está relacionada ao campo de ruptura multiplicado pela espessura. Aumentar a espessura, portanto, aumenta o caminho através da cerâmica isolante. O aspecto térmico se move na direção oposta, pois a resistência de condução da cerâmica aumenta com a espessura.
Para condução unidimensional, R = t/(kA), onde t é a espessura, k é a condutividade térmica e A é a área de transferência de calor. Com o mesmo material e a mesma área, dobrar a espessura da cerâmica dobra a resistência de condução do corpo cerâmico. Isso não significa que a resistência térmica de todo o módulo se duplique, pois as outras camadas permanecem inalteradas, mas explica por que projetos de alta tensão não podem aumentar a espessura da cerâmica sem consequências térmicas.
A cerâmica muito fina também não é uma solução sem restrições. Defeitos de usinagem, tensão de montagem, tensão causada pelo cobre espesso e manuseio tornam-se mais importantes à medida que o substrato fica mais fino. O projeto correto é a cerâmica mais fina possível que ainda atenda às margens elétricas, mecânicas e de fabricação.
Campo de ruptura e constante dielétrica não são a mesma coisa
A constante dielétrica não deve ser usada como indicador da resistência do isolamento. A constante dielétrica descreve o grau de polarização do material em um campo elétrico e afeta a energia armazenada e o comportamento em altas frequências. O campo de ruptura descreve a intensidade do campo elétrico que o material pode suportar antes de ocorrer uma falha elétrica.
Para um módulo de 800 V, o campo de ruptura é o parâmetro relevante do material, mas depende fortemente das condições de teste. Temperatura, umidade, geometria dos eletrodos, condição da superfície, espessura da amostra e microestrutura podem alterar o valor medido. A ficha técnica do fornecedor deve, portanto, ser lida juntamente com suas condições de teste.
As faixas representativas são de cerca de 9 a 14 kV/mm para alumina, 10 a 15 kV/mm para AlN e 8 a 12 kV/mm para Si₃N₄. Essas faixas ajudam a comparar materiais, mas não constituem uma autorização de projeto para uma pilha específica de 800 V. A margem de isolamento final deve considerar o grau de produção, a espessura real e o teste de qualificação do programa.

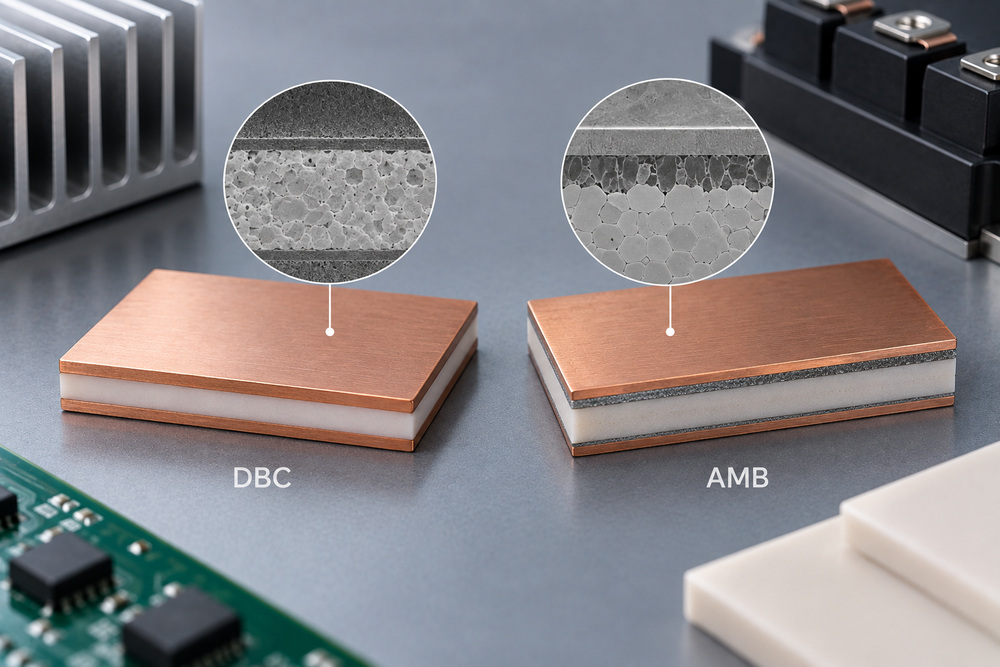

Escolha de AlN, Si₃N₄ ou alumina para uma pilha de SiC de 800 V
O AlN é atraente porque sua condutividade térmica é alta e seu CTE é relativamente próximo ao do SiC. Valores representativos são de cerca de 170–250 W/m·K para o AlN e CTE em torno de 4,5 ppm/°C, em comparação com aproximadamente 4,0 ppm/°C para o SiC. Quando a remoção contínua de calor é a principal restrição, essa combinação pode ser valiosa.
O Si₃N₄ de alta condutividade térmica (TC) oferece um equilíbrio diferente. Sua condutividade térmica é menor, em torno de 80–90 W/m·K, mas a resistência à flexão e a tenacidade à fratura são muito maiores. Para um módulo de alta tensão exposto a grandes oscilações de temperatura, a confiabilidade mecânica adicional pode ser mais valiosa do que a diferença de condutividade.
A alumina continua sendo a opção básica com boa relação custo-benefício. Ela pode oferecer excelente isolamento elétrico e um processo de DBC maduro, mas sua condutividade térmica é muito menor e seu CTE está mais distante do do SiC. Em projetos de 800 V com alta densidade de potência e alto número de ciclos, essas limitações podem consumir margem térmica ou de confiabilidade excessiva.
| Material | Por que considerá-lo | Principais cuidados no projeto |
|---|---|---|
| AlN | Maior condutividade; CTE próximo ao do SiC | Resistência mecânica inferior à do Si₃N₄; superfícies expostas são sensíveis à umidade |
| Si₃N₄ de alta temperatura de transição (TC) | Alta tenacidade e confiabilidade em ciclos térmicos | Menor condutividade; utilize grau apropriado de alta temperatura (TC) e AMB |
| Al₂O₃ | Custo, DBC maduro, forte isolamento | Menor condutividade e maior incompatibilidade de CTE com o SiC |
A umidade e as condições da superfície são importantes em alta tensão
A alta tensão torna a contaminação ambiental mais importante. A umidade pode alterar o comportamento de fuga superficial, mesmo quando a cerâmica em massa continua sendo um excelente isolante. Trabalhos publicados sobre módulos de potência de alta tensão utilizam temperatura/umidade elevadas com polarização como método padrão para estudar a robustez à umidade.
A hidrólise do AlN também é uma preocupação em superfícies cerâmicas expostas. Um substrato de AlN metalizado pode ser protegido nas principais faces cobertas de cobre, mas ainda assim deixar bordas cortadas ou aberturas expostas. Para um ambiente úmido de 800 V, a condição das bordas, a limpeza, a estratégia de revestimento e o teste de qualificação devem fazer parte da revisão do projeto.
É também por isso que um campo nominal de ruptura em massa não representa todo o projeto de isolamento. Módulos reais podem falhar ao longo das superfícies, perto das bordas de metalização ou em interfaces contaminadas. As distâncias de segurança no layout, a geometria das bordas, o acabamento da superfície e o encapsulamento podem ser importantes, além da espessura da cerâmica.
Uma lista de verificação prática para substratos de SiC de 800 V
| Informações para o projeto | Por que isso é importante | O que solicitar/verificar |
|---|---|---|
| Tensão operacional + transiente | Determina a tensão elétrica | Dados reais de ruptura/resistência e margem de segurança |
| Espessura da cerâmica | Afeta o isolamento e a resistência térmica | Tolerância disponível e condições de teste |
| Carga térmica + ΔT admissível | Determina o balanço térmico | Coeficiente k do material e modelo térmico em nível de camada |
| Oscilação de temperatura / número de ciclos | Define os requisitos de fadiga | Tenacidade, metalização, dados de qualificação |
| Espessura do cobre / padrão | Afeta a corrente e a tensão termomecânica | Geometria do DBC/AMB e qualidade da interface |
| Teste de umidade | Desafios relacionados a vazamentos superficiais e AlN exposto | Proteção das bordas, limpeza, teste de umidade com polarização |
Na Stanford Advanced Materials (SAM), a análise de um substrato de SiC de 800 V deve começar com a pilha elétrico-térmica completa: tensão operacional e transitória, espessura da cerâmica, carga térmica, espessura do cobre, método de metalização, faixa de ciclos de temperatura e requisitos de umidade.
Converse com a SAM sobre os requisitos do seu substrato
Compartilhe os requisitos de tensão, dimensões/espessura do substrato, carga térmica, projeto do cobre e condições de qualificação. A SAM pode ajudar a definir a cerâmica e a direção da metalização antes que o desenho final seja liberado.
Acesse o Formulário de Consulta →
Referências
- S. Kremp e O. Schilling, “Robustez à umidade para módulos de potência de alta tensão: mecanismos limitantes e melhoria da vida útil”, Microelectronics Reliability, 88–90, 2018. DOI: 10.1016/j.microrel.2018.06.043. Fonte
- H. Miyazaki et al., “Resistência aprimorada à fadiga térmica de substratos de brasagem ativa de metal para módulos de potência de carboneto de silício utilizando nitretos de silício resistentes com alta condutividade térmica”, Ceramics International, 44(8), 8870–8876, 2018. DOI: 10.1016/j.ceramint.2018.02.072. Fonte
- Y. Nakashima et al., “Cerâmicas de nitreto de silício sinterizadas e ligadas por reação para substratos de dispositivos de potência — revisão —”, Open Ceramics, 16, 100506, 2023. DOI: 10.1016/j.oceram.2023.100506. Fonte
- A. Ben Kabaar et al., “Caracterização de materiais e suas interfaces em um substrato de cobre com ligação direta para aplicações em eletrônica de potência”, Microelectronics Reliability, 79, 288–296, 2017. DOI: 10.1016/j.microrel.2017.06.001. Fonte
