Tubos de nitinol superelásticos para montagens de dispositivos médicos: controle rigoroso do diâmetro externo (OD) e interno (ID

Contexto do cliente

O diâmetro externo desses tubos ficava variando. Não muito, mas o suficiente para tornar a montagem um verdadeiro pesadelo.

A peça era um pequeno tubo de Nitinol, com cerca de 12,185" de comprimento, destinado a um subconjunto de dispositivo médico onde a margem de ajuste era apertada e o dispositivo de fixação a jusante não permitia muitos erros. A equipe já havia realizado algumas rodadas de verificações de recebimento, e os números não batiam da mesma forma duas vezes. O diâmetro interno parecia estar correto no papel. A espessura da parede também parecia correta. Então, um lote era aprovado sem problemas, e o lote seguinte ficava preso no suporte ou apresentava uma força de inserção ligeiramente diferente.

Não era um problema espetacular. Era um problema dimensional. Esses costumam ser os mais irritantes.

Eles precisavam de tubos de Nitinol superelásticos com diâmetro externo (OD) em torno de 0,067", com tolerância de ±0,001", e diâmetro interno (ID) de 0,054", com tolerância de ±0,002". A conformidade com a norma ASTM F2063 não era opcional. Nem o acabamento de superfície de grau médico. A peça seria incorporada a um dispositivo em que o contato, a repetibilidade e a compatibilidade com o pós-processamento eram fatores essenciais. Um tubo com superfície áspera poderia gerar resíduos. Um diâmetro interno muito apertado poderia complicar o manuseio de fluidos ou o alinhamento. Um diâmetro externo ligeiramente maior do que o necessário poderia resultar em um encaixe por pressão inadequado.

Desafio

O problema não era apenas o tamanho. Era a estabilidade.

O nitinol pode se deslocar após a conformação, retificação ou exposição ao calor. A equipe já havia observado alguma variação após as operações secundárias. Algumas peças apresentavam medidas corretas em um determinado momento, mas sofriam desvios após o manuseio ou a limpeza. Consideramos se o problema vinha das ferramentas de prensagem, do processo de endireitamento ou do próprio tubo. Sinceramente, esperávamos que o diâmetro interno fosse o principal culpado, mas acabou que a variação no diâmetro externo estava causando mais problemas do que o diâmetro interno.

Havia também uma restrição do mundo real: o prazo de entrega. Eles não tinham o luxo de ficar esperando por um longo ciclo de qualificação personalizado. O próximo lote de produção já estava agendado, e o equipamento de inspeção ficou fora de serviço por parte do dia, então algumas amostras foram verificadas manualmente. Não era o ideal. Essa revisão manual, na verdade, revelou algumas variações que a configuração automatizada vinha disfarçando.

Outra complicação: o acabamento da superfície precisava ser adequado para uso médico, mas não polido a ponto de alterar as dimensões. Esse equilíbrio é comum com o Nitinol. Se o polimento for muito agressivo, corre-se o risco de perda de espessura ou alterações causadas pelo calor. Se for muito suave, as marcas na superfície permanecem. Não buscávamos a perfeição. Apenas consistência, sem causar outro problema.

Por que escolheram a SAM

Stanford Advanced Materials (SAM) já estava na lista de opções porque as especificações do material eram restritas e a cadeia de suprimentos precisava ser confiável. Eles precisavam de um fornecedor capaz de lidar com Nitinol de grau médico, não apenas com material superelástico genérico.

O que fez a discussão avançar foi a combinação de controle dimensional e conformidade do material. A norma ASTM F2063 era fácil de citar, mas difícil de cumprir quando o tamanho do lote é pequeno e as tolerâncias são restritas. A SAM podia garantir o fornecimento de tubos com a faixa de diâmetro externo/interno (OD/ID) de que precisavam, e a conversa não ficou no vago. Conseguimos discutir a retidão, a condição da superfície e o efeito do acabamento na retenção da espessura da parede.

O preço era importante, mas não da maneira óbvia. A tubulação mais barata teria custado mais após retrabalho, triagem e conjuntos rejeitados. O prazo de entrega também era importante. Um lote atrasado teria adiado o cronograma de produção, e isso era mais caro do que a diferença no custo da matéria-prima.

Havia também um detalhe prático: eles queriam uma embalagem que reduzisse marcas de manuseio durante o transporte interno. Um pedido simples. Muitas vezes esquecido. Um ensacamento incorreto ou um feixe solto pode deixar marcas estéticas que, posteriormente, são confundidas com danos de processo.

Solução fornecida

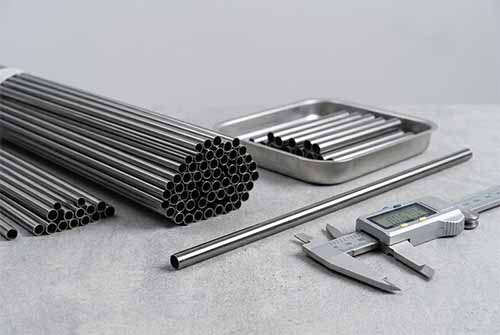

SAM forneceu tubos de Nitinol superelásticos na faixa dimensional solicitada, com o diâmetro externo (OD) mantido em cerca de 0,067" ±0,001" e o diâmetro interno (ID) em cerca de 0,054" ±0,002". O material foi fornecido de acordo com os requisitos da norma ASTM F2063, e os tubos vieram com um acabamento adequado para o processamento de dispositivos médicos.

Também discutimos a retificação sem centro para o controle do diâmetro externo. Essa questão surgiu porque a equipe havia observado desvios ocasionais no material anterior. A retificação sem centro proporcionou uma maneira de trazer o diâmetro externo de volta à faixa desejada sem precisar refazer o produto inteiro. Nem todas as peças precisavam da mesma quantidade de remoção de material, portanto, o cronograma de retificação precisava ser gerenciado com cuidado. Se removesse-se material em excesso, o furo começaria a apresentar desvios. Se deixasse material demais, a montagem ficaria ruidosa.

O compromisso foi simples. Aceitamos uma passagem de acabamento um pouco mais conservadora para proteger o diâmetro interno. Isso significava que a superfície não ficava espelhada, mas permanecia dentro da faixa de acabamento funcional e não introduzia a instabilidade dimensional que eles vinham observando anteriormente. Também mantivemos a inspeção focada nas características que realmente afetavam o encaixe: diâmetro externo (OD), diâmetro interno (ID), retidão e condição visível da superfície. Sem complicações desnecessárias.

Um lote de amostras apresentou uma resposta ligeiramente melhor após a limpeza do que os outros. Ainda não temos 100% de certeza do motivo pelo qual aquele lote se comportou melhor. Pode ter sido o manuseio. Pode ter sido a sequência de retificação. Pode ter sido simplesmente um histórico térmico mais limpo. O nitinol às vezes se comporta assim.

Resultados e impacto

Os tubos chegaram dentro da tolerância dimensional necessária para a montagem. As peças se encaixaram de maneira mais consistente no dispositivo de fixação, e a força de inserção deixou de variar tanto de tubo para tubo. Isso reduziu a necessidade de triagem manual antes da montagem.

O controle do diâmetro externo (OD) foi a maior conquista. Manter o diâmetro externo em aproximadamente ±0,001" impediu que os componentes de acoplamento emperrassem, enquanto a tolerância do diâmetro interno (ID) permaneceu aberta o suficiente para a função interna exigida pelo dispositivo. Na prática, a equipe de montagem deixou de rejeitar tantas peças na entrada, pois os tubos apresentavam o mesmo comportamento em todo o lote.

A condição da superfície também melhorou. Não ficou perfeita. Alguns tubos ainda apresentavam pequenas marcas estéticas decorrentes do manuseio, mas elas não afetavam o encaixe nem o funcionamento. A equipe ficou de olho no lote seguinte, especialmente após a limpeza e a preparação final para a esterilização. Ainda estamos observando o acabamento superficial na próxima produção. Não é um problema grave, mas ainda não consideramos a questão resolvida.

Se você estiver comparando fornecedores de tubos ou tentando reforçar o controle dimensional do Nitinol de grau médico, pode ser útil consultar tópicos relacionados, como retificação sem centro de Nitinol e seleção de tubos conforme a norma ASTM F2063. Esses detalhes geralmente determinam se a peça funciona uma vez ou se funciona sempre.

Principais conclusões

Os tubos de Nitinol parecem simples até que as tolerâncias se tornem mais restritas. Aí, tudo faz diferença. O desvio do diâmetro externo, a retenção do diâmetro interno, o acabamento superficial, o manuseio e a etapa final de acabamento — tudo isso se manifesta na sala de produção.

A principal lição aqui não foi que o material fosse difícil. Foi que a cadeia de processos precisava manter a disciplina do início ao fim. Uma especificação clara no papel significava pouco sem um acabamento controlado e uma inspeção repetível. A solução foi aceitar uma etapa de acabamento moderadamente conservadora para proteger o furo interno e manter o lote utilizável para a montagem do dispositivo.

É geralmente aí que esses trabalhos se encaixam. Não são perfeitos. Apenas estáveis o suficiente para servir de base. A SAM conseguiu atender ao tamanho do tubo, aos requisitos de conformidade e à pressão do cronograma sem forçar a equipe a um ciclo de retrabalho oneroso.
