Usinagem sob medida de SiC e PTFE para conjuntos de vácuo de aceleradores de partículas

Contexto do cliente

O furo não foi a primeira coisa que verificamos. Normalmente, nunca é. As primeiras reclamações diziam respeito ao encaixe em torno de um subconjunto de vácuo, e a equipe estava observando um desajuste pequeno, mas incômodo, entre as peças de suporte de cerâmica e as peças de isolamento de PTFE. Os desenhos estavam suficientemente claros. Os arquivos STEP estavam ainda mais claros. Mesmo assim, algumas peças não estavam se encaixando da maneira que a equipe de montagem desejava.

A aplicação ocorria em um ambiente de acelerador de partículas, portanto, a margem para imprecisões era praticamente nula. As peças de carboneto de silício (SiC) precisavam permanecer dimensionalmente estáveis sob ciclos térmicos e exposição ao vácuo. As peças de PTFE estavam lá para isolamento elétrico e baixo comportamento de desgaseificação. Funções diferentes. Modos de falha diferentes. A mesma dor de cabeça.

Stanford Advanced Materials (SAM) entrou no projeto assim que a equipe percebeu que o problema não seria resolvido com um ajuste rápido da parte deles.

Desafio

O problema não era a seleção de materiais em termos abstratos. Era a geometria. O cliente precisava de componentes de SiC e PTFE usinados sob medida com características extraídas diretamente de arquivos STEP, e as peças precisavam se encaixar dentro de um ambiente de vácuo/alta energia, onde até mesmo um pequeno desvio dimensional poderia causar problemas de alinhamento.

O SiC era o mais difícil. Ele não perdoa na usinagem. Lasca na borda errada. Microfissuras se o trajeto da ferramenta estiver desalinhado. A família de peças incluía seções de parede fina e alguns recortes complicados, um deles com cerca de 0,8 mm de espessura de parede em uma área localizada. Não havia muito espaço para manobra ali. As peças de PTFE eram mais tolerantes mecanicamente, mas traziam seu próprio problema: fluência sob carga. Estávamos atentos à deformação a longo prazo em torno dos pontos de fixação e das interfaces roscadas.

O prazo de entrega também era apertado. O laboratório havia agendado uma janela de testes, e alterá-la não era uma opção atraente. Consideramos usar alumina em uma posição. Isso não fez sentido após uma rápida análise do caminho de isolamento elétrico, e o perfil de fragilidade não era suficientemente melhor para justificar a mudança. Também tivemos um dia em que o equipamento de inspeção ficou fora de serviço, então algumas dimensões foram verificadas manualmente. Um pequeno incômodo. Mas também foi útil. As verificações manuais detectaram uma incompatibilidade no raio de um canto que, de outra forma, poderíamos ter deixado passar despercebida.

Por que escolheram a SAM

Eles precisavam de um fornecedor capaz de ler os dados STEP sem transformá-los em uma interpretação genérica de oficina mecânica. Foi aí que a SAM se destacou.

A equipe já tinha uma forte preferência por fornecedores que trabalhassem com desenho e modelo 3D, e não apenas com um ou outro. A SAM conseguia fazer isso. Mais importante ainda, a SAM estava disposta a usinar tanto SiC quanto PTFE no mesmo pedido, o que economizou muitas idas e vindas. Muitas oficinas se contentam com um ou outro. Trabalhos com materiais mistos tendem a se tornar complicados rapidamente.

O prazo de entrega também era importante. O cliente não estava buscando a cotação mais barata de todas. Ele estava comparando os riscos relacionados ao cronograma. A resposta da SAM foi prática, sem promessas exageradas. Algumas características seriam controladas com mais rigor do que outras, e um acabamento estético em uma superfície não crítica seria deixado ligeiramente mais áspero para manter o andamento da produção. Essa compensação foi aceita porque as peças seriam utilizadas em uma montagem de teste, e não em equipamentos de produção final.

Havia também confiança no que diz respeito à inspeção. O cliente queria confirmação dimensional nas interfaces-chave, especialmente nas faces de encaixe e na localização dos furos. A SAM poderia atender a essa necessidade sem transformar o pedido em um processo burocrático de um mês.

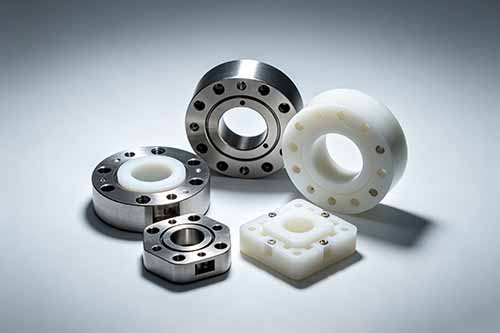

Solução fornecida

A SAM usinou os componentes de SiC a partir de arquivos STEP fornecidos pelo cliente e verificou as dimensões das principais interfaces em relação ao conjunto de desenhos. As características críticas foram mantidas em cerca de ±0,02 mm nas superfícies de encaixe mais sensíveis, enquanto as faces externas menos críticas tiveram um pouco mais de liberdade. O efeito a jusante foi simples: as peças se encaixaram corretamente na pilha de vácuo, e os pinos de alinhamento não causaram dificuldades para a equipe de montagem.

Para as peças de PTFE, o foco da usinagem foi diferente. O engate da rosca, a planicidade e as regiões de contato com as braçadeiras eram mais importantes do que a dureza bruta. As peças de PTFE foram usinadas com cuidado suficiente para manter baixa a distorção por compressão ao redor das áreas dos fixadores. Um furo de montagem foi mantido em torno de 4,00 mm com uma faixa de tolerância apertada o suficiente para evitar oscilações durante a instalação. Ainda assim, verificamos uma zona de filete em busca de pequenas marcas de vibração. Elas não afetaram o encaixe. Mesmo assim, estavam lá.

A embalagem também fazia parte do trabalho. Os componentes de SiC foram separados com embalagem protetora e inserções rígidas para evitar danos nas bordas durante o transporte. As peças de PTFE foram embaladas de forma a evitar a deformação da superfície causada pela pressão do empilhamento. Nada sofisticado. Apenas o tipo de controle de remessa que evita um problema bobo mais tarde.

A única concessão real foi o nível de acabamento em uma superfície sem contato da peça de SiC. Um polimento mais fino teria exigido tempo adicional no ciclo de produção. Mantivemos o acabamento fosco nessa área e reservamos o polimento mais preciso para a área voltada para o vácuo. Isso manteve o cronograma intacto e evitou perder tempo com uma superfície que não era funcionalmente sensível.

Resultados e impacto

A primeira série de montagem correu melhor do que os testes de encaixe anteriores. Não foi perfeita. Mas foi melhor.

As peças de SiC se alinharam sem forçar a estrutura a uma condição de tensão, o que reduziu o risco de introduzir deformações no hardware de vácuo ao redor. As peças de PTFE foram instaladas corretamente e permaneceram estáveis durante as verificações iniciais em bancada. Nenhuma interferência inesperada. Nenhum fluxo a frio óbvio nos pontos de fixação durante o curto período de teste.

O cliente sinalizou um pequeno problema estético em uma borda de PTFE, onde o corte deixou uma marca sutil da ferramenta. Isso não afetou o isolamento elétrico nem o desempenho da montagem, por isso permaneceu na categoria “a ser observado”, em vez de se tornar um item para retrabalho. Ainda estamos observando essa superfície no próximo lote. Não é um problema grave, mas ainda não consideramos a questão resolvida.

O resultado mais importante foi o cumprimento do cronograma. As peças chegaram dentro do prazo de teste, o que impediu que a equipe do acelerador atrasasse seu trabalho de configuração. Essa era a verdadeira restrição. Todo o resto era secundário.

Se você estiver buscando usinagem personalizada de cerâmica e fluoropolímeros para equipamentos de vácuo, vale a pena conferir a seguir as notas relacionadas ao controle dimensional da cerâmica e ao gerenciamento de tolerâncias de usinagem.

Principais conclusões

Componentes personalizados de SiC e PTFE raramente se resumem a uma solução milagrosa. Trata-se, na verdade, de acertar a geometria, a condição da superfície e a embalagem de uma só vez. Em equipamentos de aceleradores, pequenos desvios se manifestam rapidamente.

A combinação de suporte ao arquivo STEP do cliente, usinagem de materiais mistos e planejamento realista de tolerâncias foi o que manteve esse pedido dentro do prazo. Stanford Advanced Materials (SAM) lidou com a parte cerâmica sem simplificá-la excessivamente, e as peças de PTFE foram tratadas como componentes funcionais, em vez de formas padronizadas de estoque.

O projeto também revelou o compromisso habitual: acabamento mais preciso ou prazo mais apertado. O cliente optou pelo prazo em uma superfície não crítica, e essa foi a decisão correta. Às vezes, a peça precisa ser boa o suficiente nos pontos certos.
