ZTA x substratos cerâmicos de alumina: quando vale a pena ter maior tenacidade?
Introdução
A alumina reforçada com zircônia (ZTA) pode ser melhor compreendida como uma solução para uma deficiência específica da alumina padrão: a fratura frágil. Ao adicionar uma fase de zircônia à matriz de alumina, a ZTA pode proporcionar resistência mecânica e resistência à fissuração substancialmente maiores, mantendo ao mesmo tempo grande parte do comportamento de isolamento elétrico da alumina.
Isso não torna a ZTA a escolha padrão para todos os substratos. Vale a pena considerar a ZTA quando o risco de fissuração, o impacto, o manuseio de seções finas ou a tensão de montagem são mais importantes do que maximizar a condutividade térmica.
Resposta rápida: Escolha a alumina padrão quando o custo e o processamento maduro forem fatores predominantes. Escolha a ZTA quando o projeto precisar de uma cerâmica isolante semelhante à alumina, mas com margem mecânica insuficiente contra fissuras.
O que o ZTA altera em comparação com a alumina padrão
A alumina padrão é resistente à compressão, mas, como a maioria das cerâmicas, é sensível a falhas sob tensão de tração ou flexão. A ZTA utiliza partículas de zircônia para aumentar a resistência ao crescimento de trincas. Na prática, isso oferece ao projetista maior margem contra defeitos nas bordas, danos de usinagem, cargas de montagem e algumas tensões termomecânicas.
A ZTA possui condutividade térmica amplamente semelhante à da alumina e não deve ser tratada como uma atualização de alta condutividade. Isso é importante: se o problema do projeto for a remoção de calor, o AlN é a mudança de material mais direta. Se o problema for a fissuração, a ZTA é a atualização mais relevante.
| Prioridade de projeto | Alúmina | ZTA | Interpretação |
|---|---|---|---|
| Custo | Melhor | Mais alto | A alumina continua sendo a referência econômica. |
| Condutividade térmica | Moderada | Classe semelhante | O ZTA não é, essencialmente, uma melhoria térmica. |
| Resistência mecânica / resistência à fissuração | Boa | Maior | Principal motivo para o uso do ZTA. |
| Manuseio de peças finas | Adequado com controle do processo | Maior margem | Útil quando a quebra afeta o rendimento. |
| Metalização | Técnica madura | As rotas compatíveis dependem do tipo de material/processo | Confirme a capacidade real do fornecedor. |
Por que a resistência à fissuração pode ser mais importante do que a condutividade
Um substrato pode apresentar falha mecânica mesmo quando sua temperatura em regime estacionário é aceitável. Retificação, usinagem a laser, corte em cubos, orifícios, cantos agudos e bordas de metalização podem criar concentrações locais de tensão. Durante a montagem ou os ciclos térmicos, esses locais podem se tornar pontos de origem de trincas.

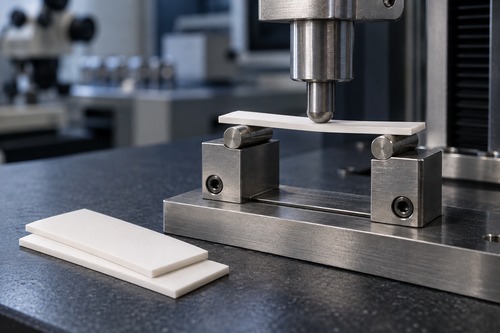

A resistência à flexão e a tenacidade à fratura descrevem aspectos diferentes do desempenho mecânico. A resistência descreve a tensão necessária para iniciar a falha em um teste específico, enquanto a tenacidade descreve a resistência à propagação de trincas. Essa distinção é útil ao avaliar o ZTA, pois o objetivo da fase de zircônia não é simplesmente aumentar o valor da resistência; é melhorar a tolerância da cerâmica ao crescimento de trincas.
Quando o ZTA vale o custo adicional
- Substratos finos estão se quebrando durante o manuseio ou a montagem.
- O projeto inclui orifícios, ranhuras, pontes estreitas ou outras características que concentram tensões.
- A tensão do cobre ou da montagem deixa pouca margem mecânica.
- A aplicação requer isolamento semelhante ao da alumina, mas com maior robustez.
- Falhas em campo ou na qualificação indicam rachaduras na cerâmica, em vez de superaquecimento.
Nesses casos, a comparação de custos deve incluir o rendimento e a confiabilidade, e não apenas o preço bruto da cerâmica. Um substrato mais barato que se quebra durante a montagem ou causa falhas em campo não é a solução de menor custo.
Quando o ZTA não é a atualização adequada
Se o problema predominante for a temperatura de junção sob carga térmica sustentada, o ZTA pode não resolvê-lo, pois sua condutividade permanece na faixa da alumina. O AlN proporciona um aumento de condutividade muito maior. Se os ciclos térmicos repetidos forem extremos e a propagação de rachaduras for fundamental para o perfil da missão, o Si₃N₄ de alto TC pode oferecer uma combinação ainda mais forte de baixo CTE e tenacidade.
A comparação útil, portanto, não se resume apenas a ZTA versus alumina. Trata-se de uma árvore de decisão: custo → alumina; fissuração → ZTA; fluxo de calor → AlN; ciclos térmicos severos → Si₃N₄ de alta TC. Isso fornece uma estrutura prática para a seleção de materiais.
O que verificar antes de especificar o ZTA
O ZTA é uma família de composições, não um único material universal. O teor de zircônia, a pureza da alumina, a estrutura granular, a densidade e o processo de fabricação podem alterar o desempenho. A solicitação de cotação (RFQ) deve, portanto, especificar os requisitos de propriedades e a geometria, e não apenas a sigla ZTA.
Na Stanford Advanced Materials (SAM), uma análise útil do ZTA inclui a espessura do substrato, as dimensões, orifícios ou ranhuras, acabamento superficial, metalização, tensão de montagem esperada e o modo de falha que a mudança de material visa evitar.
Regra de seleção: Não pague pelo ZTA simplesmente porque ele é mais resistente. Pague por ele quando a resistência adicional proteger o rendimento, a robustez da montagem ou a confiabilidade de serviço.
Acesse o Formulário de Consulta →
Referências
1. A. Ben Kabaar et al., “Caracterização de materiais e suas interfaces em um substrato de cobre com ligação direta para aplicações em eletrônica de potência”, Microelectronics Reliability, 79, 288–296, 2017. DOI: 10.1016/j.microrel.2017.06.001. Fonte
2. Y. Zhou et al., “Desenvolvimento de cerâmicas de nitreto de silício com alta condutividade térmica”, Journal of Asian Ceramic Societies, 3(3), 221–229, 2015. DOI: 10.1016/j.jascer.2015.03.003. Fonte
3. Y. Nakashima et al., “Cerâmicas de nitreto de silício sinterizadas por ligação reativa para substratos de dispositivos de potência — revisão —”, Open Ceramics, 16, 100506, 2023. DOI: 10.1016/j.oceram.2023.100506. Fonte
