Folha de berílio para janelas de feixe de acelerador: controle da espessura, do acabamento superficial e da estabilidade no vácu

Contexto do cliente

Um laboratório universitário de aceleradores precisava de folha de berílio (Be Foil) para dois componentes diferentes de uma linha de feixe. Um deles era uma janela de feixe fina. O outro era uma peça maior do detector. Mesma família de materiais. Perfil de tensão diferente. Modos de falha diferentes.

A aplicação parecia simples no papel. Baixo número atômico, baixa densidade, espalhamento mínimo de partículas. O berílio cumpre bem essa função. O desafio era conseguir chapas finas o suficiente, planas o suficiente e limpas o suficiente para resistir ao serviço a vácuo sem causar problemas na linha de feixe.

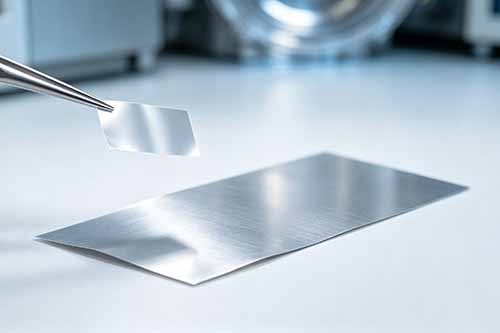

Eles estavam trabalhando com dimensões em torno de 10,5 × 28 × 0,05 mm e 30,5 × 80 × 0,51 mm. Esses números não deixam muito espaço para desvios. A folha de 0,05 mm era especialmente exigente.

Desafio

A equipe já havia se deparado com os problemas habituais do berílio. O manuseio era complicado. A usinagem era ainda pior. Partículas finas eram consideradas um risco grave, e ninguém queria cortes ou aparas extras perto da peça final. O material é frágil; portanto, quando a espessura começa a variar, a taxa de refugo sobe rapidamente.

O que eles realmente enfrentavam era a variação. Um lote ficava próximo da espessura alvo e parecia aceitável na inspeção. Outro lote chegava com uma leve curvatura nas bordas, marcas na superfície ou um perfil de espessura que variava apenas o suficiente para deixar a equipe da linha de feixe apreensiva. Em uma janela de feixe, “quase certo” tende a ser rejeitado bem rápido. Alguns mícrons de inconsistência podem alterar o comportamento de espalhamento, e isso aparece nos dados.

Eles também tinham uma restrição relacionada ao vácuo. A folha precisava manter a integridade em condições de vácuo. Sem rasgos locais. Sem distorções anormais após o manuseio. Inicialmente, pensamos que o principal problema seria a fixação no lado do furo durante a instalação, mas isso acabou não sendo o principal. O estado da superfície estava causando mais preocupação do que o esperado. Um acabamento mais áspero teria aumentado a dispersão do feixe, e o grupo já havia observado que uma amostra apresentava dispersão mais difusa do que gostariam.

Tentamos compará-la com uma configuração com revestimento de alumina em um teste inicial, principalmente como uma verificação de validade. Não adiantou. Material diferente, comportamento diferente, e isso só tornou a discussão mais confusa. A questão central permaneceu a mesma: eles precisavam de uma folha que se mantivesse dentro de limites dimensionais rigorosos e chegasse com dados nos quais pudessem confiar.

O prazo de entrega também era importante. A janela de testes deles era fixa. Se a folha se atrasasse mesmo que fosse por apenas uma semana, o cronograma do experimento seria alterado. Nesse contexto, um material que seja tecnicamente correto, mas que chegue atrasado, ainda é um problema.

Por que escolheram a SAM

Eles procuravam um fornecedor que pudesse fazer mais do que apenas cortar o material no tamanho aproximado. O projeto exigia dimensões personalizadas, controle de espessura documentado e certificação que se mantivesse válida durante a revisão interna. Eles também queriam uma análise de pureza anexada ao lote, e não uma declaração genérica retirada de uma página de catálogo.

A Stanford Advanced Materials (SAM) conseguiu atender a isso com folha de berílio personalizada, inspeção dimensional e documentação completa do material. Essa combinação foi importante porque o laboratório precisava de um fornecedor que entendesse tanto o aspecto da segurança quanto o da medição. O berílio não é um material que se substitui de qualquer jeito.

Solução fornecida

A SAM forneceu folha de berílio nas dimensões personalizadas solicitadas, com espessura controlada e acabamento de superfície adequados à aplicação. O detalhe fundamental foi a consistência em todo o lote. Para a janela do feixe fino, a espessura precisava permanecer próxima da faixa alvo, sem pontos finos locais. Caso contrário, a janela se tornaria o ponto fraco sob a carga de vácuo. Para o tamanho maior de folha, a planicidade e o estado das bordas eram mais importantes. Ela precisava se encaixar corretamente na montagem sem forçar a estrutura de fixação.

Cada folha foi entregue com certificação do material, análise de pureza e dados de inspeção dimensional. Isso proporcionou ao laboratório um registro concreto para trabalhar durante a revisão. Um de seus engenheiros internos mencionou que, de qualquer forma, eles geralmente acabam verificando manualmente as folhas recebidas. Nesse caso, a documentação e os valores medidos coincidiram de forma tão precisa que a verificação manual serviu principalmente como confirmação.

Ainda houve uma concessão. Para cumprir o cronograma, eles aceitaram um acabamento padrão em vez de solicitar um tratamento estético adicional em cada peça. Isso manteve o prazo de entrega sob controle. A contrapartida foi um pouco mais de trabalho de inspeção no lado do recebimento, o que não foi problema para eles. Para o hardware da linha de feixe, a funcionalidade vem antes da aparência.

Resultados e impacto

As folhas recebidas atenderam às metas dimensionais necessárias para a montagem. Mais importante ainda, os dados do material eram utilizáveis. Isso reduziu as idas e vindas entre o setor de compras, a equipe do laboratório e a revisão de segurança radiológica. A equipe confiou nos valores de espessura e nos dados de pureza ao aprovar o lote.

O desempenho do feixe ficou mais previsível. O acabamento da superfície permaneceu dentro da faixa tolerável para equipamentos sensíveis à dispersão, e o comportamento no vácuo não apresentou o tipo de deformação com que eles estavam preocupados. Ainda estamos monitorando o próximo lote em busca de pequenas marcas na superfície, pois o berílio nunca é um material totalmente fácil de lidar, mas o primeiro lote superou os principais obstáculos.

Para laboratórios que trabalham com folhas finas de berílio (Be Foil), a verdadeira questão raramente se resume apenas ao tamanho. Trata-se do tamanho, dos dados e da disciplina no manuseio. Se você quiser se aprofundar em como o controle de espessura e as opções de junção afetam o desempenho de folhas finas, consulte nossas orientações relacionadas ao processamento de folhas e ao controle dimensional.

Principais conclusões

A folha de berílio parece simples até você começar a exigir que ela se comporte em uma linha de feixe a vácuo. Aí, cada mícron faz diferença. Espessura, acabamento superficial e certificação — tudo isso influencia se a peça será utilizada ou devolvida.

Este projeto também mostrou o compromisso habitual. Um acabamento mais rigoroso pode atrasar a entrega, e uma entrega mais rápida pode deixar mais verificações a cargo do cliente. A SAM ajudou a manter esse equilíbrio razoável. O laboratório recebeu a folha de grau de acelerador com a documentação necessária, e o cronograma foi cumprido. Essa foi a principal conquista.
