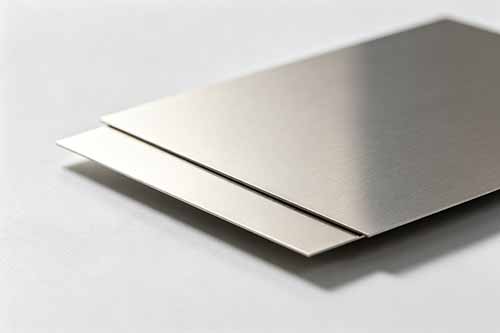

Chapa MP35N de 0,2 mm para componentes de dispositivos médicos: mantendo a espessura sem comprometer a formabilidade
Contexto do cliente
A chapa continuava enrolando nas bordas após a última etapa de conformação. Não era nada grave. Apenas o suficiente para comprometer o encaixe na montagem posterior e fazer com que a equipe de inspeção tivesse que rejeitar as peças para reavaliá-las.
As peças eram pequenas e de alta resistência, utilizadas em um subconjunto de dispositivo médico. O MP35N já era, em teoria, a liga certa. Cobalto-níquel-cromo-molibdênio. Excelente resistência, resistência à corrosão e comportamento à fadiga. O problema nunca foi a família de ligas.
Era a espessura.
Eles precisavam de uma chapa de 0,2 mm. Não “por volta de” 0,2 mm. Exatamente 0,2 mm, com planicidade e consistência de superfície suficientes para que o corte a laser e a conformação não criassem um segundo problema posteriormente. Eles já haviam testado algumas fontes de material. Um lote parecia bom até chegar à etapa de conformação. Outro tinha espessura melhor, mas deixava mais marcas na superfície do que eles desejavam. Tentamos adaptar o processo ao material e, depois, o material ao processo. Nenhuma das duas opções foi muito satisfatória.
Desafio
A principal questão era controlar a espessura sem comprometer as propriedades mecânicas que fazem com que valha a pena usar o MP35N.
A 0,2 mm, pequenas variações começam a aparecer em todos os lugares. Alguns mícrons aqui, alguns mícrons ali, e o comportamento do corte muda. A recuperação elástica muda. As bordas se comportam de maneira diferente. Até mesmo a pressão do dispositivo de fixação durante o manuseio pode deixar uma marca visível se o acabamento da chapa for inconsistente. O problema não era apenas a espessura. Era a espessura, mais a superfície, mais a resposta sob a carga de conformação.
Eles também tinham uma restrição de prazo real. O prazo de produção era curto, e a próxima rodada de protótipos não podia esperar por uma longa produção personalizada na fresadora. Discutimos a possibilidade de usar material mais espesso e usinagem pós-redução. Esse não era um bom caminho. O MP35N na forma de chapa ultrafina já é um compromisso entre formabilidade e resistência. Usinar a partir de um material mais espesso teria adicionado distorção e danos às bordas. Não valia a pena.
Sinceramente, esperávamos que a superfície fosse a parte mais difícil. Acabou que o controle da espessura foi o primeiro obstáculo, e o acabamento da superfície foi o que tirou o sono de todo mundo.
Por que escolheram a SAM
Stanford Advanced Materials (SAM) foi contratada porque podia fornecer chapas de MP35N com espessuras personalizadas e documentação oficial que atendesse ao fluxo de trabalho médico. Não era apenas um item na lista de uma cotação. Rastreabilidade do lote, certificação do material e um formato de embalagem que evitasse arranhões antes mesmo de a chapa chegar à bancada de conformação.
O prazo de entrega também era importante. O cliente não queria esperar por uma fundição especial, se pudesse evitar. A SAM tinha um caminho para fornecer chapas finas de MP35N sem transformar o pedido em um projeto que levasse meses. Isso não significava que tudo estivesse perfeito. Tivemos que aceitar uma janela de processamento mais restrita do que gostaríamos, e a especificação final da superfície precisava ser realista para a operação de conformação. Mas a alternativa era uma chapa mais espessa com mais pós-processamento, e isso teria criado seus próprios problemas.
Havia também confiança no lado do fornecimento. Com mais de 10.000 materiais e um longo histórico no fornecimento de materiais avançados, a SAM tinha profundidade suficiente para atender à solicitação sem ignorar os detalhes técnicos.
Solução fornecida
SAM forneceu chapas de MP35N com espessura de 0,2 mm, com o controle de espessura mantido dentro de uma faixa estreita, adequada para o trabalho posterior em componentes médicos. A chapa foi processada e inspecionada para minimizar a variação no lote. O cliente solicitou uma espessura alvo próxima a 0,200 mm, com desvio mínimo na área utilizável, e o material final foi fornecido levando em conta esse tipo de controle.
Alguns pontos técnicos foram importantes neste caso:
· A espessura foi mantida em 0,2 mm, o que estabilizou a carga de corte e reduziu a variação de retorno elástico entre as peças.
· A condição da superfície foi mantida limpa o suficiente para o corte a laser e a conformação de precisão, de modo que a descoloração das bordas e as marcas de arrasto observadas em lotes anteriores foram reduzidas.
· A certificação de grau médico e a rastreabilidade foram incluídas, o que encurtou a inspeção de entrada e ajudou a equipe de qualidade a agir mais rapidamente.
· As chapas foram embaladas de forma a limitar danos por atrito e marcas de manuseio nas bordas. O MP35N fino não tolera embalagens descuidadas. Ele pode parecer intacto na caixa e, em seguida, apresentar arranhões no momento em que é movido para a mesa.
Chegamos a considerar sugerir uma chapa um pouco mais espessa, algo próximo a 0,25 mm, pois seria mais fácil de manusear e menos sensível durante a conformação. Mas isso teria alterado a geometria final e aumentado a força de conformação. O cliente optou por manter a espessura de 0,2 mm. Essa foi a decisão certa para o projeto, mesmo que tenha tornado o processamento mais complexo.
Uma coisa curiosa. Nosso equipamento de inspeção ficou fora de serviço por parte do dia, então algumas chapas foram verificadas manualmente sob iluminação padrão e com um micrômetro. Não foi o ideal. Detectamos uma pequena variação de espessura nas bordas que poderíamos ter deixado passar se tivéssemos feito a verificação às pressas. O lote ainda estava dentro dos padrões, mas isso serviu para lembrar a todos que chapas finas se comportam de maneira diferente quando o método de medição muda.
Resultados e impacto
A chapa passou pela fabricação do protótipo sem os mesmos problemas recorrentes de ajuste. A consistência da espessura permaneceu dentro da faixa necessária para as ferramentas de conformação, e a equipe de montagem deixou de observar a distorção mais evidente nas bordas.
O cliente ainda precisava ficar atento ao desgaste das ferramentas. O MP35N não é um material macio e, com 0,2 mm, ainda pode deixar marcas se as faces da matriz não forem limpas com frequência suficiente. Essa questão ainda não está totalmente resolvida. O acabamento superficial do próximo lote ainda está sendo monitorado, e algumas marcas estéticas apareceram durante o manuseio após ciclos repetidos de teste. Elas não afetaram o funcionamento, mas eram visíveis.
O que mudou foi o nível de incerteza. A equipe pôde fabricar peças sem se perguntar se a própria chapa era a causa de todos os desvios dimensionais. O ciclo de inspeção de entrada ficou mais curto. A rejeição por variação de espessura diminuiu. O cronograma do protótipo avançou sem muitas idas e vindas sobre a qualidade do material.
Se você estiver comparando ligas médicas de espessura fina, também vale a pena examinar tópicos relacionados, como o comportamento de conformação da chapa MP35N e os requisitos de certificação de materiais médicos, antes de definir a próxima série de produção.
Principais conclusões
O MP35N ultrafino é viável, mas a janela de processo se estreita rapidamente. Com 0,2 mm, a chapa não é apenas uma matéria-prima. Ela faz parte da equação de ferramentas.
A verdadeira lição aqui não foi que o MP35N funcionou. Todos já sabiam que funcionaria. O importante foi conseguir uma fonte de fornecimento que mantivesse a espessura, a condição da superfície e a documentação alinhadas o suficiente para o uso em dispositivos médicos, sem que o pedido sofresse um grande atraso.
A SAM cuidou da solicitação de espessura personalizada, do pacote de certificação e dos detalhes de embalagem que mantiveram a chapa fina utilizável ao chegar à linha de produção. Ainda estamos monitorando o próximo lote quanto a marcas na superfície e sensibilidade ao manuseio. Não é um impedimento para o negócio, mas também não está totalmente resolvido.
