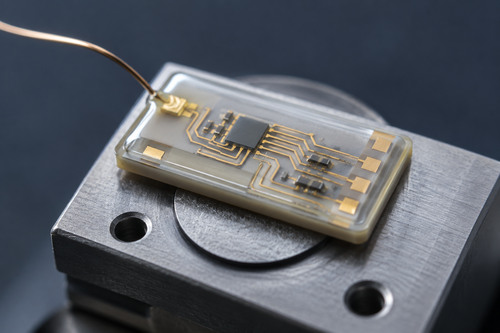

Revestimento de parileno para dispositivos eletrônicos implantáveis: o que os engenheiros de dispositivos médicos precisam saber
Definição dos parâmetros-chave para a seleção do revestimento
Antes de selecionar um revestimento de parileno para dispositivos eletrônicos implantáveis, defina como e onde ele será utilizado. A duração do contato, a exposição a fluidos corporais, os requisitos de isolamento elétrico e a arquitetura do invólucro influenciam as especificações do revestimento. Um revestimento na superfície de um sensor, por exemplo, pode enfrentar exigências diferentes daquelas de um revestimento utilizado como parte de um invólucro eletrônico vedado.
Esses detalhes também determinam quais testes o revestimento deve passar. Um baixo valor de transmissão de umidade medido em uma película plana não garante, por si só, proteção para um dispositivo montado com contatos, bordas e interfaces.
Comparações específicas por material: Parylene C, N e AF4
Os dados de um tipo de parileno não devem ser aplicados a outro. O parileno C é amplamente estudado para eletrônicos implantáveis, embora seu desempenho dependa de fatores como adesão, espessura da película, substrato e construção do dispositivo. O parileno N e o AF4 apresentam propriedades elétricas, térmicas e de barreira diferentes que podem ser úteis para projetos específicos.
Evite considerar o AF4 como uma barreira contra umidade geralmente superior. Os valores de permeabilidade publicados são medidos sob condições diferentes e podem não servir de base para uma classificação direta entre os diferentes tipos. Um estudo sobre filmes ultrafinos de AF4 examinou o fechamento do filme e o comportamento em imersão de curta duração para embalagens em nanoescala; ele não comprova a proteção de longo prazo para um dispositivo implantável. Compare as classes utilizando condições de teste e requisitos do dispositivo que correspondam à aplicação pretendida.
Preparação do substrato e técnicas de deposição
A preparação do substrato afeta a adesão do revestimento. A limpeza deve remover contaminantes sem danificar componentes sensíveis, enquanto qualquer tratamento de superfície ou etapa de promoção de adesão deve ser qualificada para o substrato e o processo.
Durante a deposição, especifique a faixa de espessura necessária e identifique áreas que devem permanecer sem revestimento, incluindo contatos elétricos. O mascaramento, a geometria complexa e a posição dos componentes dentro da câmara podem afetar o revestimento final. Medições de espessura em locais representativos ajudam a verificar o resultado, embora devam ser consideradas juntamente com testes funcionais.
Como lidar com desafios comuns de revestimento
Perda de aderência, poros, cobertura incompleta em torno de características complexas e entrada de umidade nas interfaces são possíveis causas de falha. Uma película pode parecer contínua em uma superfície acessível, mas ainda assim deixar áreas vulneráveis próximas a contatos, bordas ou juntas.
A investigação deve, portanto, ir além da espessura nominal da película. Quando um revestimento falha, determine se a falha ocorre através da película, ao longo de uma interface ou em outra parte do pacote do dispositivo. Pesquisas sobre o parileno C em dispositivos eletrônicos implantáveis ilustram por que a adesão úmida e o desempenho elétrico precisam ser avaliados em conjunto.
Protocolos de teste para validação de desempenho
Um plano de teste pode incluir desempenho dielétrico, adesão após exposição a fluidos, penetração de umidade e envelhecimento sob condições justificadas. Registre a espessura do revestimento, o substrato, a temperatura, o meio de teste e a duração para que os resultados possam ser interpretados e repetidos.
Testes em amostras são úteis para comparar materiais e processos, mas não conseguem capturar todas as características de um implante montado. Os testes no nível do dispositivo devem abordar as interfaces, os contatos, a geometria e a embalagem reais utilizados no projeto final. Os resultados do envelhecimento acelerado também precisam de uma justificativa clara e não devem ser apresentados como uma previsão direta da vida útil do implante sem evidências de apoio.
Avaliação Biológica: Além dos Nomes dos Materiais
O nome de um polímero, por si só, não é suficiente para comprovar a segurança biológica. A avaliação precisa levar em conta o dispositivo acabado, seu tipo e a duração do contato com o corpo, bem como quaisquer resíduos ou alterações introduzidas durante o processamento.
A norma ISO 10993-1:2025 fornece uma estrutura de gestão de riscos para a avaliação biológica de dispositivos médicos. A avaliação adequada depende do dispositivo acabado e de sua finalidade de uso; a descrição do material fornecida pelo fornecedor não substitui esse trabalho.
Validação de Engenharia e Lista de Verificação para Solicitação de Cotação
Para uma solicitação de cotação (RFQ) da matéria-prima Parylene AF4, solicite a especificação do material, o Certificado de Análise específico do lote, informações sobre impurezas, condições de embalagem e armazenamento e os termos de notificação de alterações. Se estiver adquirindo um serviço de revestimento, especifique também o substrato, os requisitos de máscara, a espessura alvo e as tolerâncias, os pontos de inspeção e as evidências necessárias para avaliar a adesão e o desempenho elétrico.
Pergunte quais resultados provêm de dados do material, amostras de teste revestidas ou dispositivos montados. Manter essas categorias claras facilita a comparação das informações dos fornecedores e ajuda a identificar os testes que ainda precisam ser realizados para o seu projeto.
SAM lista a matéria-prima Parylene AF4. Sua página sobre materiais para dispositivos médicos oferece uma visão mais ampla dos materiais disponíveis para aplicações médicas.
Referências
- Avaliação da permeabilidade de filmes ultrafinos de parileno AF4 para determinar a espessura mínima fechada para embalagens em nanoescala
- O desempenho de isolamento de filmes de parileno reativo em dispositivos eletrônicos implantáveis
- Desenvolvimento de um sistema de medição da taxa de transmissão de água (WTR) para revestimentos de barreira implantáveis
- ISO 10993-1:2025 — Avaliação biológica de dispositivos médicos — Parte 1
