Parafusos espinhais à base de PEEK versus parafusos de titânio: artefatos na ressonância magnética e compromissos entre os mater
Quais sistemas de parafusos estão sendo comparados?
Um artefato menor em um exame pós-operatório pode facilitar a avaliação do tecido ao lado de um parafuso pedicular. Essa é uma das razões pelas quais o PEEK reforçado com fibra de carbono tem atraído interesse na fixação da coluna vertebral, especialmente nos casos em que se prevê a realização de exames de imagem repetidos. O parafuso ainda precisa resistir à inserção, manter sua conexão com a haste e suportar cargas repetidas.
O termo “à base de PEEK” precisa de uma descrição mais detalhada antes que a comparação avance. O PEEK não preenchido e o PEEK reforçado com fibra de carbono, ou CFR-PEEK, apresentam comportamentos mecânicos diferentes. Um sistema também pode combinar uma haste de parafuso composta com uma cabeça, revestimento ou marcador de titânio. Essas peças metálicas continuam sendo relevantes para a imagem.
Os sistemas de titânio também variam. O diâmetro do parafuso, a liga, o design da cabeça, o material da haste e o mecanismo de travamento influenciam o desempenho. Comparar um parafuso composto com um parafuso de titânio só é útil quando o restante do conjunto é descrito.
Artefatos de ressonância magnética: o que permanece visível?
O metal próximo à região que está sendo examinada pode distorcer o campo magnético local, produzindo perda de sinal e distorção geométrica. A região escura ou distorcida resultante pode se estender além do próprio parafuso. Seu tamanho varia de acordo com a geometria do implante, a orientação, a intensidade do campo do aparelho de ressonância magnética e a sequência de imagem.
Em comparações publicadas, as estruturas de CFR-PEEK produziram menos artefatos do que as de titânio. Isso pode melhorar a visibilidade das estruturas próximas, mas não significa que todo sistema composto deixe a mesma quantidade de tecido visível. A cabeça de um parafuso de titânio ainda pode obscurecer uma região ao lado de uma haste que, de outra forma, apresentaria poucos artefatos.
Um estudo em cadáveres comparou parafusos totalmente de titânio, roscas compostas com cabeças de titânio e parafusos totalmente compostos. Separar esses projetos é mais informativo do que rotulá-los simplesmente como “metal” e “PEEK”. Isso também ajuda a explicar por que uma imagem de um sistema não pode substituir outra.
O protocolo de exame deve ser incluído na comparação. Se o sistema de titânio for examinado com uma sequência e o sistema composto com outra, tanto o implante quanto as configurações de aquisição podem contribuir para a diferença. Um laudo útil identifica quais estruturas puderam ser avaliadas, juntamente com as medições de artefatos e as configurações do tomógrafo.
Os achados da TC e da RM também devem permanecer separados. A radiolucidez descreve a transmissão de raios X; ela não explica todo o comportamento na RM. O estudo citado sobre neoplasias da coluna vertebral inclui imagens de TC e resultados do planejamento de radioterapia, que não devem ser apresentados como uma medida direta da redução de artefatos na RM.
Menos artefato não garante a segurança na RM
Uma imagem nítida não responde se o implante pode ser examinado com segurança. Forças magnéticas, torque e aquecimento por radiofrequência exigem avaliação específica. O reforço de fibra de carbono também não pode ser tratado como isolante elétrico simplesmente porque a matriz é um polímero.
A orientação da FDA aborda os testes e a rotulagem de dispositivos utilizados no ambiente de RM. Para um sistema espinhal acabado, a informação relevante é a rotulagem de RM específica do dispositivo, incluindo quaisquer condições que regulem a realização da ressonância. Nem “titânio” nem “CFR-PEEK” fornecem essas condições por si só.
Essa distinção deve permanecer clara na literatura técnica. Um estudo de artefatos corrobora uma declaração de imagem nas condições testadas. Ele não estabelece, de forma independente, uma designação de “Seguro para RM” ou “Condicional para RM”.
O que muda do ponto de vista mecânico?
As fibras de carbono alteram a forma como o PEEK suporta uma carga. O PEEK não preenchido é muito menos rígido do que a liga de titânio; com reforço, a quantidade de fibra e sua direção fazem uma diferença substancial. Um valor medido ao longo das fibras pode não descrever a carga aplicada transversalmente a elas. Para um parafuso, os dados úteis devem refletir o arranjo das fibras após a moldagem ou usinagem.
A carga transversal às fibras pode produzir uma resposta diferente daquela da carga ao longo delas. Isso se torna importante em torno das roscas, nas mudanças de seção e na conexão com a cabeça do parafuso. O corte dessas características pode interromper o reforço; portanto, uma amostra de tração retirada do material de partida não reproduzirá todas as condições locais do parafuso.
O titânio evita esse problema específico de disposição das fibras, mas suas propriedades não são independentes do processamento. A textura, danos à superfície e defeitos de fabricação podem afetar a peça acabada. É generalização excessiva afirmar que todos os parafusos de titânio se comportam de maneira idêntica em todas as direções de carga.
Para qualquer um dos projetos, a rigidez é medida em mais de um nível. A haste do parafuso pode entortar, a cabeça pode se mover dentro de seu alojamento ou a haste pode se desviar. Alterar o material da haste não produzirá necessariamente a mesma mudança na rigidez da estrutura montada.
A carga de longo prazo levanta questões relacionadas à fluência e à fadiga. Peças à base de polímeros podem se deformar com o tempo sob carga sustentada, enquanto cargas repetidas podem danificar o material ou afrouxar uma conexão. Estruturas de titânio também precisam de avaliação de fadiga. Não há uma classificação confiável entre “moderada versus muito alta” sem as dimensões, as condições de carga e o critério de falha.
Inserção, roscas e a conexão da haste
Um parafuso deve, primeiro, atingir a posição pretendida sem danos. O torque de inserção depende da geometria da rosca, da preparação do orifício, das condições ósseas e da superfície do parafuso — não apenas da resistência à tração. O recesso da chave de fenda ou a cabeça do parafuso podem falhar antes que a haste atinja seu limite de torção.
Os testes devem analisar o que ocorre durante a inserção, bem como o que permanece depois. Danos à rosca ou à superfície do compósito podem afetar o desempenho posterior, mesmo que o parafuso ainda possa ser assentado. A chave de encaixe prevista e o procedimento de inserção devem fazer parte dessa avaliação.
Os testes de arrancamento e afrouxamento cíclico examinam outra parte do problema: a interface parafuso-osso. Comparar parafusos com diferentes diâmetros ou perfis de rosca pode dificultar a identificação do efeito do material. A qualidade óssea e o meio de teste também precisam ser registrados.
A conexão da haste merece igual atenção. Em uma avaliação mecânica publicada sobre um sistema CFR-PEEK, a falha da estrutura envolveu deslizamento no conjunto da cabeça do parafuso. Esse resultado ilustra por que testar apenas o material do parafuso deixaria de identificar uma possível falha em outro ponto do caminho de carga.
Comparação de materiais e estruturas
| Pergunta | PEEK sem enchimento | CFR-PEEK | Liga de titânio |
|---|---|---|---|
| O que determina a rigidez? | Tipo de polímero, geometria e processamento | Arquitetura das fibras, matriz, geometria e processamento | Liga, geometria e projeto da estrutura |
| O que afeta os artefatos de ressonância magnética? | O dispositivo como um todo, incluindo marcadores e outros componentes | Projeto do compósito e quaisquer cabeçotes metálicos, revestimentos ou marcadores | Geometria do metal, orientação e protocolo de varredura |
| O que precisa ser submetido a testes mecânicos? | A adequação à função de suporte de carga proposta | Inserção, falha sensível às fibras, fluência, fadiga e conexões | Inserção, fadiga, afrouxamento e conexões |
| O nome do material pode garantir a segurança da RM? | Não | Não | Não |
| Um certificado do material em estoque qualifica o parafuso? | Não; são necessárias evidências do dispositivo acabado | Não; são necessárias evidências sobre o material composto e a construção | Não; são necessárias evidências do dispositivo acabado |
Tratamento de superfície e contato com o osso
Um revestimento ou uma superfície rugosa podem ter como objetivo alterar a resposta óssea, mas essa é uma alegação relativa ao parafuso tratado. Os resultados para o titânio não tratado não descrevem todos os modelos de titânio revestido, e os resultados de caixas de PEEK não podem ser automaticamente transferidos para parafusos pediculares de CFR-PEEK.
As evidências devem identificar a superfície, como ela foi fabricada e o que foi medido. A adesão do revestimento e os danos após a inserção são relevantes, juntamente com os achados biológicos. Uma superfície que pareça intacta antes do uso pode ser alterada ao aparafusar o parafuso no local.
A melhoria na imagem é um desfecho à parte. Visualizar a interface com mais clareza pode auxiliar na avaliação, mas a imagem por si só não comprova uma fixação mais forte ou uma melhor integração óssea.
Especificações e Origem do Material
A norma ASTM F2026 estabelece requisitos para o PEEK dentro de seu escopo declarado. Ela exclui materiais que contenham enchimentos e outros aditivos; portanto, um certificado para o polímero base não pode, por extensão, abranger o compósito de fibra de carbono. O fabricante do compósito precisa de registros relativos ao reforço, ao processamento e ao material resultante.

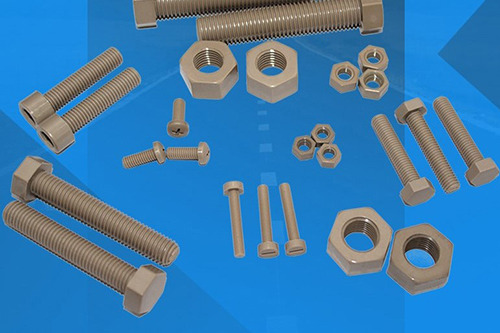

Um parafuso de PEEK comum é um exemplo de elemento de fixação, não uma evidência de adequação como parafuso pedicular. Sua resina, histórico de fabricação, projeto da rosca e documentação podem ter sido selecionados para um ambiente de uso diferente.
Da mesma forma, a haste de Ti-6Al-4V ELI é matéria-prima. A usinagem, o acabamento, a limpeza e a montagem ocorrem após os testes de fábrica. Seus efeitos precisam ser considerados no parafuso acabado e na estrutura.
Para aquisição por meio da Stanford Advanced Materials (SAM), a especificação de compra deve distinguir o material em estoque de um componente de implante. A classe, a condição de entrega, as dimensões e os registros do lote pertencem ao pedido da matéria-prima. Uma avaliação do sistema acabado inclui testes mecânicos, avaliação biológica, evidências de imagem e rotulagem para RM.
Vale a pena examinar o CFR-PEEK nos casos em que a anatomia adjacente precise permanecer visível durante o acompanhamento. O titânio continua sendo uma opção estrutural bem estabelecida. A decisão de engenharia é se o sistema proposto oferece a fixação e o desempenho de imagem necessários, com resultados de testes abrangendo as cabeças, hastes, conexões e marcadores reais — e não apenas a haste do parafuso.
Referências
- FDA: Testes e rotulagem de dispositivos médicos para segurança no ambiente de ressonância magnética
- ASTM F2026-23 — Polímeros de polieteretercetona para aplicações em implantes cirúrgicos
- Parafusos pediculares reforçados com fibra de carbono reduzem artefatos na ressonância magnética de pacientes com espondilodese lombar
- Avaliação qualitativa de artefatos relacionados a parafusos pediculares de titânio versus fibra de carbono/poliéteretercetona: um estudo em cadáveres
- Um novo sistema de fixação da coluna vertebral feito inteiramente de compósito PEEK reforçado com fibra de carbono: uma avaliação mecânica in vitro
- O uso de fibra de carbono/poliéteretercetona na fixação por parafusos pediculares para neoplasias da coluna vertebral — vantagens potenciais na imagem pós-operatória e no planejamento da radioterapia
