NaI:Tl vs. LaBr₃:Ce para câmeras gama e espectroscopia em medicina nuclear
Necessidades específicas para aplicações de imagem
A separação de picos de raios gama próximos e a localização de um evento no campo de visão de uma câmera impõem exigências diferentes a um cintilador. O LaBr₃:Ce é atraente por sua resolução energética e resposta rápida, enquantoo NaI:Tl tem um papel consolidado nas câmeras gama convencionais. Seu valor relativo depende de como o cristal interage com o colimador, a leitura óptica e a eletrônica.
Para imagens planas, a área do detector, a uniformidade espacial e a reconstrução da posição são considerações centrais. Uma sonda compacta pode dar maior ênfase à sensibilidade dentro de um volume limitado, enquanto a espectroscopia requer discriminação confiável de energia e caracterização do ruído de fundo. Uma vantagem de um material em uma medição específica não melhora automaticamente todas as aplicações.
A comparação, portanto, requer uma energia de fóton definida, geometria ativa e arranjo de leitura. O desempenho a 662 keV é útil para avaliação comparativa, mas não deve ser tratado como uma especificação direta para imagens ou medições em outras energias.
Análise comparativa das propriedades dos cintiladores
Rendimento de luz e resolução energética
O NaI:Tl é comumente associado a um rendimento luminoso próximo a 38.000 fótons/MeV, enquanto valores em torno de 60.000–63.000 fótons/MeV são frequentemente relatados para o LaBr₃:Ce. Um maior rendimento luminoso pode aumentar o número de fotoelétrons detectados e proporcionar melhor resolução energética, embora a qualidade do cristal, as perdas ópticas e o fotossensor também influenciem o resultado.
As resoluções representativas dos detectores a 662 keV são de aproximadamente 6–7% para o NaI:Tl e em torno de 3% para o LaBr₃:Ce, expressas como largura total na metade do máximo dividida pela energia do pico fotônico. Esses são valores comparativos típicos, e não garantias para cristais de todos os tamanhos ou configurações de embalagem.
Para a medicina nuclear, o teste de aceitação relevante deve incluir as energias operacionais pretendidas. Picos de energia mais estreitos podem ajudar a distinguir emissões e facilitar a rejeição de espalhamento, mas a qualidade da imagem também depende da colimação, do posicionamento dos eventos e da reconstrução. Uma comparação publicada entre detectores de fóton único constatou desempenho comparável para as configurações específicas de cristais finos estudadas, apesar do maior rendimento de luz do LaBr₃:Ce.
Densidade e Número Atômico Efetivo
O NaI:Tl tem uma densidade de aproximadamente 3,67 g/cm³, em comparação com cerca de 5,1 g/cm³ para o LaBr₃:Ce. A maior densidade pode favorecer a parada de fótons dentro de um volume limitado, embora a eficiência de detecção ainda deva ser calculada ou medida para a energia, composição e espessura específicas.
O número atômico efetivo deve ser utilizado com cautela, pois seu valor depende da definição e da interação em questão. Não se deve afirmar que o LaBr₃:Ce possui, de maneira geral, um número atômico efetivo mais alto do que o NaI:Tl. A atenuação dependente da energia e a absorção de energia total são medidas mais úteis para comparar os detectores propostos.
A eficiência de parada do cristal também é distinta da sensibilidade da câmera. A aceitação do colimador, a atenuação da janela de entrada, a área ativa e as configurações de seleção de eventos podem afetar o número de contagens úteis que o sistema registra.
Tempo de decaimento e correspondência de emissão
O NaI:Tl possui um tempo de decaimento característico em torno de 230 ns, enquanto o LaBr₃:Ce geralmente apresenta uma resposta rápida da ordem de 15 a 30 ns, dependendo da composição e das condições de medição. Essa resposta mais rápida permite uma cronometragem rápida e pode reduzir a sobreposição de pulsos quando os componentes eletrônicos são capazes de processar os sinais resultantes.
Nem a capacidade de taxa de contagem nem a resolução de temporização decorrem apenas do tempo de decaimento. O tempo de subida, a luz detectada, o processamento de pulsos e o comportamento do fotossensor também são importantes. Os pulsos rápidos e intensos do LaBr₃:Ce podem exigir linearidade do PMT ou ampla faixa dinâmica do SiPM.
O NaI:Tl emite próximo a 415 nm e o LaBr₃:Ce próximo a 380 nm. Ambos podem ser acoplados a PMTs ou SiPMs adequados, mas a resposta espectral do sensor selecionado e a transmissão da janela óptica e do material de acoplamento devem ser consideradas em conjunto. O LaBr₃:Ce não é automaticamente a melhor opção para todos os fotossensores modernos.
Fundo intrínseco e higroscopicidade
O LaBr₃:Ce possui um fundo de radiação intrínseco associado ao lantânio-138, que ocorre naturalmente. A atividade adicional proveniente de contaminantes também pode ser relevante em determinados cristais. Esse fundo pode afetar medições de fontes fracas e deve ser caracterizado nas janelas de energia utilizadas pelo instrumento.
O NaI:Tl não apresenta a mesma atividade relacionada ao lantânio, embora um detector de NaI:Tl ainda possa registrar o fundo ambiental, a contaminação e o ruído eletrônico. A comparação prática é, portanto, um espectro de fundo medido sob condições definidas, em vez de uma afirmação genérica de que um detector apresenta menor ruído.
Ambos os materiais são higroscópicos e requerem proteção confiável contra umidade. O LaBr₃:Ce é fortemente higroscópico; portanto, não deve ser apresentado como necessitando de encapsulamento menos exigente do que o NaI:Tl. A integridade da embalagem é essencial para preservar a qualidade óptica e o desempenho do detector durante todo o manuseio e a vida útil.
Resposta à temperatura e tamanho do cristal
A temperatura afeta tanto o cintilador quanto sua leitura. Alterações na saída de luz, no ganho do PMT ou na resposta do SiPM podem deslocar o pico fotográfico medido, tornando a caracterização no nível do detector mais útil do que uma simples classificação da estabilidade do material. A compensação de ganho e a calibração devem abranger a faixa de operação pretendida.
O tamanho do cristal introduz outras compensações. Volumes maiores podem melhorar a interceptação de fótons, mas a coleta de luz e a uniformidade podem se tornar mais difíceis de controlar. Em detectores de imagem, a espessura do cristal também afeta a eficiência de parada e a distribuição óptica usada para o posicionamento de eventos.
O uso consolidado do NaI:Tl em câmeras gama de grande área é uma vantagem prática. A disponibilidade, o custo e o desempenho do LaBr₃:Ce devem ser avaliados para as dimensões exigidas, em vez de serem inferidos a partir de resultados obtidos com um pequeno detector de espectroscopia.

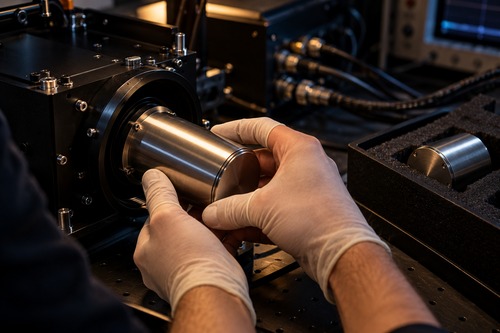

Encapsulamento e acoplamento PMT/SiPM
A janela óptica, o refletor, a camada de acoplamento e o arranjo do sensor contribuem para a resposta do detector. Sua geometria afeta a coleta de luz e a dependência da posição, enquanto o invólucro deve proteger o cristal sem adicionar atenuação inaceitável nas energias operacionais.
Para qualquer um dos materiais, um invólucro hermético precisa suportar as condições especificadas de armazenamento, transporte e operação. A densidade não é indício de durabilidade mecânica, e não se deve presumir que nenhum dos cristais requeira suporte mínimo. Expansão térmica, choques e cargas de montagem devem ser considerados na qualificação do invólucro.
Calibração e Comportamento da Taxa de Contagem
A calibração relaciona a altura do pulso medida à energia e estabelece a resposta necessária para a aplicação. Ela pode incluir calibração de energia, resolução, eficiência e, para detectores de imagem, correções espaciais e de uniformidade. Os picos mais estreitos do LaBr₃:Ce podem ajudar a identificar características espectrais, mas não eliminam esses requisitos de calibração.
As medições de eficiência requerem uma geometria de fonte e uma faixa de energia definidas. Uma calibração obtida com uma fonte pontual pode não descrever diretamente uma fonte estendida ou um arranjo de imagem clínica, onde a colimação e a atenuação alteram a resposta.
À medida que as taxas de contagem aumentam, os testes devem monitorar a posição do pico, a resolução, a taxa de transferência, o tempo morto e o acúmulo de sinais. A resposta rápida do LaBr₃:Ce é uma vantagem apenas quando a leitura completa mantém o desempenho exigido. Os limites de aceitação devem, portanto, referir-se às contagens utilizáveis do sistema, em vez de uma taxa inferida a partir da constante de decaimento do cintilador.
Embalagem mecânica, testes de aceitação e aquisição
| Propriedade | NaI:Tl | LaBr₃:Ce |
|---|---|---|
| Rendimento luminoso típico | Aproximadamente 38.000 fótons/MeV | Geralmente em torno de 60.000–63.000 fótons/MeV |
| Resolução representativa a 662 keV | Aproximadamente 6–7% FWHM | Aproximadamente 3% FWHM |
| Densidade | Aproximadamente 3,67 g/cm³ | Aproximadamente 5,1 g/cm³ |
| Tempo de decaimento característico | Aproximadamente 230 ns | Normalmente, cerca de 15–30 ns |
| Pico de emissão | Perto de 415 nm | Perto de 380 nm |
| Atividade intrínseca | Sem atividade intrínseca relacionada ao lantânio | O fundo de lantanio-138 deve ser levado em consideração |
| Proteção contra umidade | É necessário encapsulamento hermético | É necessário encapsulamento hermético |
Esses valores servem de base para uma comparação preliminar. Uma especificação de aquisição deve identificar a composição do cristal, as dimensões ativas, a construção do invólucro, a interface óptica e as condições de teste subjacentes ao desempenho prometido.
Os testes de aceitação podem então avaliar a resolução em energias relevantes, o ruído de fundo, a uniformidade da resposta, o comportamento da taxa de contagem e a dependência da temperatura. Os testes de integridade do invólucro e mecânicos devem refletir as condições que o detector enfrentará. Para uma câmera, essas verificações precisam se estender à resposta espacial e ao sistema de imagem montado.
As discussões de fornecimento com a Stanford Advanced Materials (SAM) devem esclarecer se a necessidade é de material cristalino, um cintilador encapsulado ou um conjunto completo de detector. Essa distinção ajuda a alinhar a cotação e a documentação com o trabalho de qualificação que ainda precisa ser realizado.
Escolha para o instrumento pretendido
O NaI:Tl continua sendo um candidato prático para projetos convencionais de câmeras gama, nos quais a disponibilidade de grande área e uma arquitetura de leitura estabelecida são importantes. O LaBr₃:Ce é atraente para espectroscopia e medições rápidas, nas quais a resolução energética e o tempo justificam seu custo e requisitos de encapsulamento. Seu ruído de fundo intrínseco merece atenção especial em aplicações com baixa taxa de contagem.
A escolha depende do desempenho medido no instrumento proposto. Uma simulação pode auxiliar na triagem do projeto, enquanto testes com protótipos determinam se melhorias nas propriedades do cristal se traduzem em resultados úteis de imagem ou medição.
Referências
- Estudo preliminar de Monte Carlo da imagem SPECT com 18F-FDG utilizando câmeras gama baseadas no cristal LaBr₃:Ce
- Comparação de desempenho entre LaBr₃:Ce e NaI:Tl para detectores de emissão de fóton único
- Estudo das decaimentos radioativos do 138La utilizando cintiladores de LaBr₃
- Laboratório Nacional Lawrence Berkeley: Biblioteca de cintiladores inorgânicos
- Comparação entre cintiladores LaBr₃:Ce e NaI(Tl) para dispositivos de identificação de radioisótopos
