Titânio x Aço Inoxidável x Cromo-Cobalto: Comparação entre metais de uso médico
Seleção de materiais para dispositivos médicos
Tanto uma placa de fixação quanto uma superfície de apoio articular podem exigir resistência mecânica e resistência à corrosão, mas impõem exigências diferentes ao metal. A placa deve suportar cargas repetidas dentro de uma geometria limitada, enquanto a superfície de apoio também deve controlar o atrito, o desgaste e a geração de resíduos. Essas diferenças explicam por que o titânio, o aço inoxidável e o cobalto-cromo continuam sendo úteis em diferentes aplicações médicas.
A comparação é mais útil quando identifica uma liga específica, a forma do produto e as condições de processamento. Um fio de aço inoxidável submetido a trabalho a frio não pode ser comparado a uma barra de titânio recozida apenas com base nos nomes das famílias de ligas. Da mesma forma, um material que apresenta bom desempenho em um ensaio de tração estático pode se comportar de maneira diferente após usinagem, união, tratamento de superfície ou cargas repetidas no dispositivo acabado.
Famílias de ligas e formas de produto
As opções de titânio incluem graus comercialmente puros e ligas como a Ti-6Al-4V ELI. O titânio comercialmente puro oferece resistência à corrosão e formabilidade, enquanto a Ti-6Al-4V ELI proporciona maior resistência para muitas aplicações estruturais. A designação ELI refere-se ao teor intersticial extra-baixo; ela não garante que todo produto fabricado com a liga seja adequado para implantação.
O aço inoxidável para implantes também requer uma designação precisa. A norma ASTM F138 trata de barras e fios de aço inoxidável 18Cr-14Ni-2,5Mo forjados para implantes cirúrgicos, e não de todos os produtos vendidos como 316L. A composição, a condição metalúrgica e a forma do produto continuam fazendo parte das especificações de compra.
O cobalto-cromo é uma família mais ampla, com o CoCrMo entre as ligas utilizadas em aplicações ortopédicas. O CoCrMo fundido e o CoCrMo forjado podem diferir em microestrutura e comportamento mecânico; portanto, suas especificações não são intercambiáveis. A barra de liga de cobalto-cromo-molibdênio mencionada no link é identificada como material de grau de fundição. Sua adequação para um componente proposto requer análise da condição em que é fornecida, da documentação e do processo de fabricação subsequente.
Propriedades mecânicas: densidade, módulo de elasticidade e resistência
O titânio tem uma densidade de aproximadamente 4,4–4,5 g/cm³, em comparação com cerca de 7,9–8,0 g/cm³ para o aço inoxidável de implantes e aproximadamente 8,3–8,5 g/cm³ para o CoCrMo. Esses valores aproximados ajudam a estimar a massa do componente, embora o peso final também dependa das dimensões necessárias para atender aos requisitos de resistência e rigidez.
O titânio denso e o Ti-6Al-4V ELI geralmente apresentam um módulo de elasticidade em torno de 100–115 GPa, abaixo dos cerca de 190–200 GPa do aço inoxidável austenítico e dos aproximadamente 210–250 GPa do CoCrMo. O módulo mais baixo do titânio pode ser útil em estruturas em contato com o osso, mas não resolve por si só o fenômeno de proteção contra tensões. A geometria do componente, a fixação e o osso circundante também determinam a transferência de carga.
A resistência varia de forma mais substancial com o tipo de liga e as condições de processamento. O trabalho a frio pode aumentar a resistência do aço inoxidável, enquanto a fundição, o forjamento e o tratamento térmico influenciam as propriedades do CoCrMo. No caso do titânio, os tipos comercialmente puros devem ser diferenciados do Ti-6Al-4V ELI. O limite de escoamento, a ductilidade e o desempenho à fadiga são, portanto, melhor comparados utilizando dados certificados para a condição real do material em bruto do que um único valor genérico.
| Considerações | Titânio / Ti-6Al-4V ELI | Aço inoxidável para implantes | CoCrMo |
|---|---|---|---|
| Densidade | Aproximadamente 4,4–4,5 g/cm³ | Aproximadamente 7,9–8,0 g/cm³ | Aproximadamente 8,3–8,5 g/cm³ |
| Módulo de elasticidade | Geralmente mais baixo, em torno de 100–115 GPa | Normalmente em torno de 190–200 GPa | Normalmente em torno de 210–250 GPa |
| Interesse comum em projetos | Aplicações com baixa massa e em contato com a estrutura ou com o osso | Resistência, opções de fabricação e custo | Resistência ao desgaste e aplicações em rolamentos |
| Principais preocupações | Atrito excessivo, desgaste, calor de usinagem e comportamento da interface | Corrosão localizada, endurecimento por deformação e condição da superfície | Dificuldade de usinagem, resíduos de desgaste e corrosão na interface |
| Exemplos de especificações | F67 para titânio não ligado; F136 para liga ELI forjada | F138 para as barras e fios especificados | F75 para material fundido; F1537 para ligas forjadas |
As faixas de propriedades são valores de triagem para materiais densos, não limites de aceitação. Os dados do fornecedor e os testes dos componentes devem estabelecer os valores aplicáveis ao tipo selecionado e às condições de fabricação.
Resistência à corrosão e passivação
Todas as três famílias de materiais dependem de filmes protetores de superfície para resistência à corrosão. O titânio forma um óxido rico em titânio, enquanto o aço inoxidável e o CoCrMo dependem substancialmente de filmes passivos ricos em cromo. Seu desempenho ainda depende das condições da superfície e do ambiente, particularmente onde fendas, contato mecânico ou depósitos alteram as condições locais.
O aço inoxidável para implantes pode sofrer corrosão por pite ou em fendas sob condições desfavoráveis, embora a exposição ao cloreto por si só não seja indicativa de falha. O titânio e o CoCrMo também requerem atenção em interfaces sujeitas a cargas mecânicas, onde movimentos repetidos podem romper as camadas protetoras. Um resultado favorável em uma amostra polida pode, portanto, fornecer informações limitadas sobre uma junção modular ou uma superfície danificada.
A limpeza e os tratamentos de passivação adequados podem auxiliar no controle da corrosão, removendo a contaminação e estabelecendo uma condição superficial adequada. No entanto, a passivação não compensa uma liga inadequada, uma geometria defeituosa ou uma interface que danifique repetidamente a superfície.
Considerações sobre desgaste e atrito
O CoCrMo é valorizado por sua resistência ao desgaste e é utilizado em aplicações qualificadas de rolamentos. O titânio geralmente apresenta comportamento menos favorável em contatos deslizantes desprotegidos e pode sofrer atrito excessivo ou gerar detritos. Essa diferença ajuda a explicar suas diferentes funções, mas o material de acoplamento, a lubrificação, o acabamento e a pressão de contato continuam sendo importantes.
O atrito por fricção ocorre quando pequenos movimentos relativos atuam repetidamente em uma interface de contato. Ele pode combinar danos mecânicos com corrosão, afetando o titânio, o aço inoxidável e o CoCrMo, dependendo da montagem. Uma maior resistência volumétrica não garante melhor desempenho contra o atrito por fricção, pois as condições locais de contato podem determinar os danos.
Os testes de desgaste devem, portanto, representar o par de contato e o movimento pretendidos. A análise dos resíduos e de ambas as superfícies em contato fornece informações que a perda de massa por si só pode deixar de detectar, especialmente quando há transferência de material entre as superfícies ou quando a corrosão acompanha o desgaste.
Fabricabilidade e técnicas de processamento
A usinagem do titânio requer controle do calor de corte, do contato da ferramenta e da remoção de cavacos. Sua condutividade térmica relativamente baixa e a tendência de aderir às ferramentas contribuem para a dificuldade, enquanto características finas podem ser afetadas por deflexão e tensão residual. As escolhas de ferramentas e processos precisam se adequar tanto à liga quanto à geometria do componente.
O aço inoxidável austenítico para implantes oferece rotas estabelecidas de conformação e usinagem, mas pode sofrer endurecimento por deformação e criar condições de corte exigentes. “Mais fácil de fabricar” é, portanto, um julgamento relativo, e não uma garantia. A soldagem ou outros processos térmicos também precisam ser avaliados quanto ao seu efeito sobre a condição final do material.
O CoCrMo pode causar desgaste substancial das ferramentas, e seu processo de fabricação afeta a microestrutura resultante. Fundição, forjamento, usinagem e manufatura aditiva exigem, cada um, seus próprios controles de processo. A manufatura aditiva pode permitir geometrias complexas, mas a qualificação do pó e a inspeção do componente fabricado acrescentam requisitos que a certificação convencional de peças forjadas não abrange.

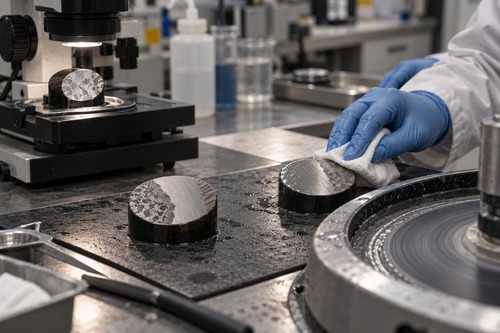

Acabamento e limpeza da superfície
O acabamento superficial adequado depende da função. Superfícies de apoio podem exigir controle rigoroso da rugosidade e da geometria, enquanto regiões em contato com o osso podem utilizar uma superfície texturizada deliberadamente. Um acabamento mais liso não melhora universalmente a integração tecidual, e um acabamento mais áspero pode ser indesejável onde ocorre contato deslizante.
As operações de acabamento também podem alterar a composição química da superfície, introduzir resíduos ou deixar defeitos locais. O jateamento, o polimento e os tratamentos químicos, portanto, precisam ser verificados na condição em que são entregues para montagem. A limpeza deve remover fluidos de usinagem, resíduos abrasivos e outros contaminantes relevantes para o processo.
Esses controles apoiam a avaliação do dispositivo acabado, mas nem uma aparência polida nem uma declaração de limpeza do fornecedor garantem a segurança biológica. A avaliação deve levar em consideração a superfície final, os resíduos, o contato pretendido e o processamento subsequente.
Normas e Rastreabilidade
As normas de materiais devem corresponder à liga e à forma do produto. A norma ASTM F67 abrange produtos laminados específicos de titânio não ligado, enquanto a norma ASTM F136 trata do Ti-6Al-4V ELI forjado. A norma ASTM F138 se aplica às barras e fios de aço inoxidável para implantes especificados. Para o CoCrMo, a norma ASTM F75 abrange a liga de fundição e peças fundidas por cera perdida não acabadas, enquanto a norma ASTM F1537 trata das ligas forjadas.
Essas distinções são importantes ao comparar cotações. Uma haste fornecida como matéria-prima para fundição não deve ser considerada equivalente a uma barra forjada para implantes simplesmente porque ambas são de CoCrMo. A edição aplicável da norma, a condição do material e os resultados dos ensaios de apoio devem constar no contrato de compra.
A identificação do lote e do lote de aquecimento deve permanecer vinculada ao material durante o corte, o processamento e a inspeção. Essa rastreabilidade auxilia nas investigações e no controle de mudanças, enquanto a qualificação do dispositivo acabado aborda separadamente a geometria, o desempenho, a condição da superfície e o uso pretendido.
Lista de verificação de aquisição
Uma solicitação de cotação (RFQ) útil transforma os requisitos de projeto em uma especificação à qual os fornecedores possam responder de maneira consistente. Ela deve incluir:
- Designação exata da liga, forma do produto e condição de entrega.
- Norma de material aplicável e edição acordada.
- Dimensões, tolerâncias, condição da superfície e margem de usinagem.
- Composição química exigida, resultados mecânicos e rastreabilidade do lote ou do processo térmico.
- Requisitos relevantes de avaliação de corrosão, desgaste e fadiga.
- Expectativas quanto à notificação de alterações e disponibilidade de lote de teste.
Para discussões sobre fornecimento com a Stanford Advanced Materials (SAM), esses detalhes ajudam a distinguir materiais que compartilham o mesmo nome de família, mas se destinam a diferentes processos de fabricação. O titânio pode ser adequado para um projeto que enfatize baixa massa e menor rigidez; o aço inoxidável pode oferecer um equilíbrio prático entre fabricação e custo; e o CoCrMo pode ser a solução para contatos sujeitos a desgaste intenso. A escolha final depende do componente e da montagem qualificados, e não de uma classificação universal dos três metais.
Referências
- ASTM F67: Titânio não ligado para aplicações em implantes cirúrgicos
- ASTM F136: Liga ELI de titânio-6, alumínio-4 e vanádio forjada para aplicações em implantes cirúrgicos
- ASTM F138: Barras e fios de aço inoxidável forjado para implantes
- ASTM F1537: Ligas CoCrMo forjadas para implantes cirúrgicos
- ASTM F75: Peças fundidas de liga de CoCrMo e liga para fundição para implantes cirúrgicos
- Características de desgaste de biomateriais metálicos: uma revisão
- Corrosão de biomateriais metálicos: uma revisão
