Materiais de blindagem contra radiação para a tecnologia médica: tungstênio, carboneto de boro e compósitos
Proteção contra raios X e raios gama versus atenuação de nêutrons
Uma blindagem compacta ao redor de uma fonte de raios X e uma barreira exposta a nêutrons resolvem problemas diferentes relacionados à radiação. O tungstênio pode proporcionar uma atenuação substancial de fótons com uma espessura limitada, enquanto o carboneto de boro é útil principalmente para absorver nêutrons térmicos. Suas funções tornam-se complementares em um campo de radiação misto, onde um único material pode não ser capaz de lidar com todas as contribuições para a dose fora da blindagem.
Os sistemas de imagem médica e de tratamento também diferem em seus requisitos de blindagem. Equipamentos de raios X para diagnóstico, fontes de raios gama e instalações onde os nêutrons secundários são relevantes não devem ser avaliados usando a mesma classificação de materiais. O espectro da fonte, as condições operacionais, a localização da blindagem e a transmissão permitida estabelecem a base para uma comparação significativa.
O espaço disponível e o peso são importantes, mas decorrem dessas especificações de radiação. Uma blindagem mais fina pode simplificar o empacotamento, embora acrescente massa substancial, e um compósito leve pode exigir maior espessura para atingir a mesma atenuação de fótons. Portanto, os engenheiros precisam comparar arranjos completos de blindagem no nível de desempenho exigido.
Propriedades dos materiais e mecanismos de interação
O alto número atômico e a densidade do tungstênio o tornam um material útil para blindagem contra fótons. A absorção fotoelétrica, a dispersão de Compton e, em energias de fótons suficientemente altas, a produção de pares contribuem para a atenuação. Sua importância relativa varia com a energia; portanto, uma espessura apropriada para um espectro de raios X não pode ser automaticamente aplicada a uma fonte de raios gama.
O NIST XCOM fornece dados de interação e atenuação de fótons para elementos, compostos e misturas. Esses dados auxiliam na seleção de materiais e nos cálculos, embora os coeficientes de atenuação, por si só, não descrevam todos os aspectos de uma blindagem montada. A dispersão, a geometria e a radiação secundária também afetam a dose medida fora dela.
O carboneto de boro desempenha uma função diferente. Seu teor de boro-10 permite a captura eficaz de nêutrons térmicos por meio de reações que produzem partículas alfa e núcleos de lítio. Para a exposição a nêutrons rápidos, muitas vezes é necessária moderação antes que a captura se torne eficaz, geralmente utilizando-se materiais que contêm hidrogênio, como o polietileno.
Consequentemente, a “atenuação de nêutrons” deve estar vinculada a um espectro de energia definido. Uma camada de carboneto de boro que apresente bom desempenho contra nêutrons térmicos pode, por si só, não oferecer proteção adequada contra um campo de nêutrons rápidos. A concentração de boro, a composição isotópica, a espessura e o moderador circundante influenciam o resultado.
A radiação secundária continua sendo relevante para ambos os materiais. As interações de fótons no tungstênio podem produzir fótons espalhados e raios X característicos, enquanto a captura de boro-10 pode emitir radiação gama de aproximadamente 478 keV. O arranjo de blindagem deve levar em conta essas contribuições, em vez de presumir que a captura elimina todas as preocupações relacionadas à radiação.
Densidade, espessura e comportamento mecânico
O tungstênio denso tem uma densidade nominal de cerca de 19,3 g/cm³, enquanto o carboneto de boro denso fica em torno de 2,5 g/cm³. Esses valores descrevem os materiais em si, e não necessariamente cada produto fornecido: a porosidade, as adições de ligas e os aglutinantes podem alterar a densidade real. Para compósitos, a carga de enchimento e a matriz determinam a quantidade de material de blindagem presente ao longo de um determinado trajeto.
A densidade é útil para avaliar a blindagem contra fótons, mas não permite uma comparação direta de espessura entre o tungstênio e um absorvedor de nêutrons térmicos. O mecanismo de interação e as seções transversais dependentes de energia também devem ser considerados. Um material de alta densidade não é automaticamente um substituto eficaz para um moderador ou uma camada de captura de nêutrons.
O comportamento mecânico, da mesma forma, requer mais detalhes do que apenas “resistente” ou “dúctil”. O tungstênio puro pode ser frágil em algumas condições, e sua resposta depende do processamento, da microestrutura, da temperatura e da forma do produto. As ligas pesadas de tungstênio apresentam propriedades diferentes e devem ser identificadas separadamente. O carboneto de boro é uma cerâmica dura e frágil, cuja montagem deve evitar cargas concentradas e danos nas bordas.
| Material | Função principal de blindagem | Considerações sobre a densidade | Principais questões de projeto |
|---|---|---|---|
| Tungstênio | Atenuação de raios X e raios gama | Tungstênio puro denso: aproximadamente 19,3 g/cm³ | Espectro de fótons, espessura, massa, radiação secundária e condição de fornecimento |
| Carboneto de boro | Absorção de nêutrons térmicos | Cerâmica densa: aproximadamente 2,5 g/cm³ | Teor de boro-10, moderação, captura de radiação gama e suporte para peças frágeis |
| Polímero preenchido com tungstênio | Atenuação de fótons em formas moldadas ou flexíveis | Depende da carga de enchimento, da matriz e do teor de poros | Uniformidade, espessura mínima, flexibilidade, envelhecimento e compatibilidade com limpeza |
| Polímero contendo boro ou compósito multicamadas | Moderação combinada, absorção de nêutrons e, potencialmente, atenuação de fótons | Depende da composição e do arranjo das camadas | Espectro de energia, teor de hidrogênio, distribuição do absorvedor e fótons secundários |
A tabela identifica funções, e não índices fixos de blindagem. O desempenho deve ser determinado para a espessura proposta, o campo de radiação e a geometria do conjunto.
Opções de projeto e técnicas de processamento

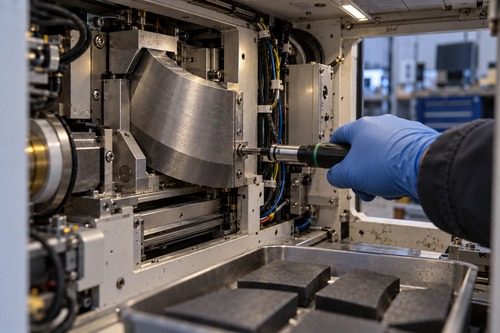

Placas, peças usinadas, pós e polímeros com enchimento oferecem diferentes caminhos para a blindagem prática. Componentes sólidos de tungstênio ou de liga de tungstênio podem fornecer barreiras compactas, embora a usinagem e a montagem devam levar em conta sua massa e as condições do material. Polímeros com enchimento de pó podem assumir formas que seriam difíceis de fabricar a partir de metal sólido.
O fio fino de tungstênio tem usos especializados, mas sua identidade material, por si só, não estabelece uma barreira de blindagem contínua. O fio de tungstênio de alta pureza entrelaçado é um exemplo de matéria-prima cuja adequação depende do arranjo proposto. Quando o fio é utilizado em uma estrutura padronizada, as aberturas e a cobertura fazem parte da avaliação da atenuação.
Os compósitos apresentam suas próprias vantagens e desvantagens. Aumentar a carga de tungstênio pode melhorar a atenuação de fótons por unidade de espessura, ao mesmo tempo em que altera a flexibilidade, a processabilidade e a resistência mecânica. A adição de carboneto de boro pode proporcionar absorção de nêutrons, mas sua eficácia também depende do espectro de nêutrons e da quantidade de material moderador presente.
A consistência na fabricação é particularmente importante quando a espessura local ou a concentração do material de enchimento podem variar. Vazios, segregação de partículas e regiões mal ligadas podem criar caminhos com atenuação menor do que a composição nominal sugere. A inspeção deve, portanto, abordar a uniformidade da blindagem acabada, bem como a composição química de seus ingredientes.
Projetos multicamadas podem combinar essas funções, embora a ordem das camadas deva seguir a análise de transporte do campo de radiação real. Juntas, orifícios de fixação, passagens de cabos e painéis sobrepostos também merecem atenção, pois a radiação pode passar por descontinuidades mesmo quando o material em massa se comporta conforme o esperado.
Simulação e testes de atenuação
Dados úteis para a simulação incluem a energia e a direção da fonte, a composição do material, a densidade medida, a geometria dos componentes e o local onde o desempenho será avaliado. Para cálculos de nêutrons, o modelo também precisa de dados apropriados de interação de nêutrons e do tratamento de fótons secundários. O XCOM é um banco de dados de fótons e não qualifica de forma independente a blindagem contra nêutrons.
Os testes devem reproduzir o espectro relevante e a geometria de medição, com a resposta do detector e a incerteza documentadas. Medições de atenuação em feixe estreito podem auxiliar na comparação de materiais, mas podem não representar a radiação dispersa ao redor do invólucro de um equipamento. Medições no nível do conjunto ajudam a relacionar os dados do material ao uso pretendido.
Para um campo misto, a transmissão de nêutrons por si só pode fornecer uma avaliação incompleta. A contribuição dos fótons, incluindo a radiação gerada dentro do arranjo de blindagem, também precisa ser considerada. O critério de aceitação deve identificar se se refere à transmissão, à taxa de dose ou a outra grandeza definida.
Documentação e Conformidade
Uma especificação de aquisição deve relacionar os requisitos do material ao projeto de blindagem. As informações relevantes incluem composição, densidade, dimensões, espessura mínima, defeitos permitidos e rastreabilidade do lote. Produtos que contêm boro também podem exigir documentação do teor de boro e da composição isotópica, quando estes fazem parte do cálculo.
Os fornecedores devem identificar o escopo de seus resultados de teste, incluindo energia de radiação, espessura da amostra e condições de medição. Um certificado de material ou resultado de atenuação para um cupom não atesta a conformidade de um dispositivo médico completo ou de uma instalação. Os requisitos aplicáveis dependem do equipamento, da instalação e da jurisdição.
Em discussões de fornecimento com a Stanford Advanced Materials (SAM), um campo de radiação definido e uma geometria preliminar permitem uma análise mais útil das formas do produto e da documentação. O tungstênio, o carboneto de boro e os compósitos podem então ser avaliados quanto às funções que desempenham, com verificação final abrangendo o conjunto de blindagem fabricado.
Referências
- NIST XCOM: Banco de Dados de Seções Efetivas de Fótons
- Dados de raios X e raios gama do NIST
- Imagem quantitativa de raios gama imediatos de 478 keV provenientes de reações de captura de nêutrons pelo boro
- Projeto e fabricação de poli(4-metil-1-penteno) resistente a altas temperaturas, carregado com partículas de tungstênio e carboneto de boro, contra raios neutrônicos e gama
- A transição de frágil para dúctil em chapas de tungstênio laminadas a frio
